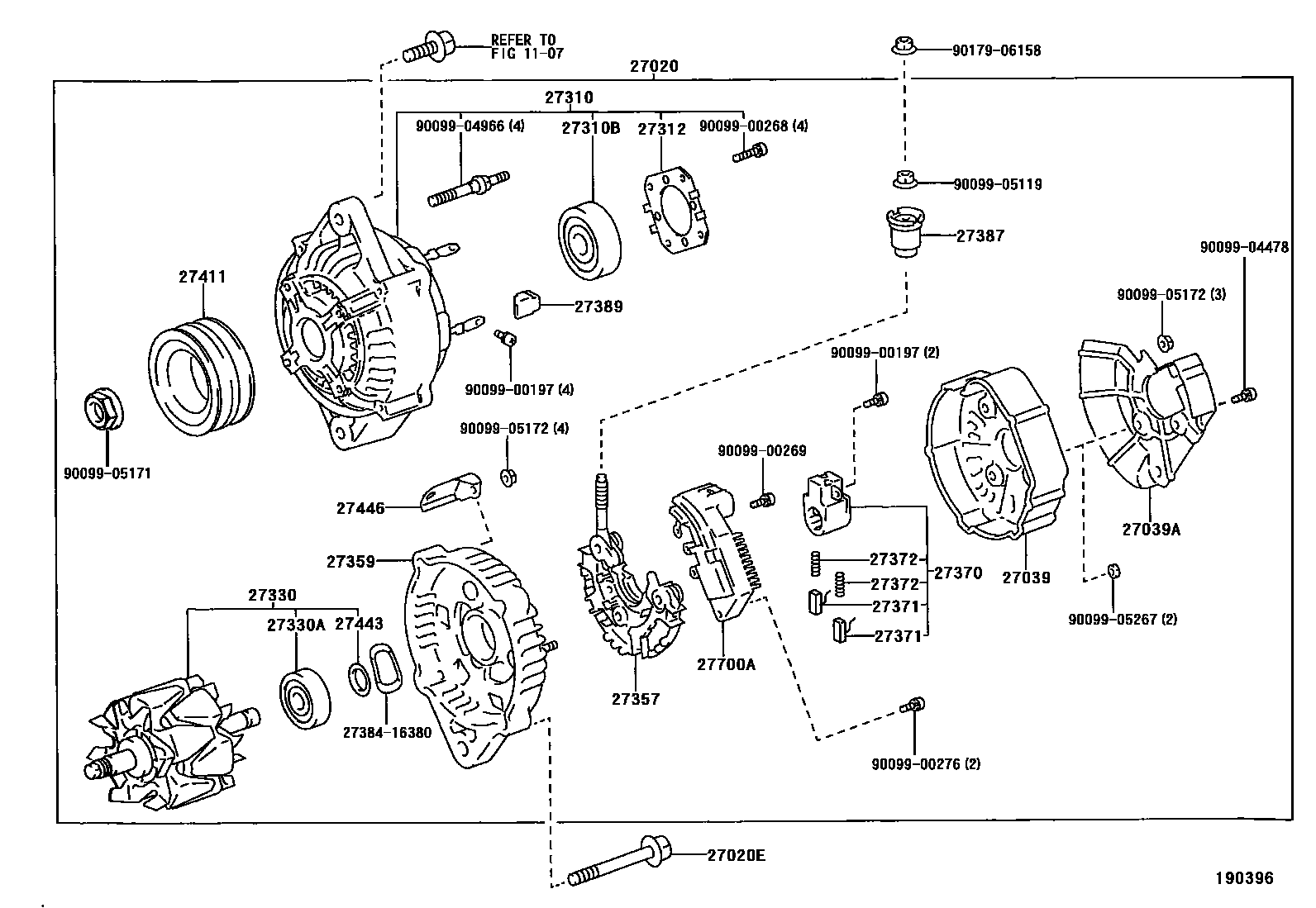

ALTERNATOR

0001 124V 30A 0002 124V 50A 0003 112V 50A 0004 112V 60A 0005 112V 90A

1107

27020ALTERNATOR ASSY

main27020-54393i3L..LH81..MTM199505-199905

main27020-54393i3L,5L..LH82,LY15#..MTM199505

main27020-54403i3L,5L..LH8#199505

main27060-58290i3B..BU68..D199505

main27060-58300i3B..BU68..D199505

main27060-58300i3B..BU68..N199505

main27060-75130i3RZFP..RZU68199610

27020EBOLT(FOR ALTERNATOR)

main90101-10231i3L..LH81,LY151199505-199812

main90105-10221i3RZFP..RZU68199610

main90105-10239i3L,5L..LH8#,LY15#199812

main90105-10240i3B..BU68199505-199708

sub90148-10001

main90148-10001i3B..BU68199708

27039COVER, ALTERNATOR REAR END

main27039-16380i3B..BU68..D199701

main27039-50090i3B..BU68..N199505

sub27039-17230

main27039-55080i3RZFP..RZU68199610

sub27039-70470

main27039-73020i3B..BU68..D199505-199701

sub27039-16380

27039ACOVER, ALTERNATOR REAR END, NO.2

main27039-58330i3B..BU68199505

27310FRAME ASSY, DRIVE END, ALTERNATOR

main27310-54131i3L,5L..LH8#,LY15#199505

main27310-58040i3B..BU68..D199505

main27310-58080i3B..BU68..N199505

main27310-75110i3RZFP..RZU68199610

27310BBEARING(FOR ALTERNATOR DRIVE END FRAME)

main90099-10137i3L,5L..LH8#,LY15#199505

main90099-10178i3B..BU68..D199505

main90099-10192i3B..BU68..D199505

27312PLATE, RETAINER

main27312-42010i3RZFP..RZU68199610

main27312-57060i3L,5L..LH8#,LY15#199505

main27312-70200i3B..BU68..D199505

27330ROTOR ASSY, ALTERNATOR

main27330-54262i3L,5L..LY15#199505

main27330-54292i3L,5L..LH8#199505

main27330-58040i3B..BU68..D199505

main27330-58050i3B..BU68..N199505

main27330-76030i3RZFP..RZU68199610

sub27330-16390

27330ABEARING(FOR ALTERNATOR ROTOR)

main90099-10140i3B,3RZFP..BU68,RZU68199505

27357HOLDER, ALTERNATOR, W/RECTIFIER

main27353-54260i3L..LY151199505-199609

sub27353-54393

main27353-54393i3L,5L..LY15#199609

main27357-16310i3RZFP..RZU68199610

main27357-16380i3B..BU68..D199701

main27357-17080i3B..BU68..N199505

main27357-63020i3B..BU68..D199505-199701

main27357-64070i3L,5L..LH8#199505

27359FRAME, ALTERNATOR RECTIFIER END

main27359-16180i3B..BU68..D199505-199601

sub27359-16181

sub27384-16380

main27359-16181i3B..BU68..D199601-199701

main27359-16182i3B..BU68..D199701

main27359-58050i3B..BU68..D199505

main27359-72280i3RZFP..RZU68199610

27370HOLDER ASSY, ALTERNATOR BRUSH

main27370-54250i3L,5L..LH8#199505

main27370-58320i3B..BU68..D199505

main27370-75060i3B,3RZFP..BU68,RZU68..N199505

main27373-64170i3L,5L..LY15#199505

27371BRUSH, ALTERNATOR

main27371-54412i3L,5L..LH8#,LY15#199505

main27371-70300i3B..BU68..D199505

27372SPRING, ALTERNATOR BRUSH

main27372-56070i3L,5L..LH8#,LY15#199505

main27372-63020i3B..BU68..D199505

sub27372-87501

27387INSULATOR, TERMINAL

main27387-42020i3B,3RZFP..BU68,RZU68..N199505-199712

main27387-42020i3B..BU68..D199505-199712

main27387-54010i3L,5L..LH8#,LY15#199505

main27387-70170i3B..BU68..D199505-199709

main27387-70171i3B..BU68..D199709

27389INSULATOR, TERMINAL

main27389-42010i3B..BU68..D199505

main27389-63020i3B..BU68..D199505

27411PULLEY, ALTERNATOR

main27411-42030i3RZFP..RZU68199610

main27411-54351i3L,5L..LH8#,LY15#199505

main27411-58220i3B..BU68..D199505

main27411-58290i3B..BU68..N199505-199701

main27411-58330i3B..BU68..D199701

27443COVER, ALTERNATOR BEARING

main27443-63020i3B,3RZFP..BU68,RZU68199505

27446CLIP, ALTERNATOR CORD

main27446-62012i3B..BU68199505

27700AREGULATOR ASSY, GENERATOR

main27700-35030i3L,5L..LH8#199505

sub27700-13080

main27700-58040i3B..BU68199505-199604

sub27700-58060

main27700-58060i3B..BU68199604

main27700-64040i3L,5L..LY15#199505

sub27700-64110

main27700-66040i3RZFP..RZU68199610

sub27700-75020

2738416380WASHER

main27384-16380

9009900197

main90099-00197

9009900268

main90099-00268

9009900269

main90099-00269

9009900276

main90099-00276

9009904478

main90099-04478

9009904966

main90099-04966

9009905119

main90099-05119

9009905171

main90099-05171

9009905172

main90099-05172

9009905267

main90099-05267

9017906158

main90179-06158

33 parts on this diagram · 5 diagrams in section
