SEAT & SEAT TRACK

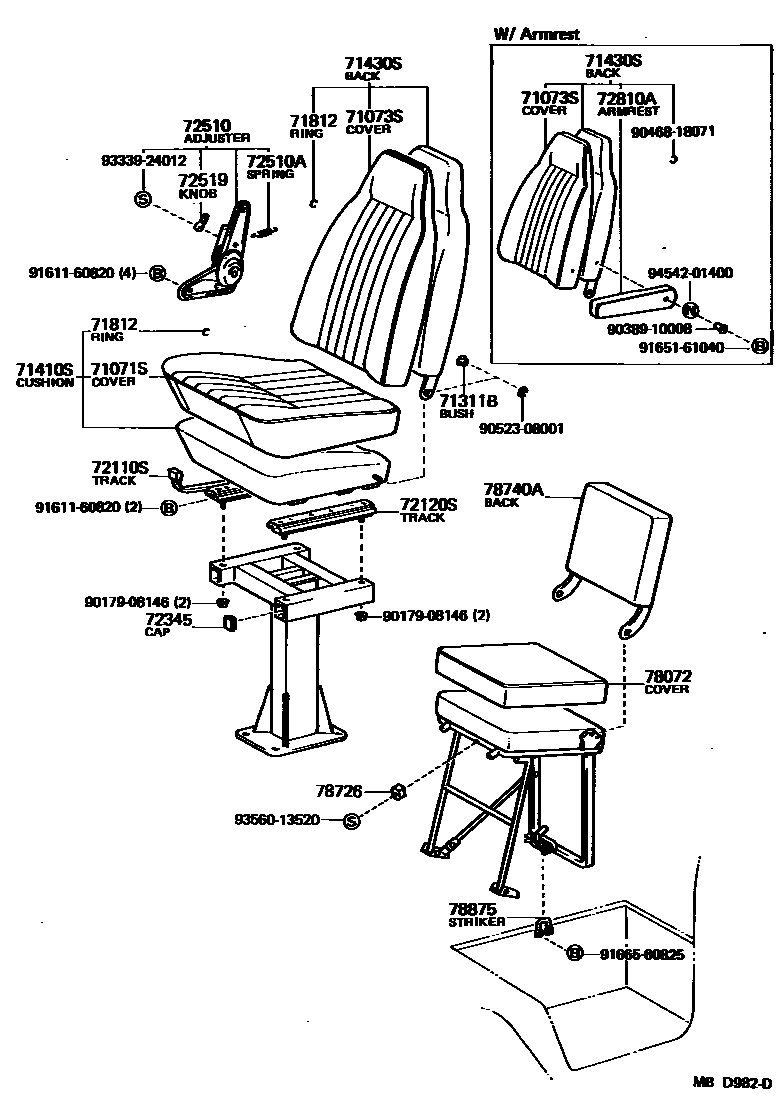

Parts diagram
71071SCOVER, FRONT SEAT CUSHION, RH(FOR SEPARATE TYPE)
main71071-90D00i198205-198401
main71071-90D01i198401-198507
71073SCOVER, FRONT SEATBACK, RH(FOR SEPARATE TYPE)
main71073-90D01i198205-198401
main71073-90D05i198401-198507
main71073-90D07i198401-198507
W/ARMREST
71311BBUSH (FOR FRONT SEAT HINGE PIN)
main90386-12005i198205-198507
71410SCUSHION ASSY, FRONT SEAT, RH(FOR SEPARATE TYPE)
main71410-90D00i198205-198401
main71410-90D01i198401-198507
71430SBACK ASSY, FRONT SEAT, RH(FOR SEPARATE TYPE)
main71430-90D01i198205-198401
main71430-90D05i198401-198507
main71430-90D07i198401-198507
W/ARMREST
71812CLIP (FOR FRONT SEAT CUSHION COVER)
main90468-18071i198205-198507
72110STRACK ASSY, RH SEAT, OUTER (FOR SEPARATE SEAT)
main72110-29065i198205-198507
72120STRACK ASSY, LH SEAT, OUTER (FOR SEPARATE SEAT)
main72120-90740i198205-198507
72345CAP, SEAT STAND FRAME
main72345-90D00×2i198404-198507
72510ADJUSTER ASSY, RECLINING SEATBACK, RH
main72530-90500i198205-198507
72510ASPRING, TENSION, NO.1(FOR RECLINING SEAT ADJUSTER)
main90506-12287i198205-198507
72519KNOB, RECLINING SEATBACK ADJUSTING ARM
main72519-12030i198205-198507
72810AARMREST ASSY, SEAT, RH
main72830-90D01i198401-198507
78072COVER SUB-ASSY, SUB SEAT CUSHION, LH
main78071-90D00i198205-198401
main78071-90D01i198401-198507
78726CUSHION, SUB SEAT CUSHION FRAME
main78726-90B00i198205-198507
78740ABACK ASSY, SUB SEAT, RH
main78740-90D00i198205-198401
main78740-90D01i198401-198507
78875STRIKER, SUB SEAT LOCK
main78875-90D00i198205-198507
9017908146
9038910008
9046818071
9052308001
9161160820
9165161040
9166560825
9333924012
9356013520
9454201400

27 parts on this diagram · 1 diagram in section
