CYLINDER HEAD

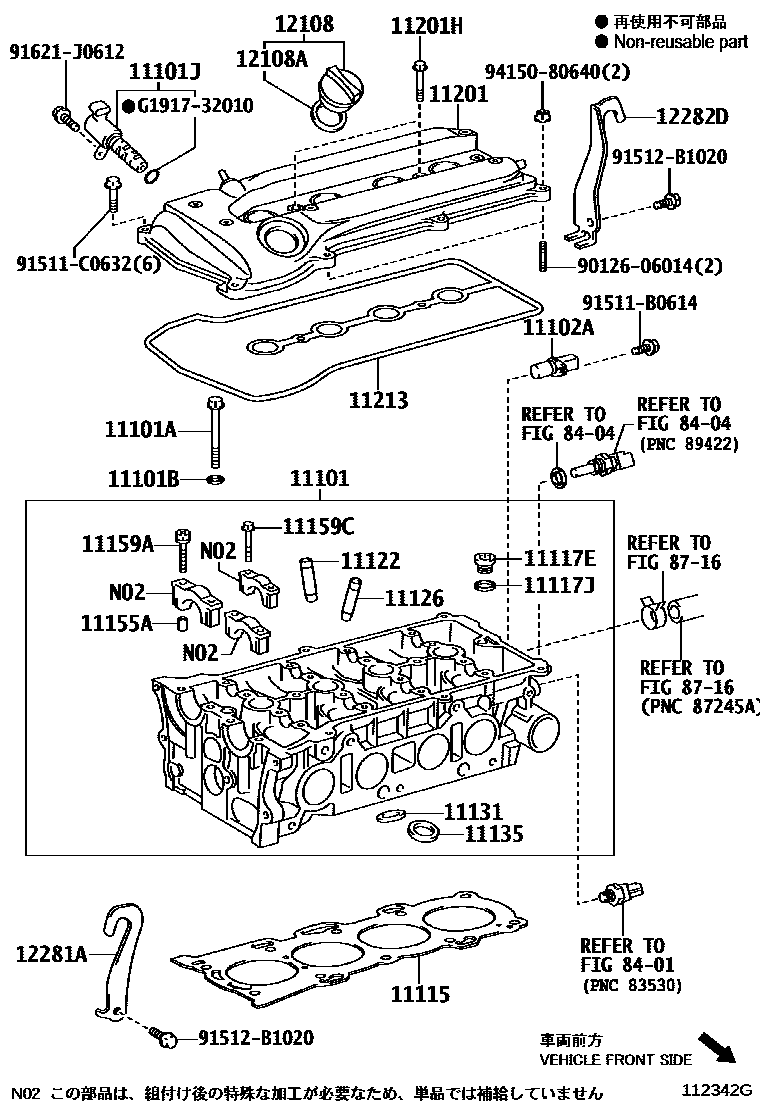

Parts diagram
11101HEAD SUB-ASSY, CYLINDER
main11101-0H010i200504-200508
main11101-0H011i200508
main11101-28012i200508
main11101-29437i200205-200312
main11101-29438i200312-200504
11101ABOLT(FOR CYLINDER HEAD SET)
main90910-02117i200205-200504
main90910-02141i200205-200504
11101BWASHER, PLATE(FOR CYLINDER HEAD SET)
main90201-11031i200205-200504
main90201-11033i200205-200304
main90201-11034i200304-200504
11101JVALVE ASSY, CAMSHAFT TIMING OIL CONTROL
main15330-20010i200205-200302
main15330-20011i200302-200504
main15330-28020i200205-200504
main15340-20010i200205-200302
main15340-20011i200302-200504
11102HEAD, CYLINDER, LH
main11102-29057i200205-200312
main11102-29058i200312-200504
11102ASENSOR, CAMSHAFT POSITION
main90919-05026i200205-200504
11115GASKET, CYLINDER HEAD
main11115-20030i200205-200304
main11115-20032i200304-200804
main11115-28011i200205-200304
main11115-28012i200304-200508
main11115-28013i200508-200511
main11115-28040i200511-200804
11117EPLUG, W/HEAD STRAIGHT SCREW, NO.1
main90341-24013i200205-200504
main90341-27006i200205-200504
11117JGASKET(FOR CYLINDER HEAD SCREW PLUG)
main90430-24246i200205-200804
main90430-27005i200205-200504
11122BUSH, INTAKE VALVE GUIDE
main11122-20020i200205-200504
main11122-28010i200205-200504
main11123-20020i200205-200504
main11123-28010i200205-200504
11126BUSH, EXHAUST VALVE GUIDE
main11126-20020i200205-200504
main11127-20020i200205-200504
11131SEAT, INTAKE VALVE
main11131-0H020i200511
main11131-28021i200205-200508
main11131-28021i200508-200511
main11131-62030i200205-200301
main11131-62050i200301-200504
main11132-0H020i200511
main11132-28021i200205-200511
main11132-28021i200511
main11132-62030i200205-200308
main11132-62050i200308-200504
11135SEAT, EXHAUST VALVE
main11135-0H020i200511
main11135-20040i200301-200504
main11135-28030i200205-200212
main11135-28040i200508-200511
main11135-28040i200301-200508
main11136-0H020i200511
main11136-20040i200205-200504
main11136-28030i200205-200212
main11136-28040i200301-200511
main11136-28040i200511
11155APIN, RING W/HEAD
main90253-10004i200205-200504
main90253-11021i200205-200508
main90253-11021i200508-200804
main90253-A0007i200609-200804
11159ABOLT(FOR HEAD TO CAMSHAFT BEARING CAP)
main90080-10210i200504
main90105-08353i200205-200504
main90119-07009i200205-200504
11159CBOLT(FOR HEAD TO CAMSHAFT BEARING CAP)
main90080-11292i200504
main90119-06902i200205-200504
main90119-07009i200205-200504
11201COVER SUB-ASSY, CYLINDER HEAD
main11201-20060i200205-200206
main11201-20080i200206-200411
main11201-20100i200411-200504
main11201-28014i200205-200511
main11201-28031i200511
11201HBOLT(FOR CYLINDER HEAD COVER)
main90119-06903i200205-200504
11213GASKET, CYLINDER HEAD COVER
main11213-20030i200205-200804
main11213-28021i200205-200804
12108CAP SUB-ASSY, OIL FILLER
main12180-20030i200205-200504
main12180-28010i200205-200504
12108AGASKET(FOR OIL FILLER CAP)
main12195-20020i200205-200804
main90430-37004i200205-200504
12281AHANGER, ENGINE, NO.1
main12281-20050i200205-200504
main12281-20060i200504-200804
main12281-28010i200205-200804
12282DHANGER, ENGINE, NO.2
main12282-20020i200205-200504
main12282-28010i200205-200804
8401
8404
8716
9012606014
91511B0614
91511C0632
91512B1020
91621J0612
9415080640
G191732010

33 parts on this diagram · 3 diagrams in section
