EPC Data

CYLINDER BLOCK

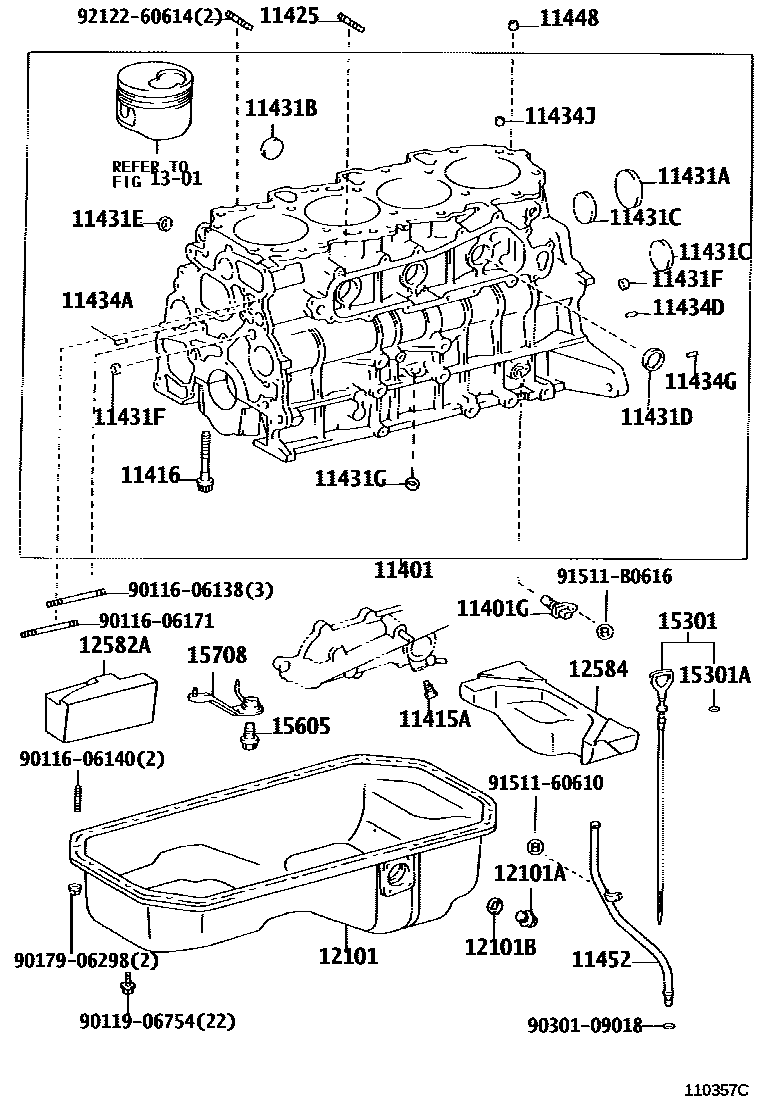

Parts diagram
11401BLOCK SUB-ASSY, CYLINDER
main11401-69577i199708-199901
main11401-69605i199508-199604
main11401-69606i199604-199608
main11401-69705i199608-199907
main11401-69835i199907-199912
main11401-69837i200005-200109
main11401-69838i200109-200202
main11401-69839i200202-200205
main11401-69865i199901-199907
main11401-69875i199907-200501
main11401-79685i199508-199804
11401GSENSOR, CRANK POSITION
main90919-05005i199508-200205
11415COCK SUB-ASSY, WATER DRAIN(FOR CYLINDER BLOCK)
main90910-09091i199508-199804
11415APLUG, WATER DRAIN COCK(FOR CYLINDER BLOCK)
main90910-09087i199508-200205
main96431-23814i199708-200501
11416BOLT(FOR CRANKSHAFT BEARING CAP SET)
main90910-02072i199708-200501
main90910-02092i199508-199804
main90910-02113i199508-200205
11425BOLT, STUD(FOR OIL FILTER)
main90116-06141i199508-199905
main90116-06171i199905-200205
11431APLUG, TIGHT, NO.1(FOR CYLINDER BLOCK)
main90331-35005i199708-200501
main96411-63000i199508-199804
main96411-64500i199508-200205
11431BPLUG, TIGHT, NO.2(FOR CYLINDER BLOCK)
main96411-63500i199508-200205
11431CPLUG, TIGHT, NO.3(FOR CYLINDER BLOCK)
main96411-44000i199508-199510
main96411-64000i199508-200205
11431DPLUG, TIGHT, NO.4(FOR CYLINDER BLOCK)
main90331-35004i199508-200205
11431EPLUG, TIGHT, NO.5(FOR CYLINDER BLOCK)
main96411-62000i199508-200205
11431FPLUG, TIGHT, NO.6(FOR CYLINDER BLOCK)
main96411-61800i199508-200205
11431GPLUG, TIGHT
main90331-14006i199603-200205
11434APIN, STRAIGHT(FOR TIMING GEAR COVER SET)
main90250-08120i199508-200205
11434DPIN, STRAIGHT(FOR ENGINE REAR OIL SEAL)
main90250-06003i199508-199804
main90250-06015i199708-200501
main90250-06068i199508-200205
11434GPIN, STRAIGHT(FOR END PLATE)
main90250-10192i199508-200205
11434JPIN, RING (FOR CYLINDER HEAD SET)
main90253-15016i199508-200205
main90253-16001i199708-200501
11448ORIFICE, CYLINDER BLOCK OIL
main11448-67010i199508-200205
main90977-02011i199508-199804
11452GUIDE, OIL LEVEL GAGE
main11409-75020i199508-199804
main11452-62080i199708-200501
main11452-67030i199508-199708
main11452-67040i199708-200205
12101PAN SUB-ASSY, OIL
main12101-62090i199708-200501
main12101-67090i199508-200108
main12101-67091i200108-200205
main12101-67100i199510-200102
main12101-67101i200102-200205
main12101-75060i199508-199804
12101APLUG(FOR OIL PAN DRAIN)
main90341-12012i199508-200501
main90341-12026i199508-199804
12101BGASKET(FOR OIL PAN DRAIN PLUG)
main90430-12031i199508-200501
12582AINSULATOR, CYLINDER BLOCK, NO.2
main12582-67010i199508-200205
12584INSULATOR, CYLINDER BROCK, NO.4
main12584-67030i199508-200205
1301
15301GAGE SUB-ASSY, OIL LEVEL
main15301-62070i199708-200501
main15301-67030i199508-199612
main15301-67031i199612-200205
main15301-75020i199508-199804
15301ARING, O(FOR OIL LEVEL GAGE)
main96741-19005i199508-200501
15605VALVE SUB-ASSY, OIL CHECK
main15605-54010i199508-200205
15708NOZZLE SUB-ASSY, OIL, NO.1
main15708-30010i200106-200205
main15708-67010i199508-200106
9011606138
9011606140
9011606171
9011906754
9017906298
9030109018
9151160610
91511B0616
9212260614

38 parts on this diagram · 3 diagrams in section
