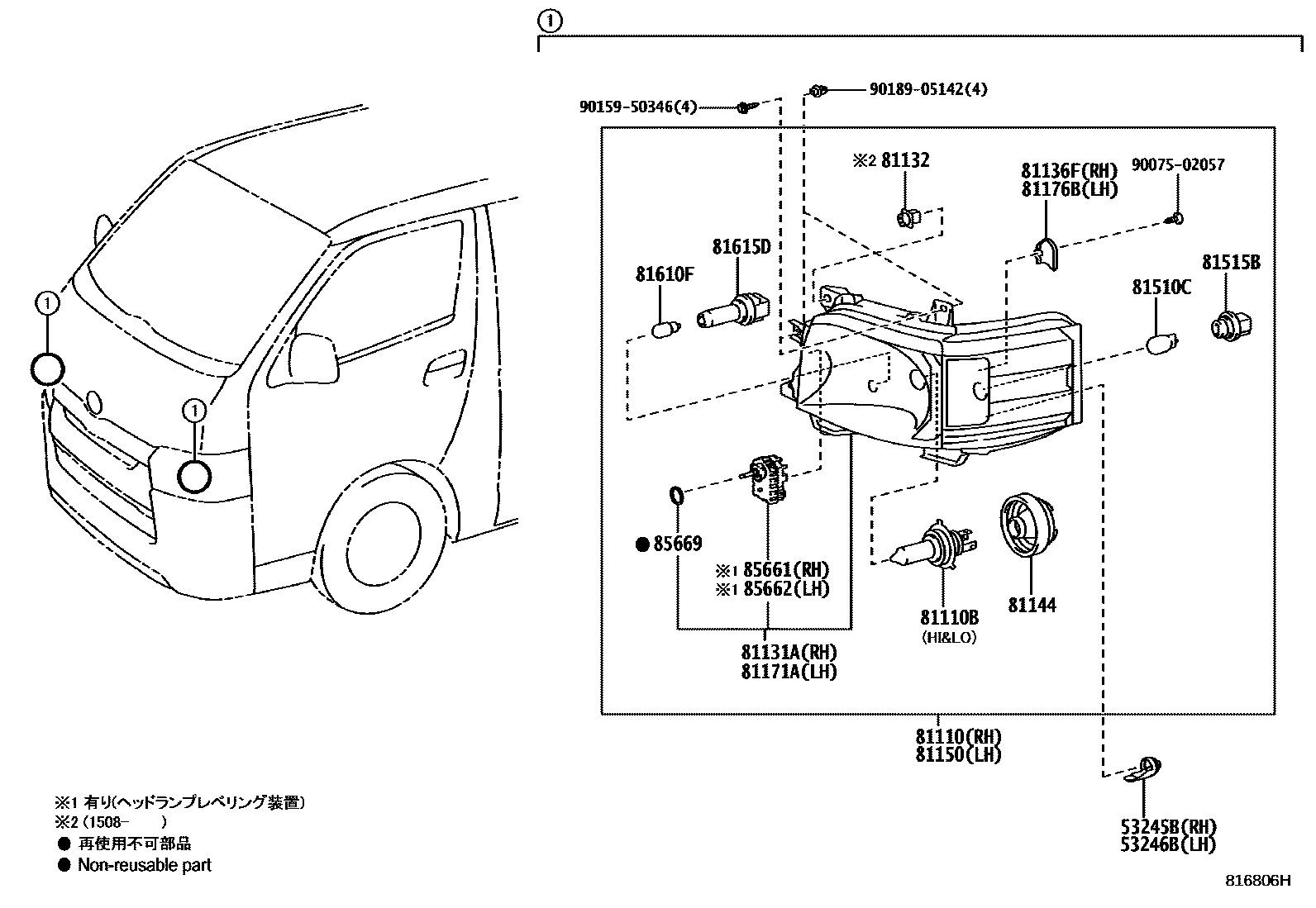

HEADLAMP

0001 1����� �������� 0002 1LED�������� 0003 1LED��������

53245BBRACKET, HEADLAMP, RH

main53245-26040iTRH200..5F;GDH201,223..IV5201312-202107

53246BBRACKET, HEADLAMP, LH

main53246-26020iGDH206..IV5;GDH201..SRF..5D;TRH200..03S..4FC;GDH201..V1..HRF..5D;TRH200..V1..HRF..6FC;TRH200..HRF..4FC..CBU;GDH20#,TRH200..SP..6FC;KDH20#,223,TRH223,224,228;GDH201.201312

81110HEADLAMP ASSY, RH

main81110-26710iKDH20#,TRH200201312-201507

sub81110-26711

main81110-26720iKDH211,22#,TRH21#,22#201312-201507

sub81110-26721

main81110-26830iKDH206..CBU;KDH201,TRH200..V1..SP;KDH201,TRH200..SG..CBU201312-201404

main81110-26831iKDH206..CBU;KDH201,TRH200..V1..SP;KDH201,TRH200..SG..CBU201405-201507

sub81110-26832

main81110-26840iKDH211,22#,TRH21#,22#..CBU,IV6,IV7201312-201404

main81110-26841iKDH211,22#,TRH21#,22#..CBU,IV6,IV7201405-201507

sub81110-26842

main81110-26A30iKDH20#,TRH200..SGL201501-201507

sub81110-26A31

main81110-26A40iKDH211,TRH211,216201501-201507

sub81110-26A41

81110BBULB(FOR HEADLAMP, NO.1)

main90981-13046×2supersedes 90981-13058iTRH214,219..5D201712

main90981-13058×2iTRH200..5F;GDH201,223..IV5201312-202107

81131AUNIT, HEADLAMP, RH

main81130-26710iKDH20#,TRH200201312-201508

main81130-26711iKDH20#;GDH206..IV5;GDH201..SRF..5D;GDH206..05S,06S,09S;GDH201..V1..HRF..5D;TRH200..V1..HRF..6FC;GDH20#,TRH200..SP..6FC;GDH201..SRF..4D..(06S,09S);GDH206,TRH200..5D.201508

main81130-26720iKDH211,22#,TRH21#,22#201312-201508

main81130-26721iGDH223..IV5201508-202107

main81145-26842iTRH214,219..5D201712

main81145-26830iKDH206..CBU;KDH201,TRH200..V1..SP;KDH201,TRH200..SG..CBU201312-201405

main81145-26831iKDH206..CBU;KDH201,TRH200..V1..SP;KDH201,TRH200..SG..CBU201405-201508

main81145-26832supersedes 81130-26711iKDH206..CBU;GDH201..SRF..5D;KDH201..SG..CBU;GDH206..05S,06S,09S;GDH201..V1..HRF..5D;TRH200..V1..SP..6FC;GDH20#,KDH201..V1..SP;TRH200..V1..HRF..6FC..CBU;GDH201..SRF.201508

main81145-26840iKDH211,22#,TRH21#,22#..CBU,IV6,IV7201312-201405

main81145-26841iKDH211,22#,TRH21#,22#..CBU,IV6,IV7201405-201508

main81145-26A30iKDH20#,TRH200..SGL201501-201508

main81145-26A31iGDH20#,TRH200..SGL201808

main81145-26A40iKDH211,TRH211,216201501-201508

main81145-26A41iGDH211,TRH211,216201808

81132NUT, HEADLAMP SELF LOCKING

main90075-10011×2iTRH200..5F;GDH201,223..IV5201508-202107

81136FCOVER, HEADLAMP, NO.2 RH

main81136-26710iGDH206..IV5;GDH201..SRF..5D;TRH200..03S..4FC;GDH201..V1..HRF..5D;TRH200..V1..HRF..6FC;TRH200..HRF..4FC..CBU;GDH20#,TRH200..SP..6FC;KDH20#,223,TRH223,224,228;GDH201.201312

81144COVER, HEADLAMP, NO.1

main90075-65002×2iGDH206..IV5;GDH201..SRF..5D;TRH200..03S..4FC;GDH201..V1..HRF..5D;TRH200..V1..HRF..6FC;TRH200..HRF..4FC..CBU;GDH20#,TRH200..SP..6FC;KDH20#,223,TRH223,224,228;GDH206,201312

main90075-65006×2supersedes 90075-65002iTRH214,219..5D201712

81150HEADLAMP ASSY, LH

main81150-26710iKDH20#,TRH200201312-201507

sub81150-26711

main81150-26720iKDH211,22#,TRH21#,22#201312-201507

sub81150-26721

main81150-26830iKDH206..CBU;KDH201,TRH200..V1..SP;KDH201,TRH200..SG..CBU201312-201404

main81150-26831iKDH206..CBU;KDH201,TRH200..V1..SP;KDH201,TRH200..SG..CBU201405-201507

sub81150-26832

main81150-26840iKDH211,22#,TRH21#,22#..CBU,IV6,IV7201312-201404

main81150-26841iKDH211,22#,TRH21#,22#..CBU,IV6,IV7201405-201507

sub81150-26842

main81150-26A30iKDH20#,TRH200..SGL201501-201507

sub81150-26A31

main81150-26A40iKDH211,TRH211,216201501-201507

sub81150-26A41

81171AUNIT, HEADLAMP, LH

main81170-26710iKDH20#,TRH200201312-201508

main81170-26711iKDH20#;GDH206..IV5;GDH201..SRF..5D;GDH206..05S,06S,09S;GDH201..V1..HRF..5D;TRH200..V1..HRF..6FC;GDH20#,TRH200..SP..6FC;GDH201..SRF..4D..(06S,09S);GDH206,TRH200..5D.201508

main81170-26720iKDH211,22#,TRH21#,22#201312-201508

main81170-26721iKDH223,TRH214,219,223,224,228..4D;GDH211,22#,KDH211,221,TRH211,216,221,226,229..CBU,IV6,IV7201508

main81185-26842iTRH214,219..5D201712

main81185-26830iKDH206..CBU;KDH201,TRH200..V1..SP;KDH201,TRH200..SG..CBU201312-201405

main81185-26831iKDH206..CBU;KDH201,TRH200..V1..SP;KDH201,TRH200..SG..CBU201405-201508

main81185-26832supersedes 81170-26711iKDH206..CBU;GDH201..SRF..5D;KDH201..SG..CBU;GDH206..05S,06S,09S;GDH201..V1..HRF..5D;TRH200..V1..SP..6FC;GDH20#,KDH201..V1..SP;TRH200..V1..HRF..6FC..CBU;GDH201..SRF.201508

main81185-26840iKDH211,22#,TRH21#,22#..CBU,IV6,IV7201312-201405

main81185-26841iKDH211,22#,TRH21#,22#..CBU,IV6,IV7201405-201508

main81185-26A30iKDH20#,TRH200..SGL201501-201508

main81185-26A31iGDH20#,KDH20#,TRH200..SGL201508-201808

main81185-26A40iKDH211,TRH211,216201501-201508

main81185-26A41iGDH211,TRH211,216201808

81176BCOVER, HEADLAMP, NO.2 LH

main81176-26710iTRH200..5F;GDH201,223..IV5201312-202107

81510CBULB (FOR FRONT TURN SIGNAL LAMP)

main90981-15021×2iTRH200..5F;GDH201,223..IV5201312-202107

81515BSOCKET, FRONT TURN SIGNAL LAMP

main90075-60028×2iGDH201..HRF..4D..CBU;GDH201,TRH200..V2..HRF..6FC;GDH20#,TRH200..4D..SG..03S..6FC..CBU201312-202312

81610FBULB(FOR CLEARANCE LAMP)

main90981-11069×2iTRH200..5F;GDH201,223..IV5201312-202107

81615DSOCKET, CLEARANCE LAMP

main90075-60077×2iTRH200..5F;GDH201,223..IV5201312-202107

85661MOTOR, HEADLAMP LEVELING, RH

main85661-12010iTRH200..5F;GDH201,223..IV5201312-202107

main85661-12020supersedes 85661-12010iTRH214,219..5D201712

85662MOTOR, HEADLAMP LEVELING, LH

main85661-12010iTRH200..5F;GDH201,223..IV5201312-202107

main85661-12020supersedes 85661-12010iTRH214,219..5D201712

85669PACKING, HEADLAMP LEVELING MOTOR BASE

main90075-99120×2iTRH200..5F;GDH201,223..IV5201312-202107

9007502057

main90075-02057

9015950346

main90159-50346

9018905142

main90189-05142

21 parts on this diagram · 3 diagrams in section
