FRONT DISC BRAKE CALIPER & DUST COVER

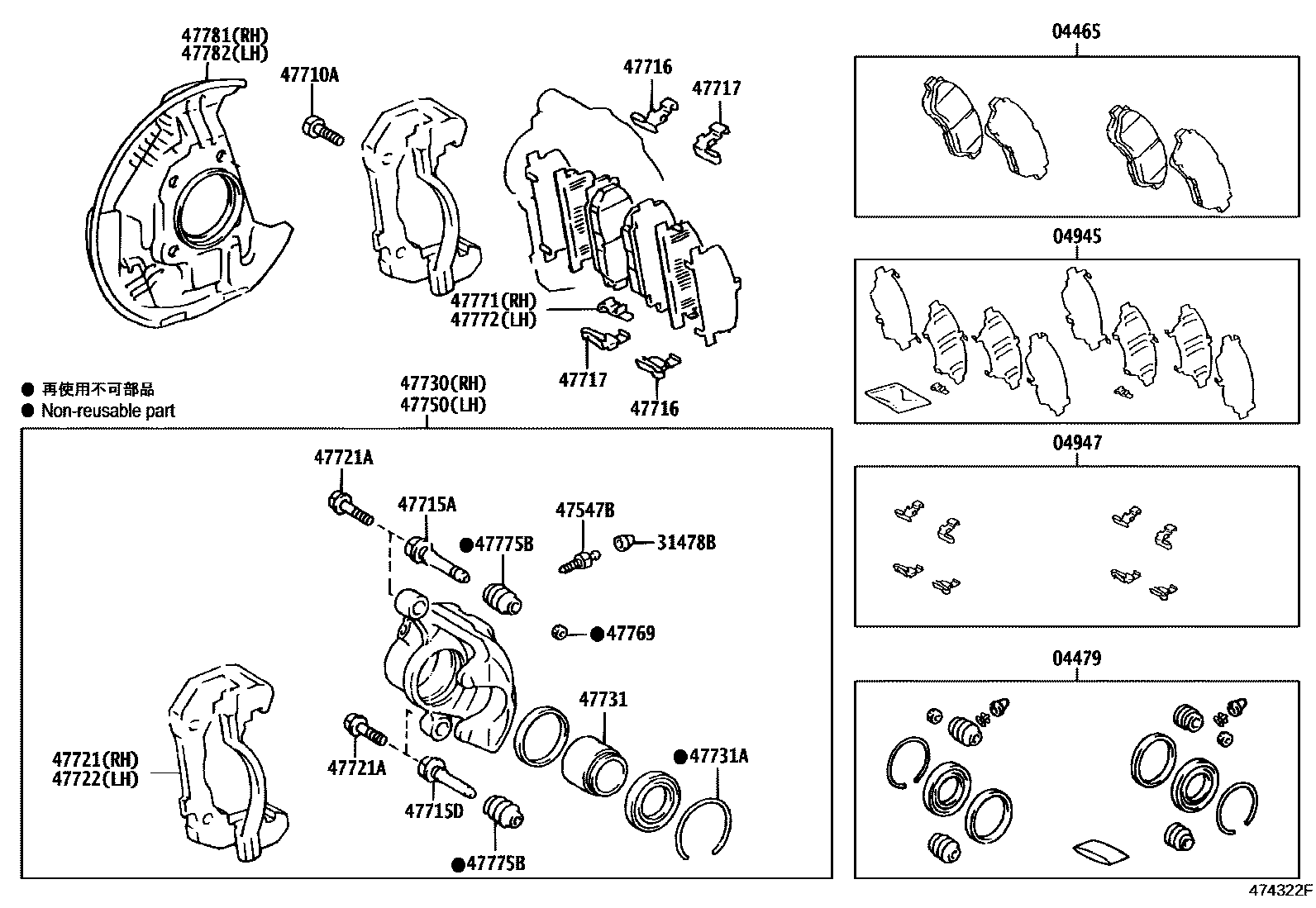

Parts diagram
04465PAD KIT, DISC BRAKE, FRONT
main04465-26420i200408-200908
main04465-26421i200908-201312
04479CYLINDER KIT, DISC BRAKE, FRONT
main04478-26030i200605-201312
main04479-26061i200408-200605
04945SHIM KIT, ANTI SQUEAL, FRONT
main04945-26180i200408-201312
04947FITTING KIT, DISC BRAKE, FRONT
main04947-26040i200408-201306
main04947-26080i201307-201312
31478BCAP, BLEEDER PLUG(FOR FRONT DISC BRAKE)
main31478-30010i200408-201312
47547BPLUG, BLEEDER(FOR FRONT DISC BRAKE)
main47547-12010i200408-201312
47710ABOLT, HEXAGON(FOR FRONT DISC BRAKE CALIPER)
main90105-12175i200408-201312
47715APIN, FRONT DISC BRAKE CYLINDER SLIDE
main47715-50010i200408-201312
47715DPIN, FRONT DISC BRAKE CYLINDER SLIDE, NO.2
main47715-50030i200408-201312
47716PLATE, PAD SUPPORT, NO.1(FOR FRONT DISC BRAKE)
main47716-26050i200408-201307
main47716-26390i201307-201312
47717PLATE, PAD SUPPORT, NO.2(FOR FRONT DISC BRAKE)
main47717-26020i200408-201307
main47717-26390i201307-201312
47721MOUNTING, FRONT DISC BRAKE CYLINDER, RH
main47721-26103i200408-201312
47721ABOLT(FOR FRONT DISC BRAKE CYLINDER MOUNTING)
main90105-08164i200408-201312
47722MOUNTING, FRONT DISC BRAKE CYLINDER, LH
main47722-26033i200408-201312
47730CYLINDER ASSY, FRONT DISC BRAKE, RH
main47730-26122i200408-201312
47731PISTON, FRONT DISC BRAKE
main47731-25010i200408-201312
47731ARING, SET(FOR FRONT DISC BRAKE PISTON)
main90522-76001i200408-201312
47750CYLINDER ASSY, DISC BRAKE, LH
main47750-26122i200408-201312
47769BUSH, CYLINDER SLIDE, NO.1(FOR FRONT DISC BRAKE)
main47769-50010i200408-201312
47771PLATE, PAD WEAR INDICATOR, NO.1
main47771-26030i200408-201312
47772PLATE, PAD WEAR INDICATOR, NO.2
main47772-26030i200408-201312
47775BBOOT, BUSH DUST, NO.1
main47775-30070i200408-200605
main47775-50010i200605-201312
47781COVER, DISC BRAKE DUST, FRONT RH
main47781-26140i200408-201312
47782COVER, DISC BRAKE DUST, FRONT LH
main47782-26140i200408-201312

24 parts on this diagram · 1 diagram in section
