REAR AXLE SHAFT & HUB

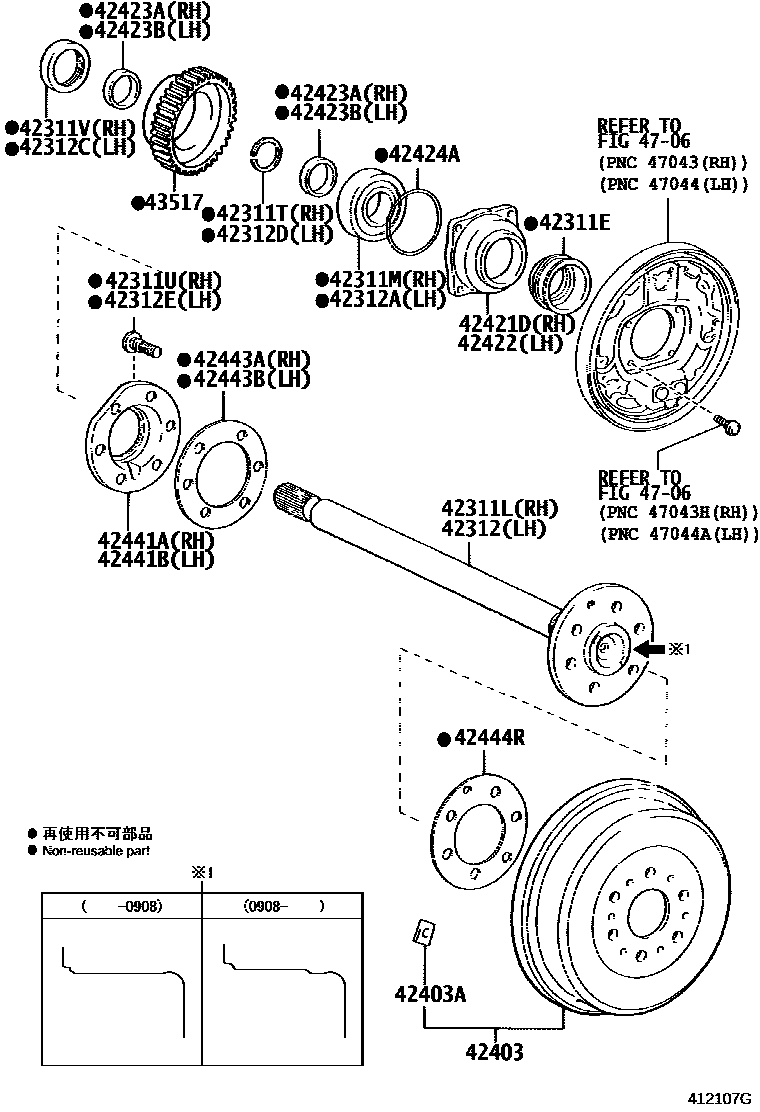

Parts diagram
42311ESEAL, OIL(FOR REAR AXLE SHAFT OUTER)
main90313-54001×2i200408-201312
42311LSHAFT, REAR AXLE, RH
main42311-26290i200408-200908
main42311-26300i200408-200908
main42311-26310i200908-201312
main42311-26320i200908-201312
42311MBEARING(FOR REAR AXLE SHAFT RH)
main90363-40071i200408-201312
42311TRING, SNAP(FOR REAR AXLE SHAFT RH)
main90520-36045i200408-201312
42311UBOLT, HUB(FOR REAR AXLE RH)
main90942-02052×6i200408-200904
main90942-02079×6i200905-201312
42311VSEAL, OIL(FOR REAR AXLE SHAFT RH)
main90310-50006i200408-201312
42312SHAFT, REAR AXLE, LH
main42311-26290i200408-200908
main42311-26300i200408-200908
main42311-26310i200908-201312
main42311-26320i200908-201312
42312ABEARING(FOR REAR AXLE SHAFT LH)
main90363-40071i200408-201312
42312CSEAL, OIL(FOR REAR AXLE SHAFT LH)
main90310-50006i200408-201312
42312DRING, SNAP(FOR REAR AXLE SHAFT LH)
main90520-36045i200408-201312
42312EBOLT, HUB(FOR REAR AXLE LH)
main90942-02052×6i200408-200904
main90942-02079×6i200905-201312
42403DRUM SUB-ASSY, REAR BRAKE
main42431-26190×2i200408-200908
main42431-26200×2i200908-201312
42403APIECE, BALANCE (FOR REAR BRAKE DRUM)
main90937-01100i200408-201312
main90937-01117i200408-201312
main90937-01118i200408-201312
main90937-01119i200408-201312
42421DCASE, REAR AXLE BEARING, RH
main42421-26030i200408-201312
42422CASE, REAR AXLE BEARING, LH
main42421-26030i200408-201312
42423ARETAINER, REAR AXLE BEARING, INNER RH
main42423-20010×2i200408-201312
42423BRETAINER, REAR AXLE BEARING, INNER LH
main42423-20010×2i200408-201312
42424ARING, O (FOR BEARING RETAINER SET)
main90301-92002×2i200408-201312
42441ADEFLECTOR, BRAKE DRUM OIL RH
main42441-35020i200408-201312
42441BDEFLECTOR, BRAKE DRUM OIL LH
main42441-35020i200408-201312
42443AGASKET, BRAKE DRUM OIL DEFLECTOR, RH
main42443-55020i200408-201312
42443BGASKET, BRAKE DRUM OIL DEFLECTOR, LH
main42443-55020i200408-201312
42444RGASKET, BRAKE DRUM (FOR REAR AXLE)
main42444-35050×2i200408-200607
main42444-60020×2i200608-201312
43517ROTOR, SKID CONTROL, REAR
main43517-35010×2i200408-201312
4706REAR DRUM BRAKE WHEEL CYLINDER & BACKING PLATE

25 parts on this diagram · 1 diagram in section
