FRONT DISC BRAKE CALIPER & DUST COVER

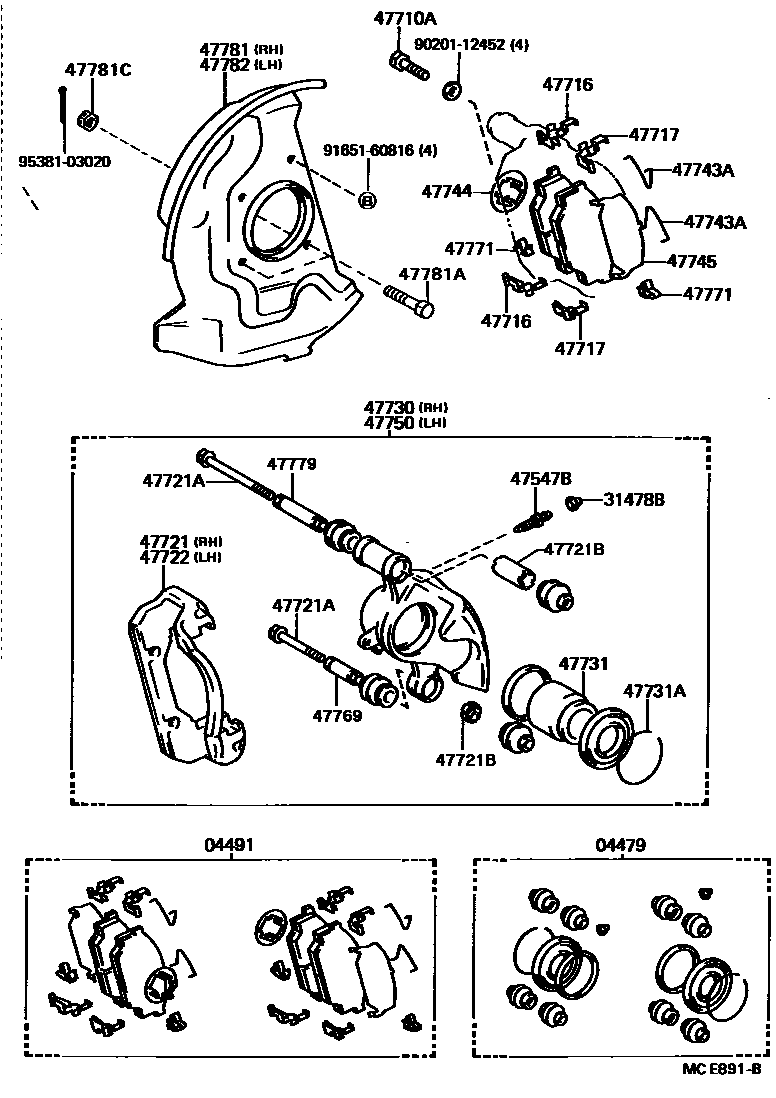

Parts diagram
04479CYLINDER KIT, DISC BRAKE, FRONT
main04479-26030i198708-198908
main04479-40010i198708-198908
04491PAD KIT, DISC BRAKE, FRONT
main04491-26141i198708-198908
main04491-26160i198708-198908
main04491-26180i198708-198908
31478BCAP, BLEEDER PLUG(FOR FRONT DISC BRAKE)
main31478-30010×2i198708-198908
47547BPLUG, BLEEDER(FOR FRONT DISC BRAKE)
main47547-12010×2i198708-198908
47710ABOLT, HEXAGON(FOR FRONT DISC BRAKE CALIPER)
main90101-12132×4i198708-198908
main90101-12149×4i198708-198908
47716PLATE, PAD SUPPORT, NO.1(FOR FRONT DISC BRAKE)
main47716-26030×4i198708-198908
main47716-40010×4i198708-198908
47717PLATE, PAD SUPPORT, NO.2(FOR FRONT DISC BRAKE)
main47717-26030×4i198708-198908
main47717-40010×4i198708-198908
47721MOUNTING, FRONT DISC BRAKE CYLINDER, RH
main47721-26050i198708-198908
main47721-26070i198708-198908
47721ABOLT(FOR FRONT DISC BRAKE CYLINDER MOUNTING)
main90119-10014×2i198708-198908
main90119-10249×2i198708-198908
47721BCOLLAR(FOR FRONT DISC BRAKE CYLINDER MOUNTING)
main90387-16004×2i198708-198908
main90387-16005×2i198708-198908
47722MOUNTING, FRONT DISC BRAKE CYLINDER, LH
main47721-26050i198708-198908
main47721-26070i198708-198908
47730CYLINDER ASSY, FRONT DISC BRAKE, RH
main47730-26080i198708-198908
main47730-26100i198708-198908
47731PISTON, FRONT DISC BRAKE
main47731-25010×2i198708-198908
main47731-40010×2i198708-198908
47731ARING, SET(FOR FRONT DISC BRAKE PISTON)
main90522-70001×2i198708-198908
main90522-76001×2i198708-198908
47743ASPRING, ANTI-SQUEAL(FOR FRONT DISC BRAKE)
main47743-26030×4i198708-198908
main47743-40020×4i198708-198908
47744SHIM, ANTI-SQUEAL, NO.1(FOR FRONT DISC BRAKE)
main47744-26020×2i198708-198908
47745SHIM, ANTI-SQUEAL, NO.2(FOR FRONT DISC BRAKE)
main47745-26030×2i198708-198908
main47745-40020×2i198708-198908
47750CYLINDER ASSY, DISC BRAKE, LH
main47750-26080i198708-198908
main47750-26100i198708-198908
47769BUSH, CYLINDER SLIDE, NO.1(FOR FRONT DISC BRAKE)
main47769-40010×2i198708-198908
47771PLATE, PAD WEAR INDICATOR, NO.1
main47771-26020×2i198708-198908
main47771-26030×2i198708-198908
main47771-35010×4i198708-198908
47779BUSH, CYLINDER SLIDE, NO.2(FOR FRONT DISC BRAKE)
main47779-40010×2i198708-198908
47781COVER, DISC BRAKE DUST, FRONT RH
main47781-26040i198708-198908
main47781-26050i198708-198908
47781ABOLT(FOR DUST COVER TO STEERING KNUCKLE ARM SETTING)
main90102-12005×4i198708-198908
47781CNUT(FOR DUST COVER TO STEERING KNUCKLE ARM SETTING)
main90171-12004×4i198708-198908
47782COVER, DISC BRAKE DUST, FRONT LH
main47782-26040i198708-198908
main47782-26050i198708-198908
9020112452
9165160816
9538103020

28 parts on this diagram · 3 diagrams in section
