LOCK CYLINDER SET

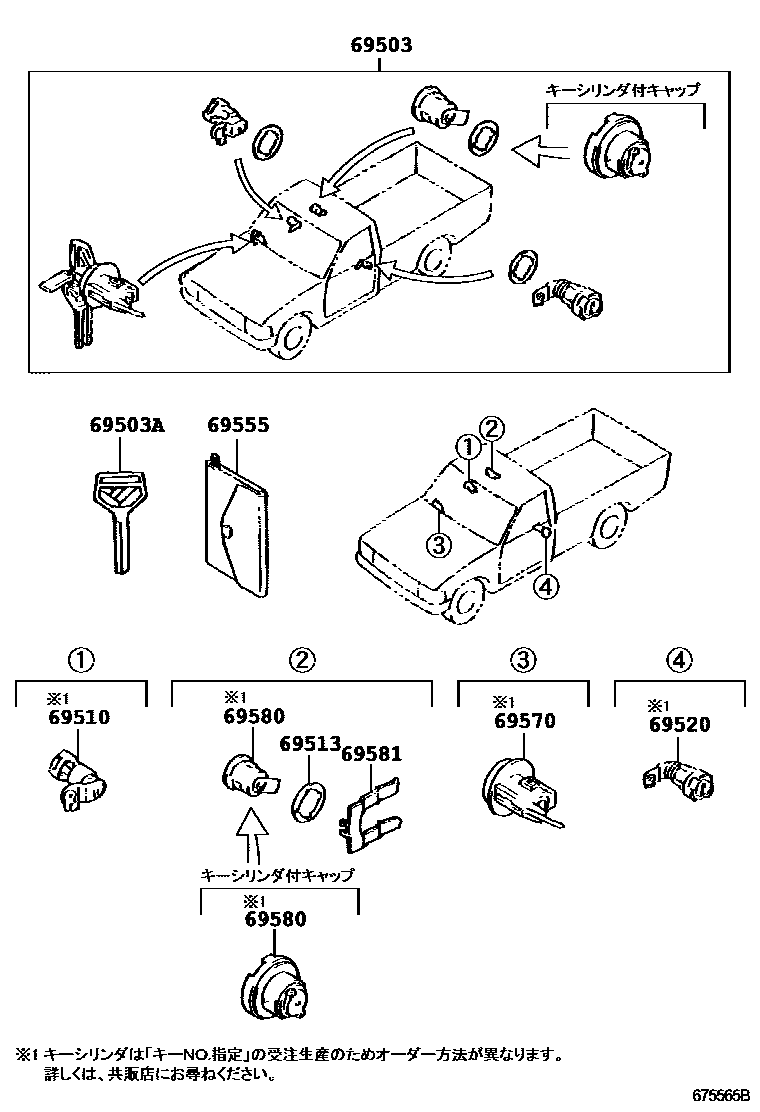

Parts diagram
69503CYLINDER SET, LOCK
main69005-35040i199108
main69005-35080i199108-199308
main69005-35110i199108-199308
main69005-35170i198809
main69005-35180i198809
main69005-35350i199308-199511
main69005-35380i199308-199311
main69005-35381i199311-199511
main69005-89214i198809-199108
main69005-89225i198904-199108
69503AKEY, BLANK
main90999-00130×2i199308-199511
main90999-00132i198809
main90999-00137i199308-199511
69510CYLINDER ASSY, FRONT DOOR LOCK, RH
main69510-35050i198809
69513PAD, FUEL FILLER LID LOCK CYLINDER
main69513-32010i198809
69520CYLINDER ASSY, FRONT DOOR LOCK, LH
main69520-35020i198809
69555COVER, KEY
main84041-89102i198809-199508
69570CYLINDER ASSY, IGNITION SWITCH LOCK
main69570-89110i199108
69580CYLINDER ASSY, FUEL FILLER OPENING LID
main69580-35010i198809-199108
main69580-35020i199108
main77310-35090i198809
main77310-35100i198809
69581RETAINER, FUEL FILLER LID CYLINDER
main69511-32010i198809

9 parts on this diagram · 2 diagrams in section
