REAR DOOR LOCK & HANDLE

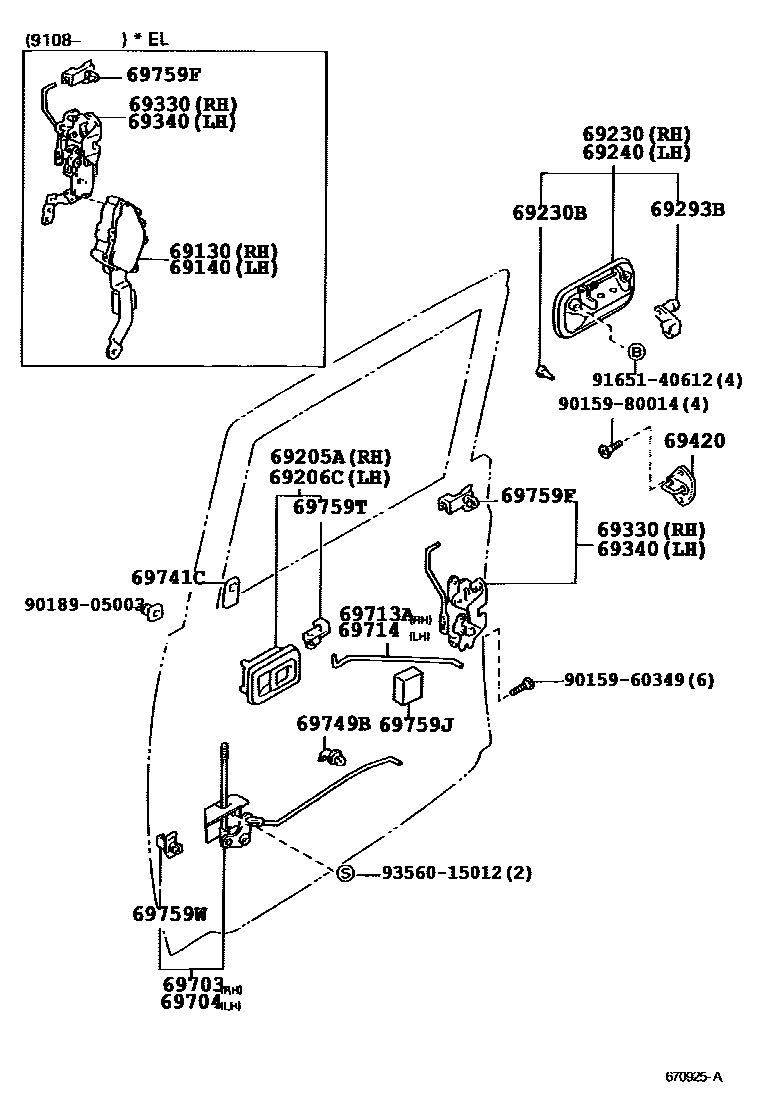

Parts diagram
69130ACTUATOR ASSY, REAR DOOR LOCK, RH
main69130-35010i199108
main69130-35020i199108-199511
69140ACTUATOR ASSY, REAR DOOR LOCK, LH
main69140-35010i199108
main69140-35020i199108-199511
69205AHANDLE SUB-ASSY, REAR DOOR INSIDE, RH
main69205-89107-02i198904-199108
RED,TRIM3#
main69205-89107-03i198904-199108
GRAY,TRIM1#
main69205-89107-04i199008-199108
BLUE,TRIM8#
main69205-89107-06i198904-199108
BROWN,TRIM4#
main69205-89107-B0i199108-199511
GRAY,TRIM1#
main69205-89107-J0i199108-199308
BLUE,TRIM8#
main69206-89105-03i198809-198901
GRAY,TRIM1#
main69206-89105-04i198809-198901
BLUE,TRIM8#
main69206-89105-06i198809-198901
BROWN,TRIM4#
main69206-89105-B0i198901-199708
MEDIUM GRAY,TRIM1#
main69206-89105-E0i198901-199108
BROWN,TRIM4#
main69206-89105-J0i198901-199408
MEDIUM BLUE,TRIM8#
69206CHANDLE SUB-ASSY, REAR DOOR INSIDE, LH
main69205-89105-03i198809-198901
GRAY,TRIM1#
main69205-89105-04i198809-198901
BLUE,TRIM8#
main69205-89105-06i198809-198901
BROWN,TRIM4#
main69205-89105-B0i198901-199708
MEDIUM GRAY,TRIM1#
main69205-89105-E0i198901-199108
BROWN,TRIM4#
main69205-89105-J0i198901-199408
MEDIUM BLUE,TRIM8#
main69206-89107-02i198904-199108
RED,TRIM3#
main69206-89107-03i198904-199108
GRAY,TRIM1#
main69206-89107-04i199008-199108
BLUE,TRIM8#
main69206-89107-06i198904-199108
BROWN,TRIM4#
main69206-89107-B0i199108-199511
GRAY,TRIM1#
main69206-89107-J0i199108-199308
BLUE,TRIM8#
69230HANDLE ASSY, REAR DOOR OUTSIDE, RH
main69230-89102i198809
main69230-89103i198809-199408
69230BCUSHION(FOR REAR DOOR OUTSIDE HANDLE)
main90541-04014i198809
69240HANDLE ASSY, REAR DOOR OUTSIDE, LH
main69240-89101i198809
main69240-89102i198809-199408
69293BSNAP, REAR DOOR OUTSIDE HANDLE
main69293-12030i198809
main69293-12040i198809
69330LOCK ASSY, REAR DOOR, RH
main69330-35020i199108-199308
main69330-35030i199108-199308
main69330-35040i199308
main69330-35050i199408
main69330-35050i199308
main69330-35060i199308-199511
main69330-35070i199308-199511
main69330-89104i198809-199308
main69330-89105i198904-199308
main69330-89106i198904-199108
main69330-89106i199008-199108
69340LOCK ASSY, REAR DOOR, LH
main69340-35020i199108-199308
main69340-35030i199108-199308
main69340-35040i199308
main69340-35060i199308
main69340-35060i199408
main69340-35070i199308-199511
main69340-35080i199308-199511
main69340-89104i198809-199308
main69340-89105i198904-199308
main69340-89106i199008-199108
main69340-89106i198904-199108
69420PLATE ASSY, REAR DOOR LOCK STRIKER
main69410-87001i198809
69703LINK SUB-ASSY, REAR DOOR LOCKING CONTROL, RH
main69703-35010i199108
main69703-35020i199108
main69703-35020i199408
main69703-89104i198809-199108
main69703-89105i198904-199511
69704LINK SUB-ASSY, REAR DOOR LOCKING CONTROL, LH
main69704-35010i199108
main69704-35020i199108
main69704-35020i199408
main69704-89103i198809-199108
main69704-89104i198904-199511
69713ALINK, REAR DOOR LOCK REMOTE CONTROL, RH
main69713-89105i198809
main69713-89106i198904-199511
69714LINK, REAR DOOR LOCK REMOTE CONTROL, LH
main69714-89105i198809
main69714-89106i198904-199511
69741CKNOB, REAR DOOR LOCK CONTROL
main69741-89104-02i199004-199108
RED,TRIM3#
main69741-89104-03i199004-199108
GRAY,TRIM1#
main69741-89104-04i199004-199108
BLUE,TRIM8#
main69741-89104-06i199008-199108
BROWN,TRIM4#
main69741-89104-B0i199108-199206
GRAY,TRIM1#
main69741-89104-B1i199206-199708
GRAY,TRIM1#
main69741-89104-J0i199108-199206
BLUE,TRIM8#
main69741-89104-J1i199206-199408
BLUE,TRIM8#
main69741-90K00-12i198908-199004
RED,TRIM3#
main69741-90K00-23i198809-198901
MEDIUM GRAY,TRIM1#
main69741-90K00-44i198809-198901
BLUE,TRIM8#
main69741-90K00-46i198809-198901
BROWN,TRIM4#
main69741-90K00-B1i198901-199004
MEDIUM GRAY,TRIM1#
main69741-90K00-E1i198901-199004
BROWN,TRIM4#
main69741-90K00-J1i198901-199004
MEDIUM BLUE,TRIM8#
69749BCLAMP, REAR DOOR LOCK LINK
main69749-89101i198809
69759FSNAP, REAR DOOR LOCK CONTROL LINK
main69759-20040i198809
main69759-20040i199108-199309
main69759-20050i198809
main69759-20050i199108-199309
main69759-20100i198904-199108
main69759-20100i198809-199309
main69759-20110i198904-199108
main69759-20110i198809-199309
main69759-20110i199008-199108
NATURAL
main69759-24050i199108-199309
main69759-24060i199108-199309
main69759-30030i198809-199309
NATURAL
69759JSILENCER, DOOR LOCK LINK
main69759-89102i198908-199511
69759TSNAP, REAR DOOR INSIDE HANDLE
main69759-20060i198809-199511
main69759-20070i198809-199511
69759WSNAP, REAR DOOR LOCK CONTROL LINK
main69759-20020i198809
NATURAL
main69759-20030i198809
main69759-24030i198809
main69759-24040i198809
PINK
9015960349
9015980014
9018905003
9165140612
9356015012

26 parts on this diagram · 2 diagrams in section
