EPC Data

RADIATOR & WATER OUTLET

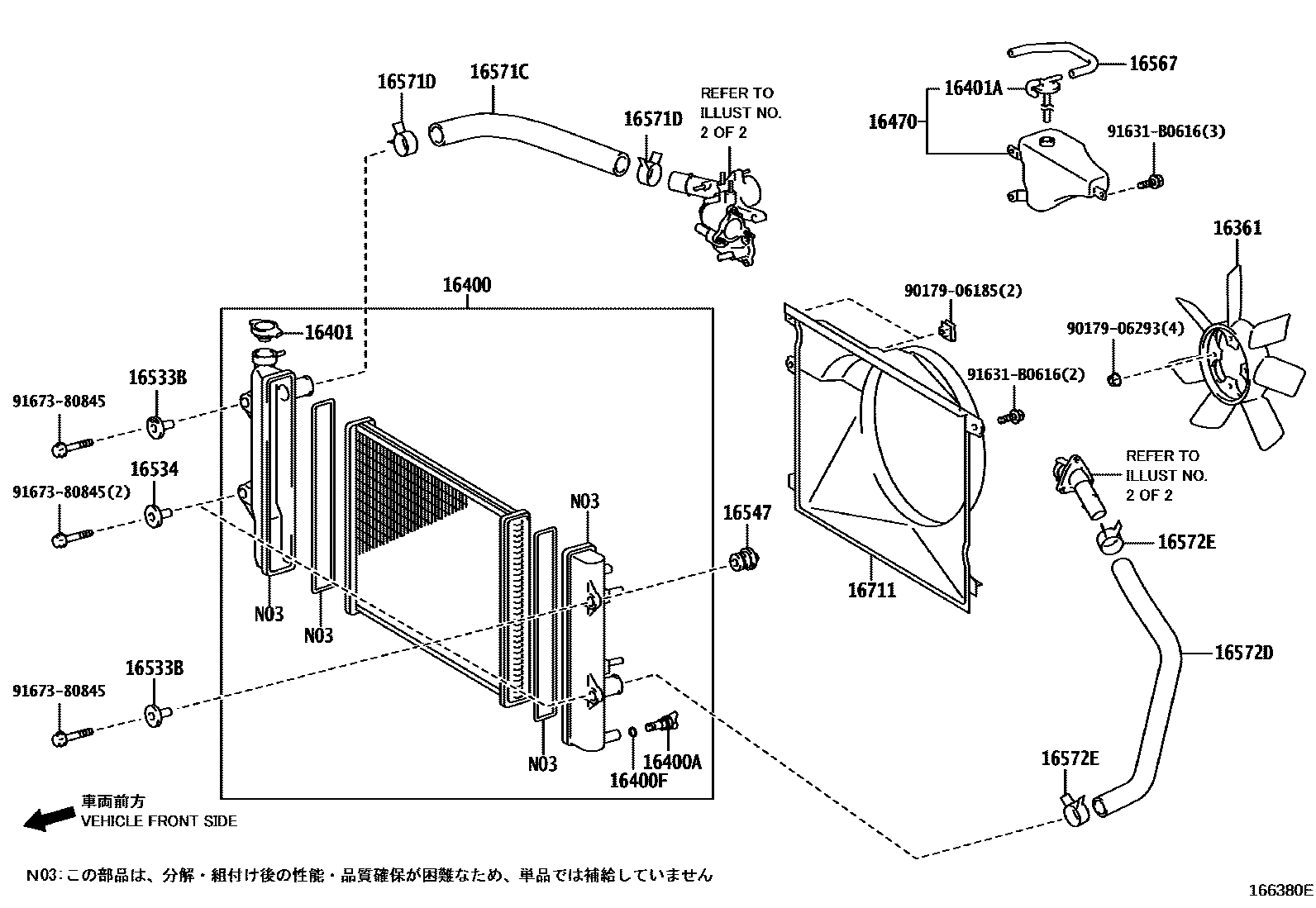

Parts diagram
16361FAN
main16361-31060i201011-201801
16400RADIATOR ASSY
main16400-31461i201011-201202
main16400-31462i201203-201409
main16400-31463i201410-201603
main16400-31464i201604-201710
main16400-31465i201711-201801
16400ACOCK SUB-ASSY, RADIATOR DRAIN
main23322-54010i201011-201801
16400FPACKING(FOR RADIATOR DRAIN COCK)
main16492-21050i201011-201801
16401CAP SUB-ASSY, RADIATOR
main16401-31791i201408-201409
main16401-31792i201410-201603
main16401-31830i201604-201801
main16401-46610i201011-201408
16401ACAP SUB-ASSY, RADIATOR RESERVE TANK
main16405-50051i201011-201801
16470TANK ASSY, RADIATOR RESERVE
main16470-31130i201011-201801
16533BSUPPORT, RADIATOR, NO.1
main16533-50090i201011-201801
16534SUPPORT, RADIATOR, NO.2
main16534-50050i201011-201801
16547BUSH, RADIATOR SUPPORT, NO.1
main16547-50010i201011-201801
16567HOSE(FOR RADIATOR RESERVE TANK)
main16567-31010i201011-201801
16571CHOSE, RADIATOR, NO.1
main16571-31291i201011-201801
16571DCLIP, RADIATOR HOSE, NO.1
main96136-44301i201011-201801
16572DHOSE, RADIATOR, NO.2
main16572-31170i201011-201801
16572ECLIP, RADIATOR HOSE, NO.2
main96136-44301i201011-201801
16711SHROUD, FAN
main16711-31510i201011-201801
9017906185
9017906293
91631B0616
9167380845

20 parts on this diagram · 2 diagrams in section
