CYLINDER HEAD

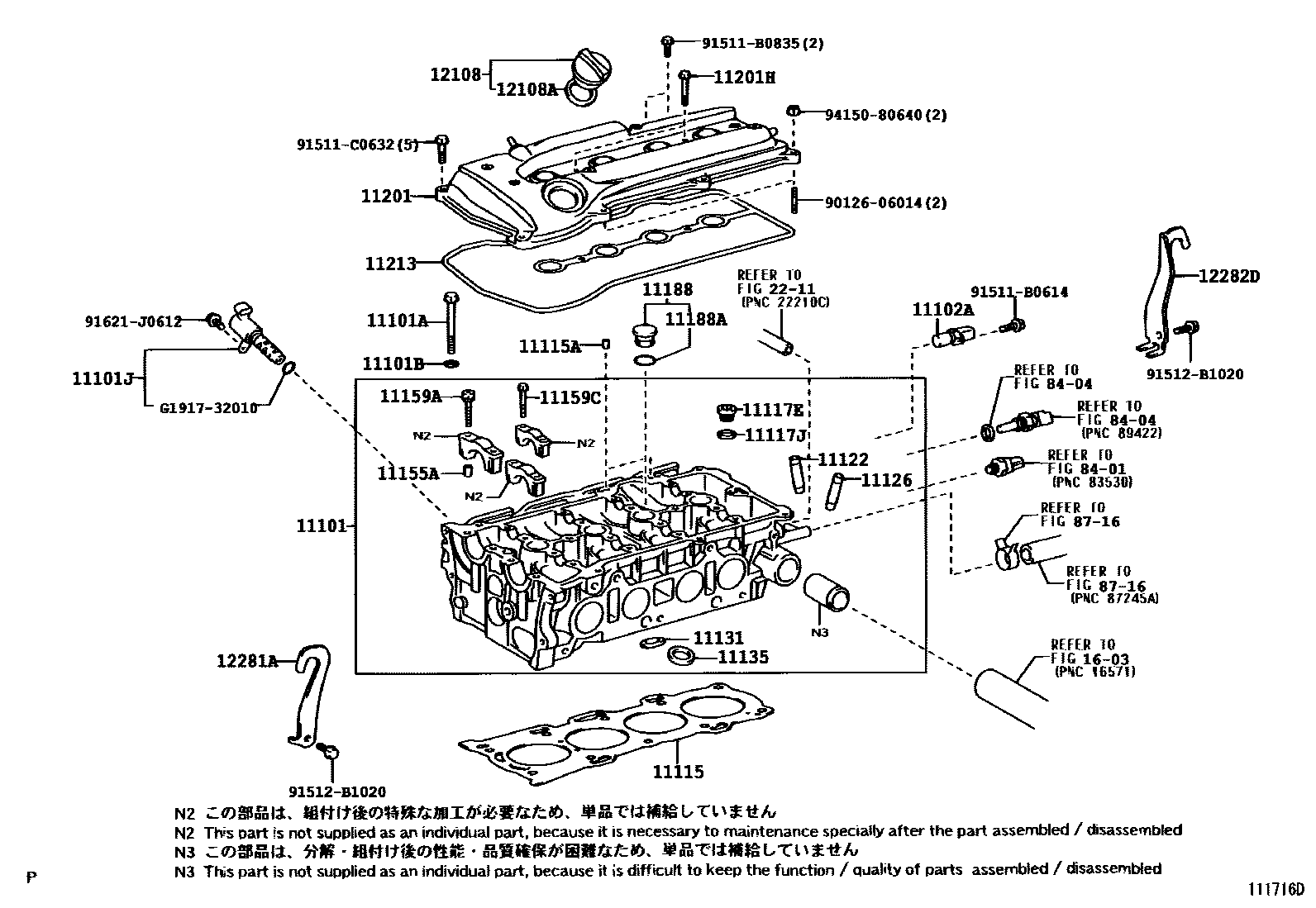

Parts diagram
11101HEAD SUB-ASSY, CYLINDER
main11101-0D010i200501
main11101-22051i200005-200206
main11101-22052i200206-200307
main11101-22071i200307-200501
main11101-22071i200501
main11101-28020i200005-200105
main11101-28021i200105-200307
main11101-28041i200307-200508
main11101-28042i200508
11101ABOLT(FOR CYLINDER HEAD SET)
main90910-02134i200005-200307
main90910-02141i200005-200307
main90910-02150i200307
11101BWASHER, PLATE(FOR CYLINDER HEAD SET)
main90201-10344i200005-200307
main90201-11033i200005-200304
main90201-11034i200304-200307
11101JVALVE ASSY, CAMSHAFT TIMING OIL CONTROL
main15330-22010i200005-200103
main15330-22030i200103-200307
main15330-28020i200005-200307
11102ASENSOR, CAMSHAFT POSITION
main90919-05026i200005-200307
11115GASKET, CYLINDER HEAD
main11115-22040i200005-200207
main11115-22041i200207-200302
main11115-22050i200302-200307
main11115-28020i200005-200104
main11115-28021i200104-200304
main11115-28022i200304-200307
main11115-28030i200307-200508
main11115-28031i200508
11115APIN, RING
main90250-05021i200005-200307
11117EPLUG, W/HEAD STRAIGHT SCREW, NO.1
main90341-27006i200005-200307
11117JGASKET(FOR CYLINDER HEAD SCREW PLUG)
main90430-27005i200005-200307
11122BUSH, INTAKE VALVE GUIDE
main11122-20020i200110-200404
main11122-22030i200005-200110
main11122-28010i200005-200511
main11123-20020i200110-200307
main11123-22030i200005-200110
main11123-28010i200005-200511
11126BUSH, EXHAUST VALVE GUIDE
main11122-20020i200110-200404
main11122-22030i200005-200110
main11123-20020i200110-200307
main11123-22030i200005-200110
main11126-20020i200005-200511
main11127-20020i200005-200511
11131SEAT, INTAKE VALVE
main11131-28021i200005-200511
main11132-28021i200005-200511
11135SEAT, EXHAUST VALVE
main11135-28010i200005-200105
main11135-28030i200105-200301
main11135-28040i200301-200511
main11136-28010i200005-200105
main11136-28030i200105-200301
main11136-28040i200301-200511
11155APIN, RING W/HEAD
main90250-06001i200307
main90253-11001i200005-200011
main90253-11004i200011-200107
main90253-11021i200107-200307
11159ABOLT(FOR HEAD TO CAMSHAFT BEARING CAP)
main90080-11414i200501
main90080-11415i200501
main90105-08337i200005-200307
main90105-08353i200307-200508
main90105-08353i200508
main90109-06080i200005-200501
main90109-06080i200501
main90119-08A29i200005-200501
main90119-08A29i200501
11159CBOLT(FOR HEAD TO CAMSHAFT BEARING CAP)
main90119-06902i200005-200508
main90119-06902i200508-200511
11188PLUG, CAMSHAFT HOUSING
main11188-28010i200005-200307
11188ARING, O(FOR CAMSHAFT HOUSING PULG)
main90301-21013i200005-200307
11201COVER SUB-ASSY, CYLINDER HEAD
main11201-22060i200005-200307
main11201-28020i200005-200202
main11201-28021i200202-200304
main11201-28022i200304-200307
11201HBOLT(FOR CYLINDER HEAD COVER)
main90105-06202i200005-200307
main90119-06903i200005-200307
11213GASKET, CYLINDER HEAD COVER
main11213-22050i200005-200307
main11213-28040i200005-200006
main11213-28041i200006-200307
12108CAP SUB-ASSY, OIL FILLER
main12180-21010i200005-200307
main12180-28010i200007-200307
main12180-55010i200005-200208
12108AGASKET(FOR OIL FILLER CAP)
main90430-37004i200007-200307
main90430-37140i200005-200307
12281AHANGER, ENGINE, NO.1
main12281-28010i200005-200307
12282DHANGER, ENGINE, NO.2
main12282-28010i200005-200307
1603
2211
8401
8404
8716
9012606014
91511B0614
91511B0835
91511C0632
91512B1020
91621J0612
9415080640
G191732010

38 parts on this diagram · 2 diagrams in section
