FUEL TANK & TUBE

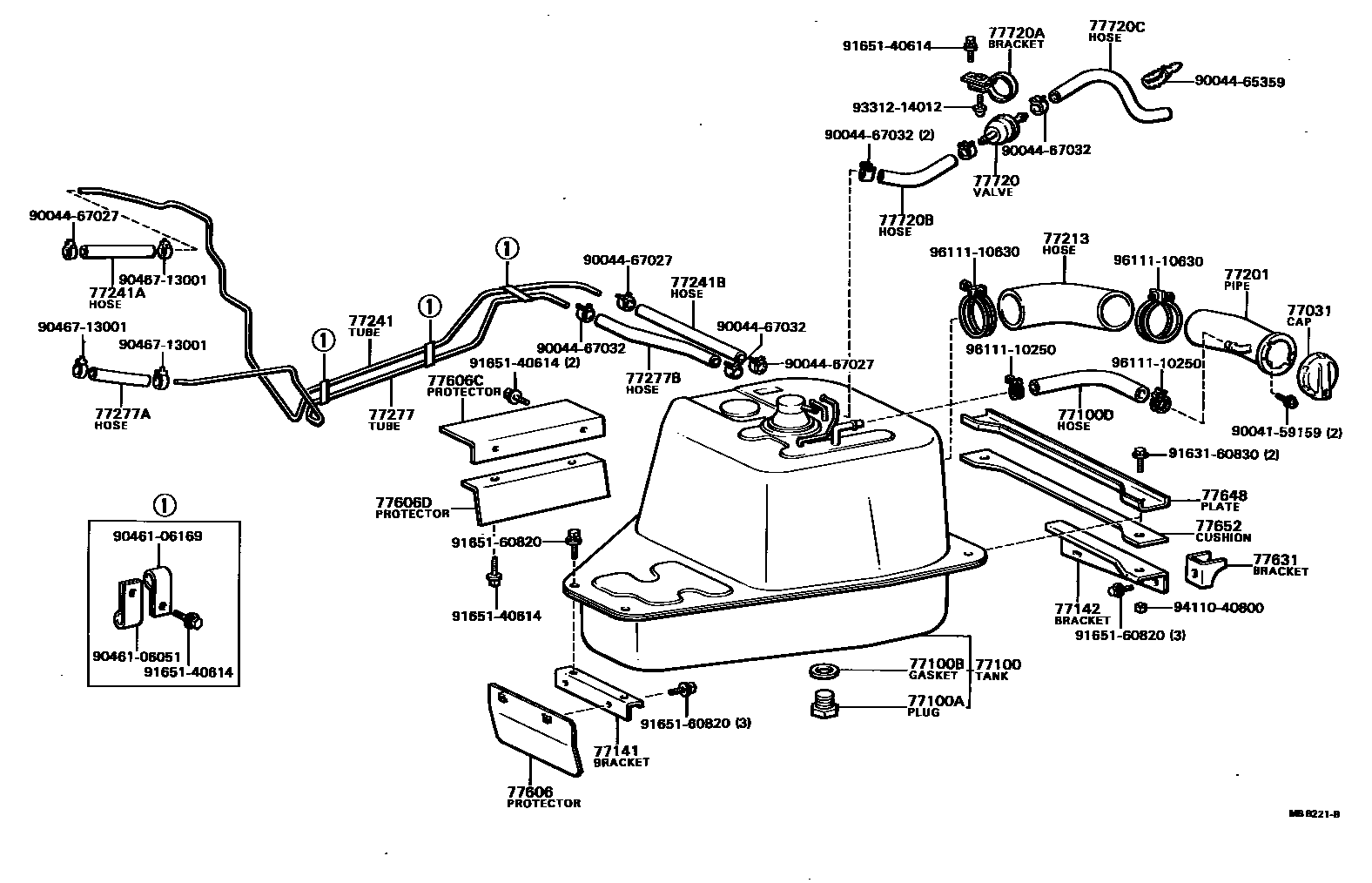

Parts diagram
77031CAP ASSY, FUEL TANK
main77301-87601i198003-198404
77100TANK ASSY, FUEL
main77100-87615i198003-198110
main77100-87618i198110-198404
77100APLUG(FOR FUEL TANK)
main90043-41011i198003-198404
77100BGASKET(FOR FUEL TANK)
main90044-30120i198003-198404
77100DHOSE, FUEL, NO.1(FOR FUEL TANK)
main90044-45437i198003-198404
77141BRACKET, FUEL TANK MOUNTING, FRONT
main77141-87602i198003-198404
77142BRACKET, FUEL TANK MOUNTING, REAR
main77142-87602i198003-198404
77201PIPE SUB-ASSY, FUEL TANK INLET
main77201-87603i198003-198404
77213HOSE, FUEL TANK SUB INLET
main77213-87602i198003-198404
77241TUBE, FUEL MAIN, NO.1
main77251-87605i198003-198202
main77251-87608i198202-198404
77241AHOSE, FUEL, NO.1 (FOR MAIN TUBE, NO.1)
main90044-45564i198110-198404
L=640
main95332-08030i198003-198110
77241BHOSE, FUEL, NO.2 (FOR MAIN TUBE, NO.1)
main90044-45424i198003-198404
77277TUBE, FUEL RETURN, NO.1
main77255-87601i198003-198404
77277AHOSE, FUEL, NO.1(FOR RETURN TUBE, NO.1)
main95332-06026i198003-198110
main95332-06030i198110-198404
77277BHOSE, FUEL, NO.2(FOR RETURN TUBE, NO.1)
main90044-45454i198003-198404
77606PROTECTOR SUB-ASSY, FUEL TANK, NO.1
main51494-87603i198003-198404
77606CPROTECTOR, FUEL TANK, NO.2
main51499-87602i198003-198005
main51499-87604i198005-198404
77606DPROTECTOR, FUEL TANK, NO.3
main51497-87601i198003-198404
77631BRACKET, FUEL TANK, NO.1
main77631-87602i198003-198404
77648PLATE, FUEL TANK SET, REAR
main77648-87603i198003-198404
77652CUSHION, FUEL TANK, NO.1
main77651-87602i198003-198404
77720VALVE SUB-ASSY, SAFETY
main77710-87603i198003-198404
77720ABRACKET, SAFETY VALVE
main77731-87602i198003-198404
77720BHOSE, FUEL, NO.1(FOR SAFETY VALVE)
main90044-45193i198003-198404
77720CHOSE, FUEL, NO.2(FOR SAFETY VALVE)
main90044-45204i198003-198404
L=265
9004159159
9004465359
9004467027
9004467032
9046106051
9046106169
9046713001
9163160830
9165140614
9165160820
9331214012
9411040800
9611110250
9611110630

39 parts on this diagram · 1 diagram in section
