OIL COOLER & TUBE (ATM)

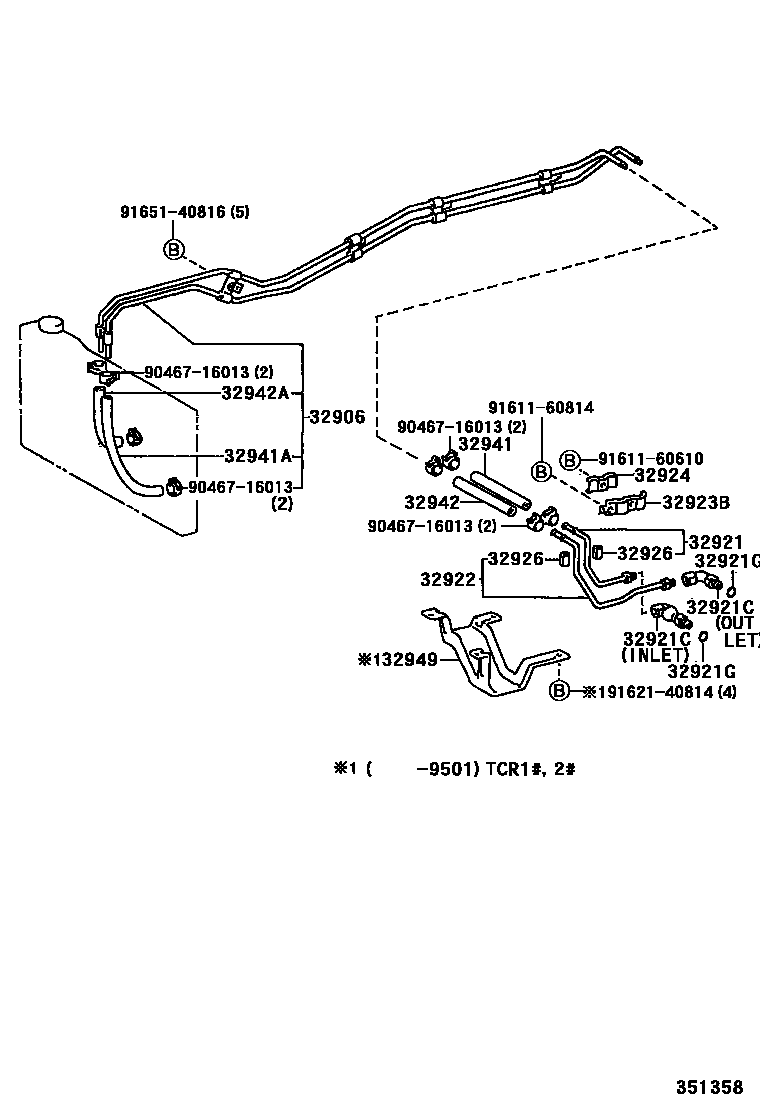

Parts diagram
32906TUBE SUB-ASSY, OIL COOLER
main32906-28040i199201-199912
32921TUBE, OIL COOLER INLET, NO.1
main32921-28100i199201-199409
main32921-28110i199201-199409
main32921-28170i199409-199912
main32921-28180i199409-199912
32921CUNION(FOR OIL COOLER TUBE)
main90404-16021i199308-199912
main90404-16027i199201-199308
main90407-16010i199308-199912
main90407-16019i199308-199912
main90407-16021i199201-199308
main90407-16022i199201-199308
32921GRING, O(FOR OIL COOLER TUBE UNION)
main90301-10189×2i199201-199912
32922TUBE, OIL COOLER OUTLET, NO.1
main32922-28100i199201-199409
main32922-28150i199409-199912
32923BCLAMP, AUTOMATIC TRANSMISSION OIL COOLER TUBE, NO.1
main32923-28070i199201-199912
32924CLAMP, OIL COOLER TUBE, NO.2
main90462-12074i199201-199912
32926CUSHION, OIL COOLER TUBE(ATM)
main32926-30020×2i199201-199912
32941HOSE, OIL COOLER INLET, NO.1
main32942-28190i199201-199912
32941AHOSE, OIL COOLER INLET, NO.2
main32941-28220i199201-199912
32942HOSE, OIL COOLER OUTLET, NO.1
main32942-28190i199201-199912
32942AHOSE, OIL COOLER OUTLET, NO.2
main32942-28220i199201-199912
32949INSULATOR, OIL COOLER HOSE HEAT
main32949-28020i199201-199501
9046716013
9161160610
9161160814
9162140814
9165140816

18 parts on this diagram · 1 diagram in section
