INJECTION PUMP ASSEMBLY

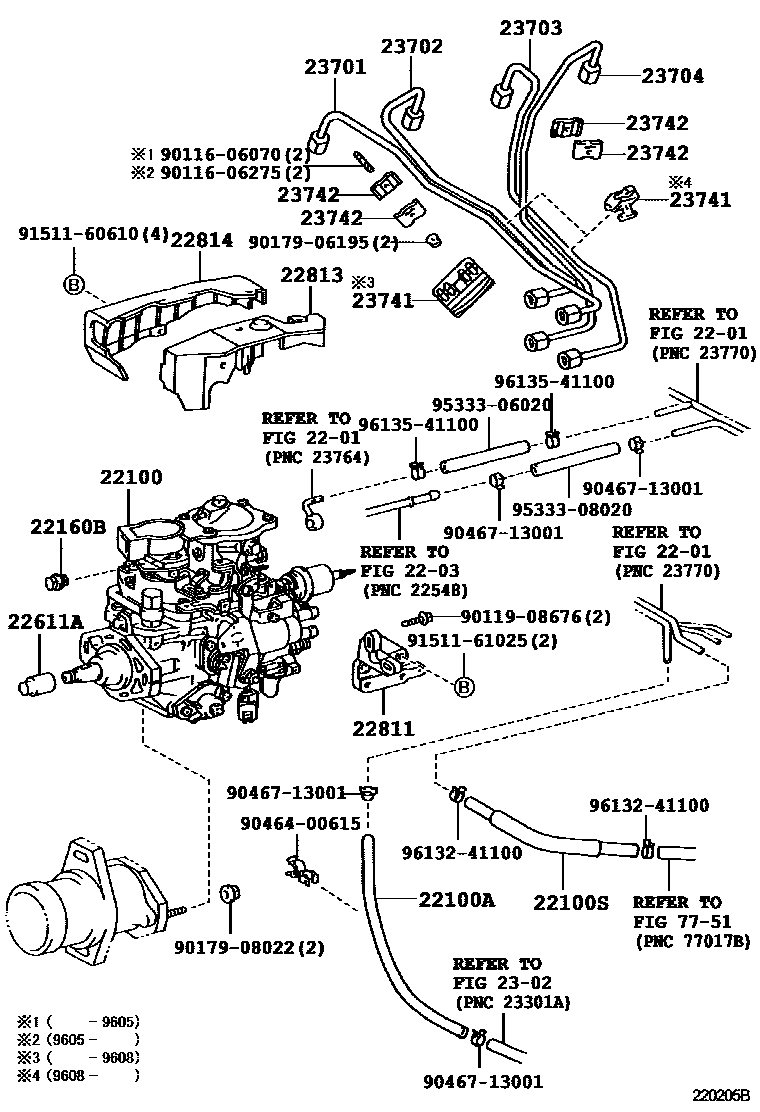

Parts diagram
2201
2203
22100PUMP ASSY, INJECTION OR SUPPLY
main22100-6D310i199201-199308
main22100-6D320i199201-199308
main22100-6D470i199308-199607
main22100-6D471i199607-199908
22100AHOSE OR PIPE, FUEL(FOR INJECTION PUMP TO FUEL FILTER)
main23271-64190i199201-199908
22100SHOSE, FUEL(FOR INJECTION PUMP TO FUEL PIPE)
main23273-64050i199201-199908
22160BSCREW
main22160-54262i199201-199308
22611ANUT, TIMER ROUND
main22611-6D310i199201-199908
22811STAY, INJECTION PUMP, NO.1
main22811-64030i199201-199308
main22811-64040i199308-199908
22813PROTECTOR, INJECTION PUMP, NO.1
main22813-64010i199201-199308
22814PROTECTOR, INJECTION PUMP, NO.2
main22814-64010i199201-199308
2302
23701PIPE SUB-ASSY, INJECTION, NO.1
main23701-64120i199201-199308
main23701-64140i199308-199605
main23701-64150i199605-199908
23702PIPE SUB-ASSY, INJECTION, NO.2
main23702-64120i199201-199308
main23702-64140i199308-199605
main23702-64150i199605-199908
23703PIPE SUB-ASSY, INJECTION, NO.3
main23703-64100i199201-199308
main23703-64120i199308-199605
main23703-64130i199605-199908
23704PIPE SUB-ASSY, INJECTION, NO.4
main23704-64120i199201-199308
main23704-64140i199308-199605
main23704-64150i199605-199908
23741CLAMP, INJECTION PIPE, NO.1
main23741-54030i199608-199908
main23741-64030i199201-199608
23742CLAMP, INJECTION PIPE, NO.2
main23741-56010i199605-199608
main23741-64040i199608-199908
main23742-64020i199201-199605
7751
9011606070
9011606275
9011908676
9017906195
9017908022
9046400615
9046713001
9151160610
9151161025
9533306020
9533308020
9613241100
9613541100

31 parts on this diagram · 1 diagram in section
