OIL COOLER & TUBE (ATM)

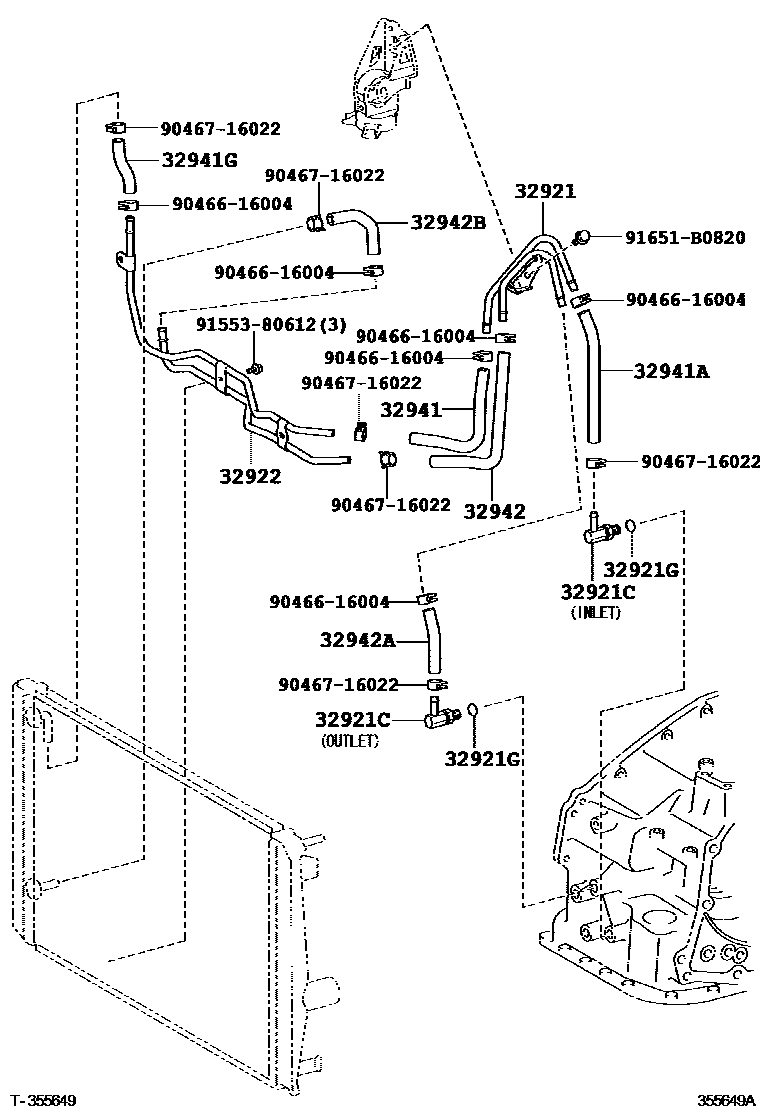

Parts diagram
32921TUBE, OIL COOLER INLET, NO.1
main32907-28030i200601-200812
32921CUNION(FOR OIL COOLER TUBE)
main90407-14032×2i200601-200812
32921GRING, O(FOR OIL COOLER TUBE UNION)
main90301-11006×2i200601-200812
main90301-11031×2i201108-201204
32922TUBE, OIL COOLER OUTLET, NO.1
main32907-28050i200601-200812
32941HOSE, OIL COOLER INLET, NO.1
main32941-28260i200601-200812
main32941-58030i200812-201204
32941AHOSE, OIL COOLER INLET, NO.2
main90445-17100i200601-200812
32941GHOSE, OIL COOLER INLET, NO.3
main90445-17179i200601-200812
32942HOSE, OIL COOLER OUTLET, NO.1
main32942-28280i200601-200812
main32942-58020i200812-201204
32942AHOSE, OIL COOLER OUTLET, NO.2
main90445-17179i200601-200812
32942BHOSE, OIL COOLER OUTLET, NO.3
main32942-28270i200601-200812
9046616004
9046716022
9155380612
91651B0820

14 parts on this diagram · 2 diagrams in section
