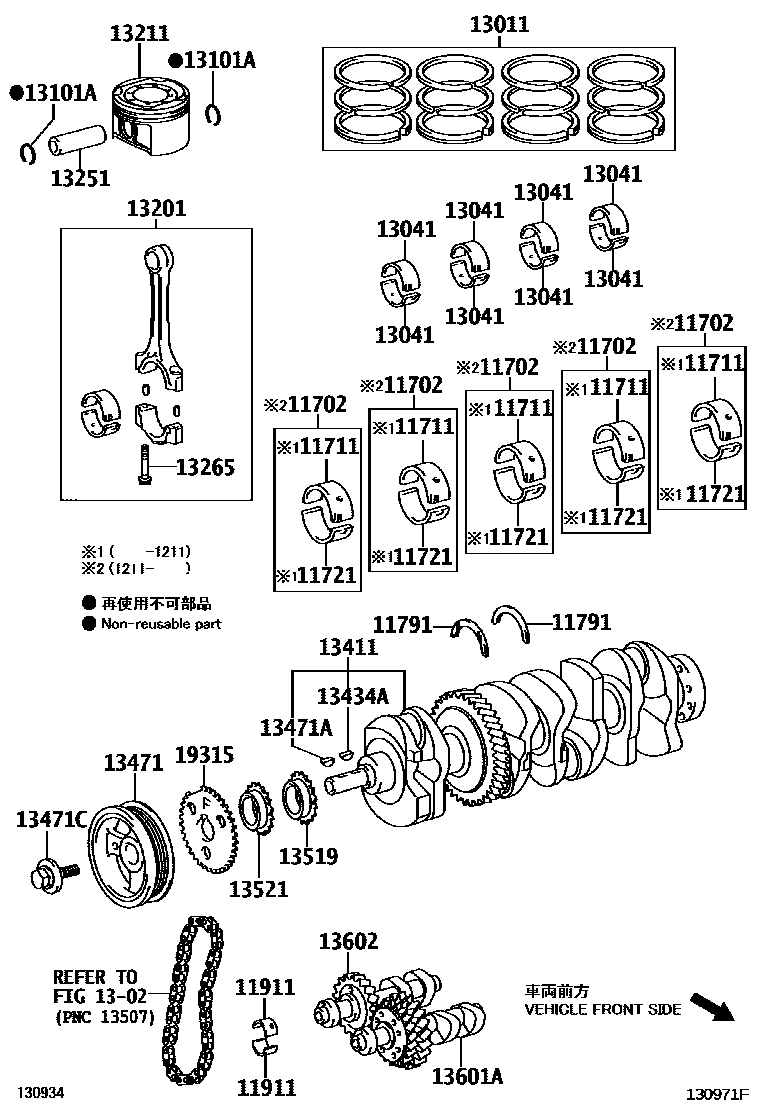

CRANKSHAFT & PISTON

0001 1 0002 1

11702BEARING SET, CRANKSHAFT

main11701-28010-01×5i2AZFE..ACR5#..CBU201605

main11701-28010-02×5i2AZFE..ACR5#..CBU201605

main11701-28010-03×5i2AZFE..ACR5#..CBU201605

main11701-28010-04×5i2AZFE..ACR5#..CBU201605

main11701-0H040-01×5supersedes 11701-28010-04i2AZFE..ACR5#..CBU201211-201605

main11701-0H040-02×5supersedes 11701-28010-04i2AZFE..ACR5#..CBU201211-201605

main11701-0H040-03×5supersedes 11701-28010-04i2AZFE..ACR5#..CBU201211-201605

main11701-0H040-04×5supersedes 11701-28010-04i2AZFE..ACR5#..CBU201211-201605

11711BEARING, CRANKSHAFT

main11071-0P030-01×2i2GRFE..GSR5#..CBU200812-200906

main11071-0P030-02×2i2GRFE..GSR5#..CBU200812-200906

main11071-0P030-03×2i2GRFE..GSR5#..CBU200812-200906

main11071-0P030-04×2i2GRFE..GSR5#..CBU200601-200812

main11071-0P030-05×2i2GRFE..GSR5#..CBU200812-200906

main11071-31031-01×2i2GRFE..GSR5#..CBU200906-201204

main11071-31031-02×2i2GRFE..GSR5#201204-201502

main11071-31031-03×2i2GRFE..GSR5#..CBU200601-200812

main11071-31031-04×2i2GRFE..GSR5#201204-201502

main11071-31031-05×2i2GRFE..GSR5#..CBU200601-200812

main11071-31060-01×2i2GRFE..GSR5#201503-201605

main11071-31060-02×2i2GRFE..GSR5#201503-201605

main11071-31060-03×2i2GRFE..GSR5#201503-201605

main11071-31060-04×2i2GRFE..GSR5#201503-201605

main11071-31060-05×2i2GRFE..GSR5#201503-201605

main11701-0P030-01×2i2GRFE..GSR5#..CBU200812-200906

main11701-0P030-02×2i2GRFE..GSR5#..CBU200812-200906

main11701-0P030-03×2i2GRFE..GSR5#..CBU200812-200906

main11701-0P030-04×2i2GRFE..GSR5#..CBU200601-200812

main11701-0P030-05×2i2GRFE..GSR5#..CBU200601-200812

main11701-31061-01×2i2GRFE..GSR5#..CBU200812-200902

main11701-31061-02×2i2GRFE..GSR5#..CBU200812-200902

main11701-31061-03×2i2GRFE..GSR5#..CBU200812-200902

main11701-31061-04×2i2GRFE..GSR5#..CBU200812-200902

main11701-31061-05×2i2GRFE..GSR5#..CBU200601-200812

main11701-31090-01×2i2GRFE..GSR5#..CBU200902-200906

main11701-31090-02×2i2GRFE..GSR5#201204-201502

main11701-31090-03×2i2GRFE..GSR5#201204-201502

main11701-31090-04×2i2GRFE..GSR5#201204-201502

main11701-31090-05×2i2GRFE..GSR5#201204-201502

main11701-31100-01×2i2GRFE..GSR5#201503-201605

main11701-31100-02×2i2GRFE..GSR5#201503-201605

main11701-31100-03×2i2GRFE..GSR5#201503-201605

main11701-31100-04×2i2GRFE..GSR5#201503-201605

main11701-31100-05×2i2GRFE..GSR5#201503-201605

main11711-0H040-01×5supersedes 11711-28021-04i2AZFE..ACR5#..CBU200601-200812

main11711-0H040-02×5supersedes 11711-28021-04i2AZFE..ACR5#..CBU200601-200812

main11711-0H040-03×5supersedes 11711-28021-04i2AZFE..ACR5#..CBU200812-200907

main11711-0H040-04×5supersedes 11711-28021-04i2AZFE..ACR5#..CBU200601-200812

main11711-0H041-01×5supersedes 11711-28021-04i2AZFE..ACR5#..CBU200907-201204

main11711-0H041-02×5supersedes 11711-28021-04i2AZFE..ACR5#..CBU201204-201211

main11711-0H041-03×5supersedes 11711-28021-04i2AZFE..ACR5#..CBU201204-201211

main11711-0H041-04×5supersedes 11711-28021-04i2AZFE..ACR5#..CBU200907-201204

main11711-28020-01×5supersedes 11711-28021-04i2AZFE..ACR5#..CBU200601-200811

main11711-28020-02×5supersedes 11711-28021-04i2AZFE..ACR5#..CBU200601-200811

main11711-28020-03×5supersedes 11711-28021-04i2AZFE..ACR5#..CBU200601-200811

main11711-28020-04×5supersedes 11711-28021-04i2AZFE..ACR5#..CBU200601-200811

main11711-28021-01×5supersedes 11711-28021-04i2AZFE..ACR5#..CBU200812-201204

main11711-28021-02×5supersedes 11711-28021-04i2AZFE..ACR5#..CBU200811-200812

main11711-28021-03×5supersedes 11711-28021-04i2AZFE..ACR5#..CBU200811-200812

main11711-28021-04×5i2AZFE..ACR5#..CBU201204-201211

11721BEARING, CRANKSHAFT, NO.2

main11721-0H040-01×5supersedes 11721-28021-04i2AZFE..ACR5#..CBU200601-200812

main11721-0H040-02×5supersedes 11721-28021-04i2AZFE..ACR5#..CBU200601-200812

main11721-0H040-03×5supersedes 11721-28021-04i2AZFE..ACR5#..CBU200601-200812

main11721-0H040-04×5supersedes 11721-28021-04i2AZFE..ACR5#..CBU200812-200907

main11721-0H041-01×5supersedes 11721-28021-04i2AZFE..ACR5#..CBU201204-201211

main11721-0H041-02×5supersedes 11721-28021-04i2AZFE..ACR5#..CBU200907-201204

main11721-0H041-03×5supersedes 11721-28021-04i2AZFE..ACR5#..CBU201204-201211

main11721-0H041-04×5supersedes 11721-28021-04i2AZFE..ACR5#..CBU200907-201204

main11721-28020-01×5supersedes 11721-28021-04i2AZFE..ACR5#..CBU200601-200811

main11721-28020-02×5supersedes 11721-28021-04i2AZFE..ACR5#..CBU200601-200811

main11721-28020-03×5supersedes 11721-28021-04i2AZFE..ACR5#..CBU200601-200811

main11721-28020-04×5supersedes 11721-28021-04i2AZFE..ACR5#..CBU200601-200811

main11721-28021-01×5supersedes 11721-28021-04i2AZFE..ACR5#..CBU201204-201211

main11721-28021-02×5supersedes 11721-28021-04i2AZFE..ACR5#..CBU200811-200812

main11721-28021-03×5supersedes 11721-28021-04i2AZFE..ACR5#..CBU200811-200812

main11721-28021-04×5i2AZFE..ACR5#..CBU200811-200812

11791WASHER, CRANKSHAFT THRUST, UPPER

main11791-28020×2i2AZFE..ACR5#..CBU201605

main11791-0H030×2supersedes 11791-28020i2AZFE..ACR5#..CBU200812-201204

11911BEARING, BALANCESHAFT, NO.1

main11911-28011-01×8supersedes 11911-28011-03i2AZFE..ACR5#..CBU201605

main11911-28011-02×8i2AZFE..ACR5#..CBU201605

main11911-28011-03×8i2AZFE..ACR5#..CBU201605

main11911-28010-01×8supersedes 11911-28011-03i2AZFE..ACR5#..CBU200601-200812

main11911-28010-02×8supersedes 11911-28011-03i2AZFE..ACR5#..CBU200601-200811

main11911-28010-03×8supersedes 11911-28011-03i2AZFE..ACR5#..CBU200601-200811

13011RING SET, PISTON

main13011-28161i2AZFE..ACR5#..CBU201204-201304

main13011-28240i2AZFE..ACR5#..CBU201304-201308

main13011-28260i2AZFE..ACR5#..CBU201605

main13011-31130i2GRFE..GSR5#..CBU200601-200812

main13011-31150i2GRFE..GSR5#..CBU200812-201204

main13011-31151i2GRFE..GSR5#201412-201605

main13011-28160i2AZFE..ACR5#..CBU200601-200812

main13011-28250supersedes 13011-28260i2AZFE..ACR5#..CBU201308-201407

1302CAMSHAFT & VALVE

→ Go to FIG 13-02

13041BEARING, CONNECTING ROD

main13041-0P040-01×6i2GRFE..GSR5#..CBU200812-200906

main13041-0P040-02×6i2GRFE..GSR5#..CBU200601-200812

main13041-0P040-03×6i2GRFE..GSR5#..CBU200601-200812

main13041-0P040-04×6i2GRFE..GSR5#..CBU200812-200906

main13041-31070-01×6i2GRFE..GSR5#..CBU200812-200906

main13041-31070-02×6i2GRFE..GSR5#..CBU200601-200812

main13041-31070-03×6i2GRFE..GSR5#..CBU200601-200812

main13041-31070-04×6i2GRFE..GSR5#..CBU200601-200812

main13041-31100-01×6i2GRFE..GSR5#201503-201506

main13041-31100-02×6i2GRFE..GSR5#201503-201506

main13041-31100-03×6i2GRFE..GSR5#201503-201506

main13041-31100-04×6i2GRFE..GSR5#201503-201506

main13041-31110-01×6i2GRFE..GSR5#201507-201605

main13041-31110-02×6i2GRFE..GSR5#201507-201605

main13041-31110-03×6i2GRFE..GSR5#201507-201605

main13041-31110-04×6i2GRFE..GSR5#201507-201605

main13281-28011-01×8i2AZFE..ACR5#..CBU201605

main13281-28011-02×8i2AZFE..ACR5#..CBU201605

main13281-28011-03×8i2AZFE..ACR5#..CBU201605

main13281-0H040-01×8supersedes 13281-28011-03i2AZFE..ACR5#..CBU200601-200812

main13281-0H040-02×8supersedes 13281-28011-03i2AZFE..ACR5#..CBU200812-200907

main13281-0H040-03×8supersedes 13281-28011-03i2AZFE..ACR5#..CBU200812-200907

main13281-0H041-01×8supersedes 13281-28011-03i2AZFE..ACR5#..CBU200907-201204

main13281-0H041-02×8supersedes 13281-28011-03i2AZFE..ACR5#..CBU201204-201605

main13281-0H041-03×8supersedes 13281-28011-03i2AZFE..ACR5#..CBU201204-201605

main13281-28010-01×8supersedes 13281-28011-03i2AZFE..ACR5#..CBU200601-200811

main13281-28010-02×8supersedes 13281-28011-03i2AZFE..ACR5#..CBU200601-200811

main13281-28010-03×8supersedes 13281-28011-03i2AZFE..ACR5#..CBU200601-200811

13101PISTON SUB-ASSY, W/PIN

main13101-31090×6i2GRFE..GSR5#..CBU200601-200703

main13101-31091×6i2GRFE..GSR5#..CBU200703-200812

main13101-31092-A0×6i2GRFE..GSR5#201204-201605

main13101-31092-B0×6i2GRFE..GSR5#..CBU200906-201204

main13101-31092-C0×6i2GRFE..GSR5#201204-201605

13101ARING, HOLE SNAP(FOR PISTON PIN)

main90520-22025×12i2AZFE..ACR5#..CBU; 2GRFE..GSR5#..CBU200601-200812

13201ROD SUB-ASSY, CONNECTING

main13201-29686-A0×4i2AZFE..ACR5#..CBU201605

main13201-29686-B0×4i2AZFE..ACR5#..CBU201605

main13201-29686-C0×4i2AZFE..ACR5#..CBU201605

main13201-39135×6i2GRFE..GSR5#..CBU200601-200812

main13201-39135-A0×6i2GRFE..GSR5#..CBU201005-201204

main13201-39135-B0×6i2GRFE..GSR5#201204-201503

main13201-39135-C0×6i2GRFE..GSR5#..CBU201005-201204

main13201-39137-A0×6i2GRFE..GSR5#201503-201507

main13201-39137-B0×6i2GRFE..GSR5#201503-201507

main13201-39137-C0×6i2GRFE..GSR5#201503-201507

main13201-39305-A0×6i2GRFE..GSR5#201507-201605

main13201-39305-B0×6i2GRFE..GSR5#201507-201605

main13201-39305-C0×6i2GRFE..GSR5#201507-201605

main13201-09780-A0×4supersedes 13201-29686-C0i2AZFE..ACR5#..CBU200601-200812

main13201-09780-B0×4supersedes 13201-29686-C0i2AZFE..ACR5#..CBU200601-200812

main13201-09780-C0×4supersedes 13201-29686-C0i2AZFE..ACR5#..CBU200601-200812

main13201-09781-A0×4supersedes 13201-29686-C0i2AZFE..ACR5#..CBU200812-201204

main13201-09781-B0×4supersedes 13201-29686-C0i2AZFE..ACR5#..CBU201204-201605

main13201-09781-C0×4supersedes 13201-29686-C0i2AZFE..ACR5#..CBU200812-201204

main13201-09790-A0×4supersedes 13201-29686-C0i2AZFE..ACR5#..CBU200801-200812

main13201-09790-B0×4supersedes 13201-29686-C0i2AZFE..ACR5#..CBU200812-200908

main13201-09790-C0×4supersedes 13201-29686-C0i2AZFE..ACR5#..CBU200812-200908

main13201-09791-A0×4supersedes 13201-29686-C0i2AZFE..ACR5#..CBU200908-201204

main13201-09791-B0×4supersedes 13201-29686-C0i2AZFE..ACR5#..CBU200908-201204

main13201-09791-C0×4supersedes 13201-29686-C0i2AZFE..ACR5#..CBU200908-201204

main13201-29685-A0×4supersedes 13201-29686-C0i2AZFE..ACR5#..CBU200601-200812

main13201-29685-B0×4supersedes 13201-29686-C0i2AZFE..ACR5#..CBU200601-200812

main13201-29685-C0×4supersedes 13201-29686-C0i2AZFE..ACR5#..CBU200601-200812

13211PISTON

main13211-28112-A0×4i2AZFE..ACR5#..CBU201204-201304

main13211-28112-B0×4i2AZFE..ACR5#..CBU201204-201304

main13211-28112-C0×4i2AZFE..ACR5#..CBU201204-201304

main13211-28140-A0×4i2AZFE..ACR5#..CBU201304-201406

main13211-28140-B0×4i2AZFE..ACR5#..CBU201304-201406

main13211-28140-C0×4i2AZFE..ACR5#..CBU201304-201406

main13211-28141-A0×4i2AZFE..ACR5#..CBU201605

main13211-28141-B0×4i2AZFE..ACR5#..CBU201605

main13211-28141-C0×4i2AZFE..ACR5#..CBU201605

main13211-0H050-A0×4supersedes 13211-28111-C0i2AZFE..ACR5#..CBU200601-200806

main13211-0H050-B0×4supersedes 13211-28111-C0i2AZFE..ACR5#..CBU200601-200806

main13211-0H050-C0×4supersedes 13211-28111-C0i2AZFE..ACR5#..CBU200601-200806

main13211-0H051-A0×4supersedes 13211-28141-C0i2AZFE..ACR5#..CBU200812-200911

main13211-0H051-B0×4supersedes 13211-28141-C0i2AZFE..ACR5#..CBU200812-200911

main13211-0H051-C0×4supersedes 13211-28111-C0i2AZFE..ACR5#..CBU200806-200812

main13211-0H052-A0×4supersedes 13211-28141-C0i2AZFE..ACR5#..CBU200911-201204

main13211-0H052-B0×4supersedes 13211-28141-C0i2AZFE..ACR5#..CBU200911-201204

main13211-0H052-C0×4supersedes 13211-28141-C0i2AZFE..ACR5#..CBU200911-201204

main13211-28110-A0×4supersedes 13211-28111-C0i2AZFE..ACR5#..CBU200601-200806

main13211-28110-B0×4supersedes 13211-28111-C0i2AZFE..ACR5#..CBU200601-200806

main13211-28110-C0×4supersedes 13211-28111-C0i2AZFE..ACR5#..CBU200601-200806

main13211-28111-A0×4supersedes 13211-28141-C0i2AZFE..ACR5#..CBU200812-200911

main13211-28111-B0×4supersedes 13211-28111-C0i2AZFE..ACR5#..CBU200806-200812

main13211-28111-C0×4i2AZFE..ACR5#..CBU200806-200812

13251PIN, PISTON

main13251-28020-A0×4supersedes 13251-28020-C0i2AZFE..ACR5#..CBU201605

main13251-28020-B0×4i2AZFE..ACR5#..CBU201605

main13251-28020-C0×4i2AZFE..ACR5#..CBU201605

main13251-0H040-A0×4supersedes 13251-28020-C0i2AZFE..ACR5#..CBU200910-201204

main13251-0H040-B0×4supersedes 13251-28020-C0i2AZFE..ACR5#..CBU200910-201204

main13251-0H040-C0×4supersedes 13251-28020-C0i2AZFE..ACR5#..CBU200910-201204

13265BOLT, CONNECTING ROD

main13265-28010×12i2AZFE..ACR5#..CBU; 2GRFE..GSR5#201204-201605

main13265-28020×8i2AZFE..ACR5#..CBU201901

13411CRANKSHAFT

main13401-28010i2AZFE..ACR5#..CBU201605

main13401-31040i2GRFE..GSR5#201204-201409

main13401-31041i2GRFE..GSR5#201410-201605

main13401-0H010supersedes 13401-28010i2AZFE..ACR5#..CBU200601-200812

main13401-0H020supersedes 13401-28010i2AZFE..ACR5#..CBU201204-201605

13434AKEY(FOR OIL PUMP DRIVE SPLINE)

main95161-30416i2AZFE..ACR5#..CBU201605

13471PULLEY, CRANKSHAFT

main13470-28020i2AZFE..ACR5#..CBU201605

main13470-31030i2GRFE..GSR5#..CBU200812-201204

main13470-0H030supersedes 13470-28020i2AZFE..ACR5#..CBU200601-200812

13471AKEY, CRANKSHAFT(FOR CRANKSHAFT PULLEY SET)

main95161-30416i2AZFE..ACR5#..CBU201605

13471CBOLT(FOR CRANKSHAFT PULLEY SET)

main90119-14106supersedes 90119-14175i2AZFE..ACR5#..CBU201809

main90119-14175i2AZFE..ACR5#..CBU201605-201808

main90119-16004i2GRFE..GSR5#201204-201412

main90119-16020i2GRFE..GSR5#201501-201605

main90119-C0124supersedes 90119-14175i2AZFE..ACR5#..CBU200812-201204

main90119-C0499supersedes 90119-14175i2AZFE..ACR5#..CBU201505-201605

13519GEAR, OIL PUMP DRIVE

main13519-28010i2AZFE..ACR5#..CBU201605

main13519-0H050supersedes 13519-28010i2AZFE..ACR5#..CBU201204-201605

13521GEAR OR SPROCKET, CRANKSHAFT TIMING

main13521-28030i2AZFE..ACR5#..CBU201605

main13521-31040i2GRFE..GSR5#..CBU200601-200610

main13521-31041i2GRFE..GSR5#201204-201605

main13521-0H050supersedes 13521-28030i2AZFE..ACR5#..CBU200812-201204

13601ABALANCESHAFT SUB-ASSY, NO.1

main13601-28021i2AZFE..ACR5#..CBU201605

main13601-0H030supersedes 13601-28021i2AZFE..ACR5#..CBU201204-201403

main13601-0H031supersedes 13601-28021i2AZFE..ACR5#..CBU201403-201605

main13601-28020supersedes 13601-28021i2AZFE..ACR5#..CBU200812-201204

13602BALANCESHAFT SUB-ASSY, NO.2

main13602-28020i2AZFE..ACR5#..CBU201605

main13602-0H030supersedes 13602-28020i2AZFE..ACR5#..CBU200605-200812

19315PLATE, CRANK ANGLE SENSOR, NO.1

main19315-28010i2AZFE..ACR5#..CBU201605

24 parts on this diagram · 2 diagrams in section
