EPC Data

CYLINDER HEAD

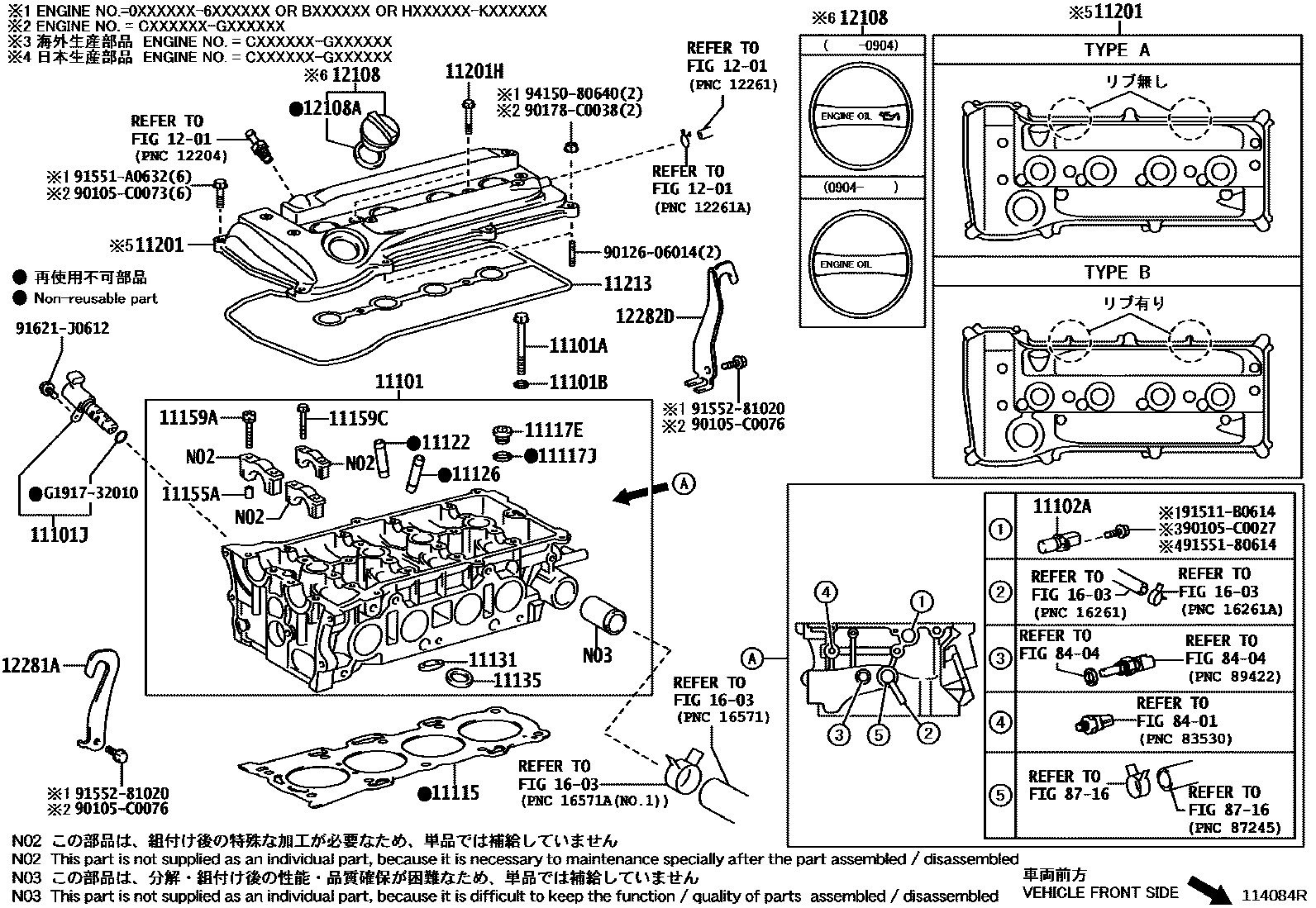

Parts diagram
11101HEAD SUB-ASSY, CYLINDER
main11101-0H011i200601-201204
main11101-0H011i200812-201204
main11101-28012i201204-201605
main11101-28012i200601-201204
main11101-28012i201204-201605
main11101-28012i201605
main11101-39535i200601-201110
main11101-39536i201110-201405
main11101-39537i201405-201605
11101ABOLT(FOR CYLINDER HEAD SET)
main90910-02162i200601-200812
main90910-02162i200601-201605
main90910-02162i200812-201605
main90910-02162i200812-201605
main90910-02162i201204-201410
main90910-02162i201605
main90910-02164i201410-201605
11101BWASHER, PLATE(FOR CYLINDER HEAD SET)
main90201-11034i200812-201605
main90201-11034i200601-201605
main90201-11034i200601-200812
main90201-11034i200812-201605
main90201-11034i201605
11101JVALVE ASSY, CAMSHAFT TIMING OIL CONTROL
main15330-28020i200601-200812
main15330-28020i200601-201605
main15330-28020i200812-201605
main15330-28020i200812-201605
main15330-28020i201605-201910
11102HEAD, CYLINDER, LH
main11102-39055i200601-201110
main11102-39056i201110-201405
main11102-39057i201405-201605
11102ASENSOR, CAMSHAFT POSITION
main90919-05026i200601-201605
main90919-05026i200601-200812
main90919-05026i200812-201605
main90919-05026i200812-201605
main90919-05026i201605
11115GASKET, CYLINDER HEAD
main11115-28040i200812-201605
main11115-28040i200812-201605
main11115-28040i200601-201605
main11115-28040i200601-200812
main11115-28040i201605
main11115-31060i200601-200811
main11115-31080i200811-201605
11117EPLUG, W/HEAD STRAIGHT SCREW, NO.1
main90341-20012i200601-201605
main90341-27006i200601-201605
main90341-27006i200601-200812
main90341-27006i200812-201605
main90341-27006i200812-201605
main90341-27006i201605
11117JGASKET(FOR CYLINDER HEAD SCREW PLUG)
main90430-27005i200812-201605
main90430-27005i200601-201605
main90430-27005i200601-200812
main90430-27005i200812-201605
main90430-27005i201605
11122BUSH, INTAKE VALVE GUIDE
main11122-28010i200801-201605
main11122-28010i200601-200801
main11122-28010i200801-200812
main11122-28010i200812-201605
main11122-28010i200812-201605
main11122-31050i200601-201501
main11122-31070i201501-201605
main11123-28010i200812-201605
main11123-28010i200601-200801
main11123-28010i200801-201605
main11123-28010i200801-200812
main11123-31050i200601-201501
main11123-31070i201501-201605
11126BUSH, EXHAUST VALVE GUIDE
main11126-20020i200812-201605
main11126-20020i200601-200801
main11126-20020i200801-201605
main11126-20020i200801-200812
main11126-20020i200812-201605
main11126-31030i200601-201605
main11127-20020i200801-201605
main11127-20020i200801-200812
main11127-20020i200601-200801
main11127-20020i200812-201605
main11127-31030i200601-201605
11131SEAT, INTAKE VALVE
main11131-0H020i200812-201204
main11131-0H020i200601-201204
main11131-28021i200812-201204
main11131-28021i201204-201312
main11131-28021i200601-201204
main11131-28021i201204-201312
main11131-28040i201312-201605
main11131-28040i201605
main11131-28040i201312-201605
main11131-31040i200601-200611
main11131-31050i200611-201605
main11132-0H020i200601-201204
main11132-28021i200601-201204
main11132-28021i201204-201312
main11132-28040i201312-201605
main11132-28040i201312-201605
main11132-28040i201605
main11132-31040i200601-200610
main11132-31050i200611-201605
11135SEAT, EXHAUST VALVE
main11135-0H020i200601-201204
main11135-0H020i200812-201204
main11135-28040i201605
main11135-28040i200601-201204
main11135-28040i200812-201204
main11135-28040i201204-201605
main11135-28040i201204-201605
main11135-31060i200601-200611
main11135-31080i200611-201605
main11136-0H020i200601-201204
main11136-28040i201605
main11136-28040i201204-201605
main11136-28040i200601-201204
main11136-31060i200601-200610
main11136-31080i200611-201605
11155APIN, RING W/HEAD
main90253-11021i200811-201605
main90253-11021i200601-200812
main90253-11021i200601-200812
main90253-11021i200812-201605
main90253-11021i200812-201605
main90253-11021i201605
main90253-A0007i200609-200811
11159ABOLT(FOR HEAD TO CAMSHAFT BEARING CAP)
main90080-10210i200601-201204
main90080-10210i200812-201204
main90105-08353i201605
main90105-08353i201204-201605
main90105-08353i200601-201204
main90105-08353i200812-201204
main90105-08353i201204-201605
11159CBOLT(FOR HEAD TO CAMSHAFT BEARING CAP)
main90080-11292i200601-201204
main90080-11292i200812-201204
main90119-06902i201605
main90119-06902i200601-201204
main90119-06902i200812-201204
main90119-06902i201204-201605
main90119-06902i201204-201605
11201COVER SUB-ASSY, CYLINDER HEAD
main11201-28031i200812-201103
main11201-28031i200601-201103
main11201-28032i201103-201210
main11201-28032i201103-201210
main11201-28033i201210-201605
main11201-28033i201210-201605
main11201-28033i201605
main11201-31250i200601-201605
11201HBOLT(FOR CYLINDER HEAD COVER)
main90119-06903i200601-201605
main90119-06903i200812-201605
main90119-06903i201605
11213GASKET, CYLINDER HEAD COVER
main11213-28021i200812-201605
main11213-28021i200601-201605
main11213-28021i200601-200812
main11213-28021i200812-201204
main11213-28021i201605
main11213-31050i200601-201605
1201
12108CAP SUB-ASSY, OIL FILLER
main12180-28010i200601-200904
main12180-28010i200601-200812
main12180-28010i200812-200904
main12180-28010i200812-200904
main12180-28010i200812-201504
main12180-38010i200904-201605
main12180-38010i200904-201204
main12180-38010i200904-201605
main12180-38010i201505-201605
12108AGASKET(FOR OIL FILLER CAP)
main90430-35001i201505-201605
main90430-35001i200904-201605
main90430-35001i200904-201605
main90430-35001i200904-201605
main90430-37004i200812-201505
main90430-37004i200601-200904
main90430-37004i200601-200812
main90430-37004i200812-200904
main90430-37004i200812-200904
12281AHANGER, ENGINE, NO.1
main12281-0H010i200812-201204
main12281-0H010i200812-201204
main12281-0H010i200805-201204
main12281-28010i201204-201605
main12281-28010i200601-201204
main12281-28010i200812-201204
main12281-28010i201204-201605
main12281-28010i201605
main12281-31120i200601-201412
main12281-31121i201501-201605
12282DHANGER, ENGINE, NO.2
main12282-0H010i200812-201204
main12282-0H010i200812-201204
main12282-0H010i200805-201204
main12282-28010i200812-201204
main12282-28010i200601-201204
main12282-28010i201204-201605
main12282-28010i201204-201605
main12282-28010i201605
main12282-31100i200601-201605
1603
8401
8404
8716
90105C0027
90105C0073
90105C0076
9012606014
90178C0038
91511B0614
9155180614
91551A0632
9155281020
91621J0612
9415080640
G191732010

40 parts on this diagram · 4 diagrams in section
