CYLINDER HEAD

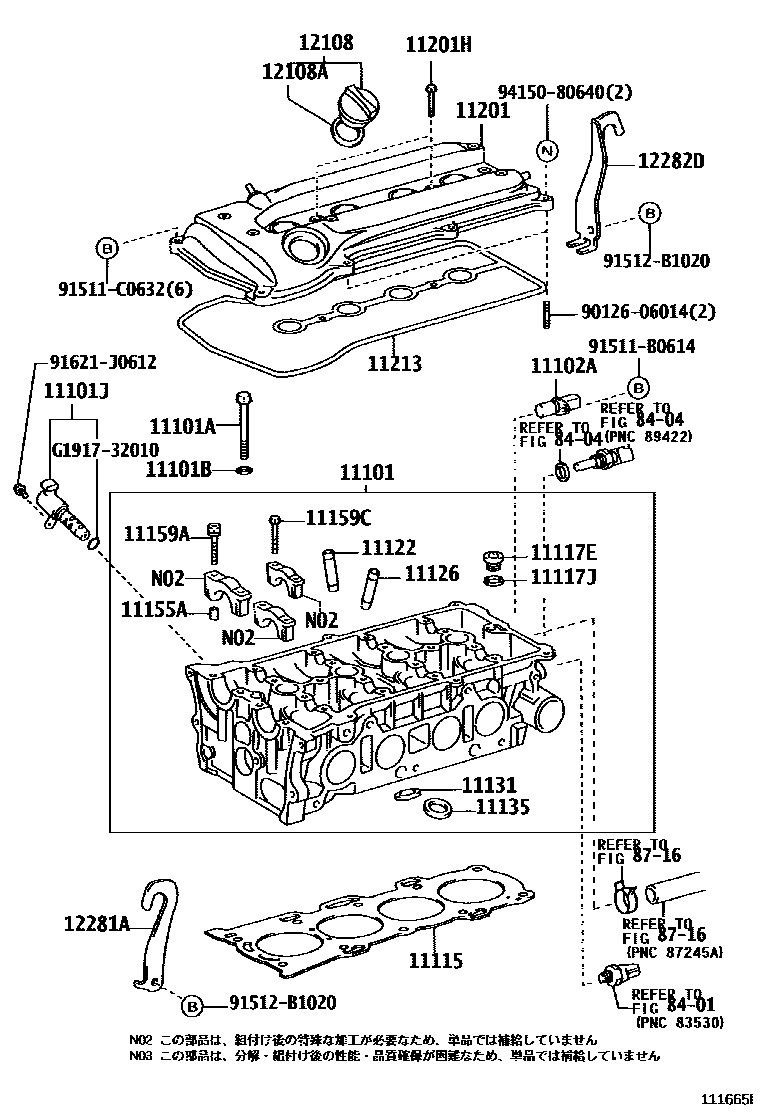

Parts diagram
11101HEAD SUB-ASSY, CYLINDER
main11101-0H010i200504-200508
main11101-0H011i200508
main11101-28010i200002-200105
main11101-28012i200508
main11101-29436i199912-200004
main11101-29437i200004-200304
main11101-29438i200304
11101ABOLT(FOR CYLINDER HEAD SET)
main90910-02117i199912-200304
main90910-02141i200002-200601
11101BWASHER, PLATE(FOR CYLINDER HEAD SET)
main90201-11031i199912-200304
main90201-11033i200002-200304
main90201-11034i200304-200601
11101JVALVE ASSY, CAMSHAFT TIMING OIL CONTROL
main15330-20010i199912-200302
main15330-20011i200302-200304
main15330-28020i200002-200304
main15340-20010i199912-200302
main15340-20011i200302-200304
11102HEAD, CYLINDER, LH
main11102-29056i199912-200004
main11102-29057i200004-200304
main11102-29058i200304
11102ASENSOR, CAMSHAFT POSITION
main90919-05026i200002-200601
11115GASKET, CYLINDER HEAD
main11115-20030i199912-200310
main11115-20032i200310
main11115-28010i200002-200104
main11115-28011i200104-200304
main11115-28012i200304-200508
main11115-28013i200508-200511
main11115-28040i200511-200601
11117EPLUG, W/HEAD STRAIGHT SCREW, NO.1
main90341-24013i199912-200304
main90341-27006i200002-200304
11117JGASKET(FOR CYLINDER HEAD SCREW PLUG)
main90430-24246i199912-200304
main90430-27005i200002-200304
11122BUSH, INTAKE VALVE GUIDE
main11122-20020i199912-200304
main11122-28010i200002-200304
main11123-20020i199912-200304
main11123-28010i200002-200304
11126BUSH, EXHAUST VALVE GUIDE
main11126-20020i199912-200304
main11127-20020i199912-200304
11131SEAT, INTAKE VALVE
main11131-0H020i200511-200601
main11131-28010i200002-200105
main11131-28021i200105-200511
main11131-28021i200511-200601
main11131-62030i199912-200302
main11131-62050i200302-200304
main11132-0H020i200511-200601
main11132-28010i200002-200105
main11132-28021i200105-200511
main11132-28021i200511-200601
main11132-62030i199912-200302
main11132-62050i200302-200304
11135SEAT, EXHAUST VALVE
main11135-0H020i200511-200601
main11135-20040i200004-200304
main11135-28010i200002-200105
main11135-28030i200105-200301
main11135-28040i200301-200511
main11135-28040i200511-200601
main11135-62020i199912-200004
main11136-0H020i200511-200601
main11136-20040i200004-200304
main11136-28010i200002-200105
main11136-28030i200105-200301
main11136-28040i200301-200511
main11136-28040i200511-200601
main11136-62020i199912-200004
11155APIN, RING W/HEAD
main90253-10004i199912-200304
main90253-11001i200002-200011
main90253-11004i200011-200107
main90253-11021i200107-200304
11159ABOLT(FOR HEAD TO CAMSHAFT BEARING CAP)
main90080-10210i200504
main90105-08353i200002-200304
main90105-08353i200304
main90119-07009i199912-200304
11159CBOLT(FOR HEAD TO CAMSHAFT BEARING CAP)
main90080-11292i200504-200601
main90119-06902i200002-200304
main90119-06902i200304-200601
main90119-07009i199912-200304
11201COVER SUB-ASSY, CYLINDER HEAD
main11201-20040i199912-200101
main11201-20060i200101-200206
main11201-20080i200206-200411
main11201-20100i200411-200601
main11201-28010i200002-200003
main11201-28011i200003-200007
main11201-28012i200007-200107
main11201-28013i200107-200207
main11201-28014i200207-200511
main11201-28031i200511-200601
11201HBOLT(FOR CYLINDER HEAD COVER)
main90119-06903i200002-200601
11213GASKET, CYLINDER HEAD COVER
main11213-20030i199912-200304
main11213-28010i200002-200003
main11213-28021i200003-200601
12108CAP SUB-ASSY, OIL FILLER
main12180-20030i199912-200304
main12180-21010i200002-200007
main12180-28010i200007-200601
12108AGASKET(FOR OIL FILLER CAP)
main12195-20020i199912-200304
main90430-37004i200007-200601
main90430-37140i200002-200007
12281AHANGER, ENGINE, NO.1
main12281-20050i199912-200304
main12281-28010i200002-200601
12282DHANGER, ENGINE, NO.2
main12282-20020i199912-200304
main12282-28010i200002-200601
8401
8404
8716
9012606014
91511B0614
91511C0632
91512B1020
91621J0612
9415080640
G191732010

33 parts on this diagram · 2 diagrams in section
