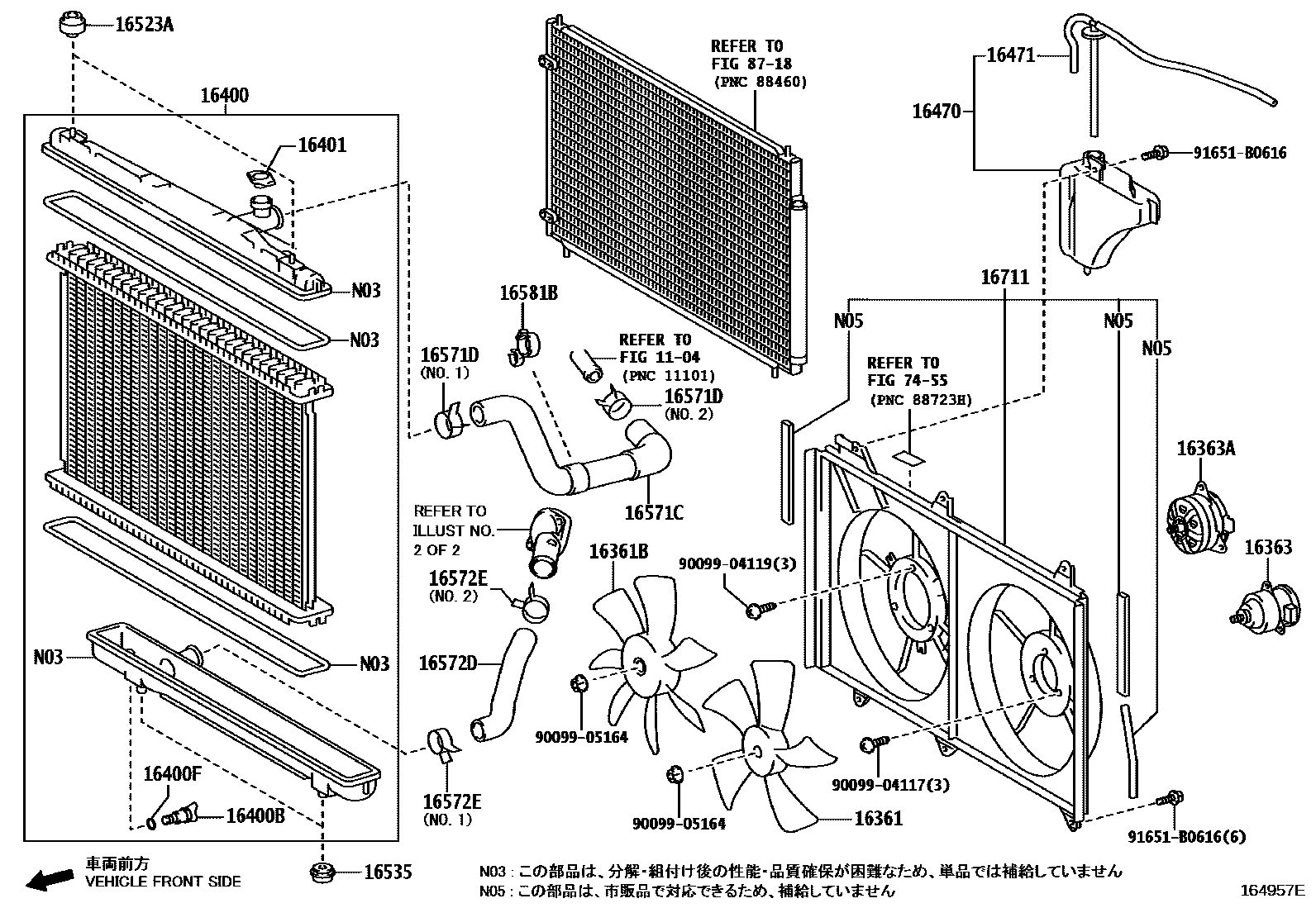

RADIATOR & WATER OUTLET

Parts diagram
1104CYLINDER HEAD
16361FAN
main16361-28021i201004-201401
16361BFAN, NO.2
main16361-28030i200706-201004
16363MOTOR, COOLING FAN
main16363-23010i200706-201004
16363AMOTOR, COOLING FAN, NO.2
main16363-21030i200706-201004
16400RADIATOR ASSY
main16400-37220i200706-201004
16400BPLUG, RADIATOR DRAIN COCK
main23322-54010i200706-201004
16400FPACKING(FOR RADIATOR DRAIN COCK)
main16492-21050i200706-201004
16401CAP SUB-ASSY, RADIATOR
main16401-31480i200706-201004
16470TANK ASSY, RADIATOR RESERVE
main16470-28070i200706-201004
16471CAP SUB-ASSY, RESERVE TANK
main16405-28040i200706-201004
16523ACUSHION, RADIATOR SUPPORT
main16523-28010×2i201004-201401
16535SUPPORT, RADIATOR, LOWER
main16535-74150×2i200706-201004
16571CHOSE, RADIATOR, NO.1
main16571-37080i200706-200711
main16571-37081i200712-201004
16571DCLIP, RADIATOR HOSE, NO.1
main90466-37002i200706-201004
main90467-33006i200706-200903
main96136-43901i200904-201004
16572DHOSE, RADIATOR, NO.2
main16572-37070i201004-201401
16572ECLIP, RADIATOR HOSE, NO.2
main90466-37002i200706-201004
main90467-37005i200706-201004
16581CLAMP, HOSE(FOR WATER HOSE)
main16581-21030i201004-201401
main16581-37010i201004-201401
16581BCLAMP, HOSE(FOR RADIATOR HOSE)
main16581-37030i200706-200711
main16581-37031i200712-201004
16711SHROUD, FAN
main16711-28210i200706-201004
7455CAUTION PLATE
8718HEATING & AIR CONDITIONING - COOLER PIPING
9009904117
9009904119
9009905164
91651B0616

26 parts on this diagram · 2 diagrams in section
