CARBURETOR

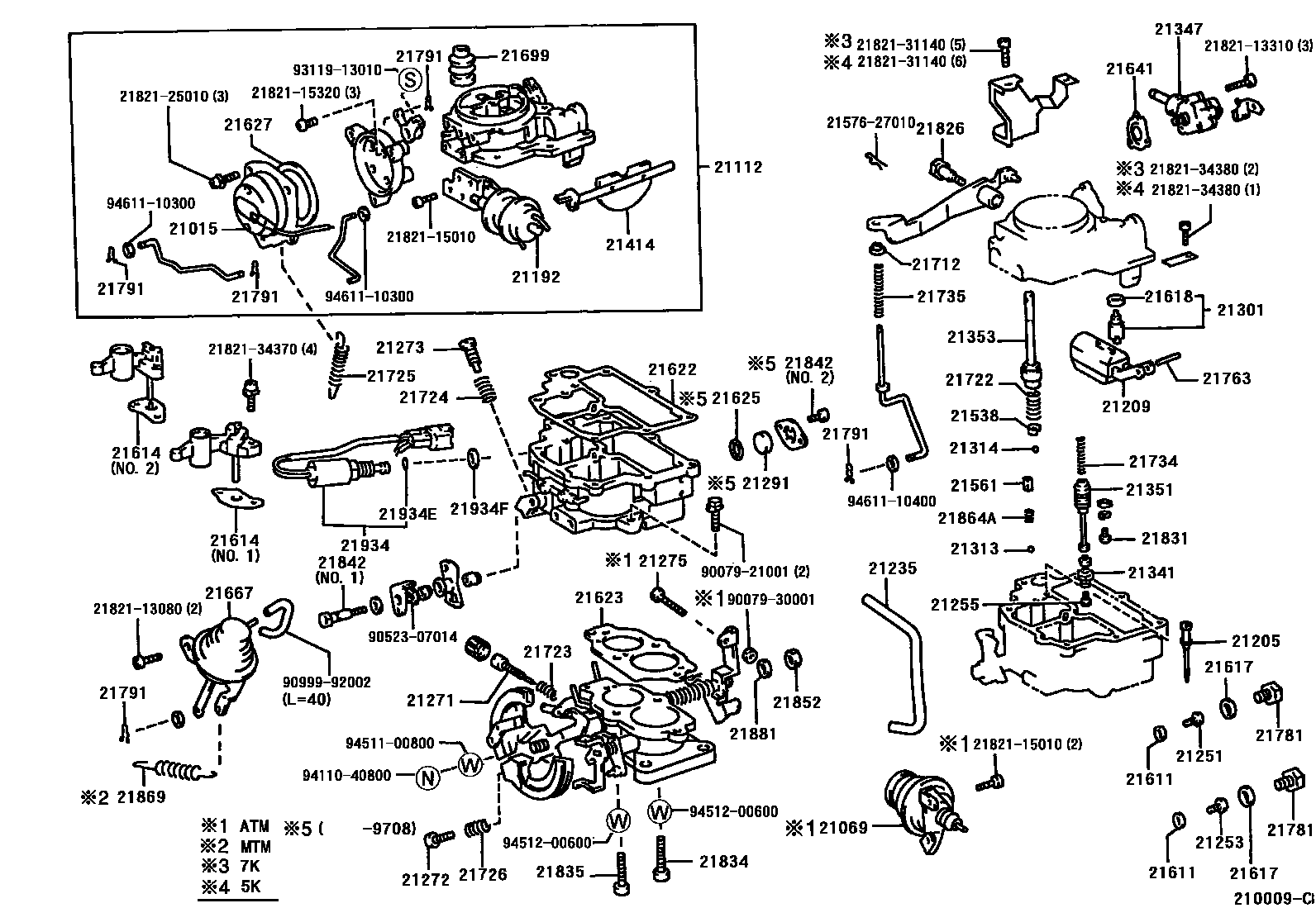

Parts diagram
21015HOUSING SUB-ASSY, COIL
main21015-1E040i199611-199812
21069DASH POT SUB-ASSY
main21069-1E050i199611-199812
21112HORN, AIR
main21112-1E040i199611-199812
main21112-1E090i199611-199812
21192BREAKER
main21192-13790i199611-199812
21205JET SUB-ASSY, SLOW
main21205-13890i199611-199812
main21205-1E090i199611-199812
21209FLOAT SUB-ASSY
main21209-13310i199611-199812
21235PIPE OR HOSE, CONNECTING
main21235-1E040i199611-199812
main90079-70004i199611-199812
21251JET, 1ST MAIN
main21251-13700i199611-199812
main90999-41110i199611-199812
21253JET, 2ND MAIN
main90999-42159i199611-199812
main90999-42165i199611-199812
21255JET, POWER
main90999-43100i199611-199812
21271SCREW, IDLE ADJUSTING
main21271-13271i199611-199812
main21271-1E040i199611-199812
21272SCREW, 1ST IDLE ADJUSTING
main21814-33010i199611-199812
21273SCREW, THROTTLE ADJUSTING
main21273-24231i199611-199812
21275SCREW, ADJUSTING
main21275-11630i199611-199812
21291GLASS, LEVEL GAGE
main21291-34320i199611-199708
21301VALVE SUB-ASSY, NEEDLE
main21301-13310i199611-199812
21313BALL, STEEL, NO.1(FOR DISCHARGE WEIGHT)
main21313-11020i199611-199812
21314BALL, STEEL, NO.2(FOR PUMP PLUNGER)
main21314-60010i199611-199812
21341VALVE, POWER
main21304-30010i199611-199812
21347VALVE, SOLENOID
main21347-13770i199611-199812
21351PISTON, POWER
main21351-1E050i199710-199812
main21351-24230i199611-199710
21353PLUNGER, PUMP
main21353-15370i199611-199812
main21353-34060i199611-199812
21414SHAFT, CHOKE
main21054-13391i199611-199812
21538RETAINER, BALL CHECK
main21538-31010i199611-199812
21561WEIGHT, PUMP DISCHARGE
main21575-11730i199611-199812
21611GASKET, MAIN JET
main21611-22010×2i199611-199812
21614GASKET, VENTURI
main21614-13430i199611-199812
main21614-24580i199611-199812
21617GASKET, MAIN PASSAGE PLUG
main21617-30010×2i199611-199812
21618GASKET, NEEDLE VALVE SEAT
main21618-14010i199611-199812
21622GASKET, AIR HORN
main21622-13430i199611-199812
21623GASKET, BODY FLANGE
main21623-13430i199611-199812
21625GASKET, LEVEL GAGE
main21655-60200i199611-199708
21627GASKET, COIL HOUSING
main21627-28090i199611-199812
21641GASKET(FOR THERMOSTATIC VALVE COVER)
main21641-13311i199611-199812
21667DIAPHRAGM
main21667-1E020i199611-199812
main21667-1E040i199611-199812
main21667-1E050i199611-199812
main21667-1E090i199611-199812
21699BOOT(FOR PUMP PLUNGER)
main21699-28150i199611-199812
21712BUSH, SLIDING ROD
main21712-38010i199611-199812
21722SPRING, PUMP DAMPING
main21722-22010i199611-199812
21723SPRING, IDLE ADJUSTING
main21723-21030i199611-199812
21724SPRING, THROTTLE ADJUSTING
main21864-24230i199611-199812
21725SPRING, 2ND THROTTLE BACK
main21725-11610i199611-199812
21726SPRING, 1ST IDLE ADJUSTING
main21726-40010i199611-199812
21734SPRING, POWER PISTON
main21734-33081i199611-199710
main21734-34030i199710-199812
21735SPRING, PUMP ARM
main21735-22010i199611-199812
21763PIN, FLOAT LEVER
main21763-38010i199611-199812
21781PLUG, MAIN PASSAGE(FOR CARBURETOR JET)
main21781-15230×2i199611-199812
21791RING, SNAP, NO.1(FOR CARBURETOR LINK)
main21791-13010×6i199611-199812
21826SCREW, PUMP ARM SET
main21826-24470i199611-199812
21831SCREW, POWER PISTON STOP
main21821-15060i199611-199812
21834SCREW, SET, NO.2(FOR CARBURETOR BODY SET)
main21834-31010i199611-199812
21835SCREW, SET, NO.3(FOR CARBURETOR BODY SET)
main21835-40010i199611-199812
21842SCREW, SET(FOR CARBURETOR LEVEL GAGE CLAMP SET)
main21842-13790i199611-199708
main21842-33010×2i199611-199708
21852NUT, THROTTLE LEVER SET
main21852-30010i199611-199812
21864ASPRING(FOR PUMP DISCHARGE WEIGHT)
main21864-11730i199611-199812
main21864-13870i199611-199812
21869SPRING(FOR MAIN JET)
main21869-11840i199611-199812
21881WASHER, LOCK(FOR THROTTLE SHAFT)
main21881-60010i199611-199812
21934SOLENOID, THROTTLE VALVE
main21062-1E040i199611-199812
main21062-1E090i199611-199812
21934ERING, O(FOR SOLENOID VALVE)
main21655-44101i199611-199812
21934FGASKET
main21649-38010i199611-199812
2157627010CLIP, PUMP STRAINER
2182113080SCREW, 2ND THROTTLE VALVE SET
2182113310SCREW, 2ND THROTTLE VALVE SET
2182115010SCREW, 2ND THROTTLE VALVE SET
2182115320SCREW, 2ND THROTTLE VALVE SET
2182125010SCREW, 2ND THROTTLE VALVE SET
2182131140SCREW, 2ND THROTTLE VALVE SET
2182134370SCREW, 2ND THROTTLE VALVE SET
2182134380SCREW, 2ND THROTTLE VALVE SET
9007921001
9007930001
9052307014
9099992002
9311913010
9411040800
9451100800
9451200600
9461110300
9461110400

78 parts on this diagram · 1 diagram in section
