EPC Data

CYLINDER BLOCK

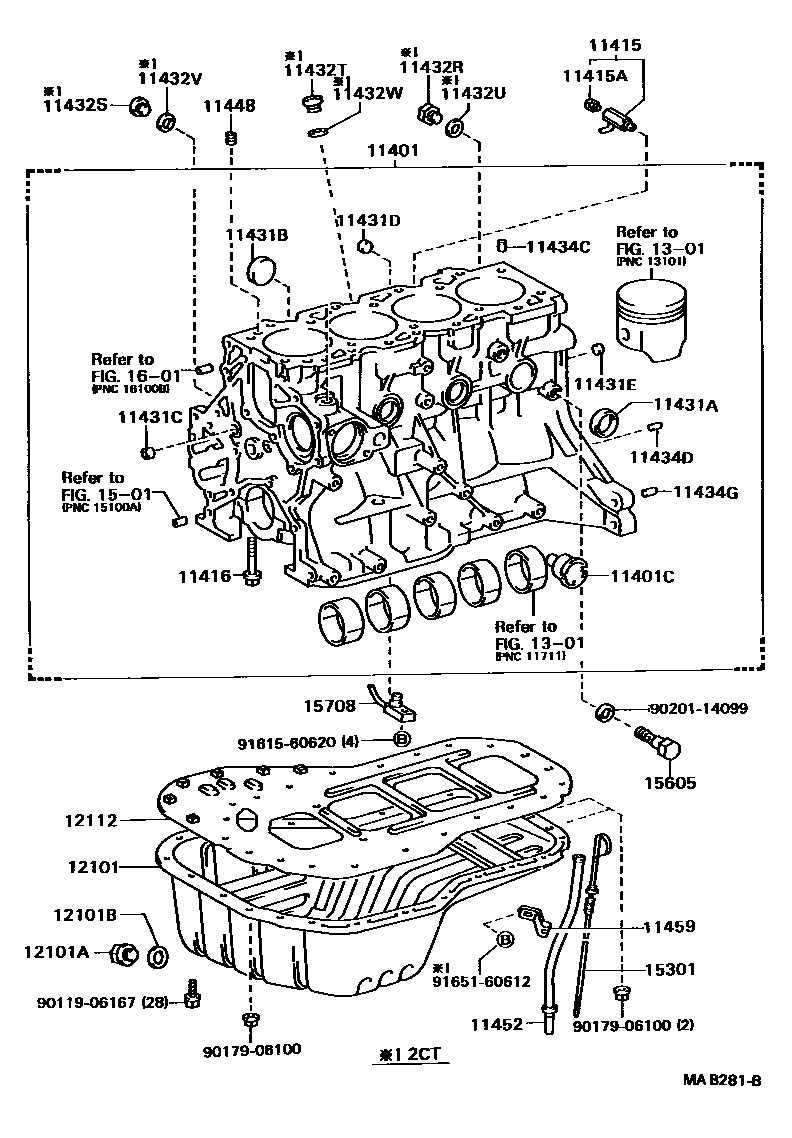

Parts diagram
11401BLOCK SUB-ASSY, CYLINDER
main11401-19038i198808-199008
main11401-19335i199008-199201
main11401-69345i198808-199006
main11401-69355i199006-199201
main11401-69365i198808-199008
main11401-69425i199008-199201
main11401-79066i198808-199201
main11401-79086i198808-198908
main11401-79088i198908-199201
11401CFLANGE(FOR WATER BY-PASS)
main16353-64010i198808-199112
main16353-64011i199112-199201
11415COCK SUB-ASSY, WATER DRAIN(FOR CYLINDER BLOCK)
main90910-09088i198808-199201
main96431-53828i198808-199201
11415APLUG, WATER DRAIN COCK(FOR CYLINDER BLOCK)
main90910-09087i198808-199201
main96432-23814i198808-199201
11416BOLT(FOR CRANKSHAFT BEARING CAP SET)
main90910-02019i198808-199201
main90910-02032i198808-199201
main90910-02061i198808-199201
11431APLUG, TIGHT, NO.1(FOR CYLINDER BLOCK)
main90331-47025i198808-199201
main96411-01800i198808-199201
main96411-43500i198808-199201
11431BPLUG, TIGHT, NO.2(FOR CYLINDER BLOCK)
main96411-43000i198808-199201
main96411-43500i198808-199201
main96411-44500i198808-199201
11431CPLUG, TIGHT, NO.3(FOR CYLINDER BLOCK)
main96411-41800i198808-199201
main96411-43500i198808-199201
main96411-45000i198808-199201
11431DPLUG, TIGHT, NO.4(FOR CYLINDER BLOCK)
main96411-41800i198808-199201
main96411-45000i198808-199201
11431EPLUG, TIGHT, NO.5(FOR CYLINDER BLOCK)
main96411-41800i198808-199201
main96412-01800i198808-199201
11432RPLUG, W/HEAD STRAIGHT SCREW, NO.1(FOR CYLINDER BLOCK)
main90341-18006i198808-199201
11432SPLUG, W/HEAD STRAIGHT SCREW, NO.2(FOR CYLINDER BLOCK)
main90341-27002i198808-199201
11432TPLUG, W/HEAD STRAIGHT SCREW, NO.3(FOR CYLINDER BLOCK)
main90341-22001i198808-199201
11432UGASKET, STRAIGHT SCREW PLUG NO.1(FOR CYLINDER BLOCK)
main90430-18001i198808-199201
11432VGASKET, STRAIGHT SCREW PLUG NO.2(FOR CYLINDER BLOCK)
main90210-27001i198808-199201
11432WGASKET, STRAIGHT SCREW PLUG NO.3(FOR CYLINDER BLOCK)
main90430-22003i198808-199201
11434CPIN, STRAIGHT (FOR CYLINDER HEAD SET)
main90250-08120i198808-199201
main90253-14001i198808-199201
11434DPIN, STRAIGHT(FOR ENGINE REAR OIL SEAL)
main90250-06068i198808-199201
main90250-08120i198808-199201
11434GPIN, STRAIGHT(FOR END PLATE)
main90250-10113i198808-199201
11448ORIFICE, CYLINDER BLOCK OIL
main11448-54010i198808-199009
main11448-54020i199009-199201
11452GUIDE, OIL LEVEL GAGE
main11452-13030i198808-199201
main11452-64020i198808-199201
main11452-71020i198808-199201
11459SUPPORT, OIL LEVEL GAGE GUIDE
main11459-71011i198808-199201
main90929-01026i198808-199201
12101PAN SUB-ASSY, OIL
main12101-13070i198808-199201
main12101-64070i198808-199201
main12101-64090i198808-199201
main12101-71031i198808-199201
12101APLUG(FOR OIL PAN DRAIN)
main90341-12012i198808-199201
12101BGASKET(FOR OIL PAN DRAIN PLUG)
main90430-12019i198808-199008
main90430-12027i199008-199201
main90430-12028i199008-199108
12112PAN, OIL NO.2
main12112-64050i198808-199201
1301
1501
15301GAGE SUB-ASSY, OIL LEVEL
main15301-13040i198808-199201
main15301-64020i198808-198912
main15301-64050i198912-199201
main15301-71020i198808-199201
15605VALVE SUB-ASSY, OIL CHECK
main15605-64020i198808-199201
15708NOZZLE SUB-ASSY, OIL, NO.1
main15790-64020i198808-199105
main15790-64021i199105-199201
1601
9011906167
9017906100
9020114099
9161560620
9165160612

37 parts on this diagram · 3 diagrams in section
