LOCK CYLINDER SET

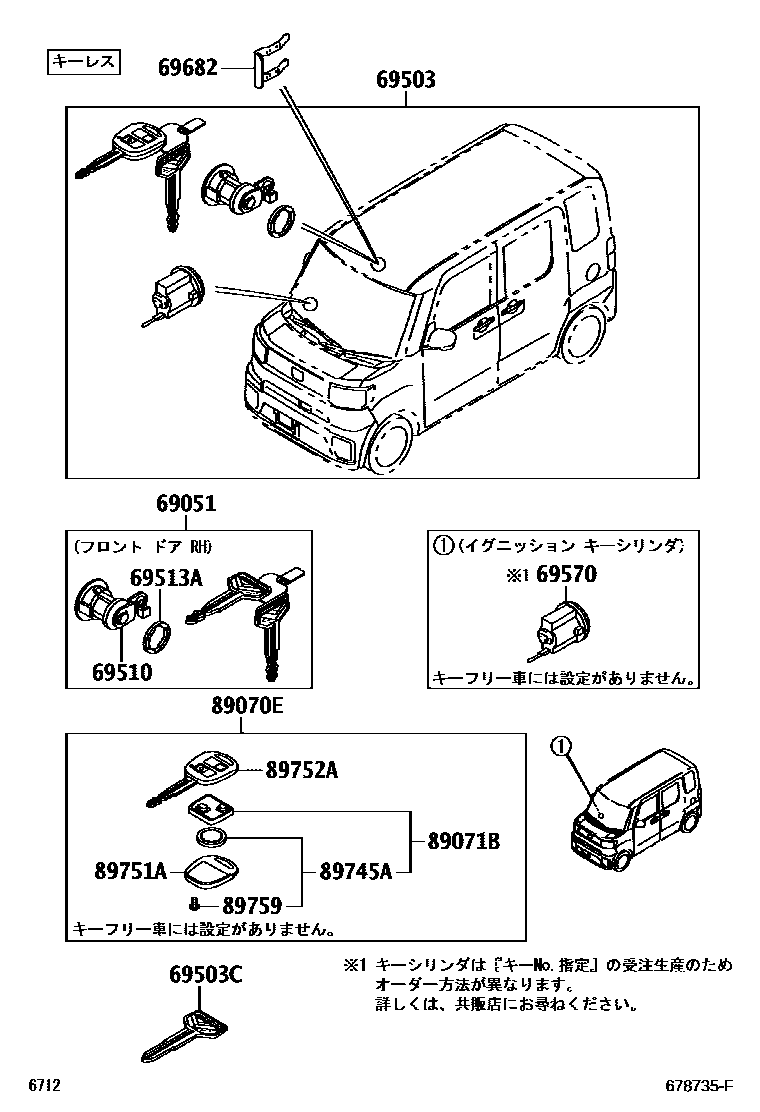

Parts diagram
69051CYLINDER & KEY SET, DOOR LOCK, RH
main69005-B2C30i201507-201605
main69051-B2250i201605
main69051-B2280i201507-201605
69503CYLINDER SET, LOCK
main69005-B2C20i201507-201605
main69005-B2C30i201507-201605
main69005-B2E00i201605
main69005-B2E30i201605
69503CKEY, SUB
main69516-B2120i201507-201605
main69516-B2140i201605
main90999-00153i201605
69510CYLINDER ASSY, FRONT DOOR LOCK, RH
main69510-97205i201507-201605
main69510-B2020i201605
69513APAD, DOOR CYLINDER
main69513-87201i201605
69570CYLINDER ASSY, IGNITION SWITCH LOCK
main69570-B2040i201705
69682RETAINER, LOCK CYLINDER
main69682-97202i201605
89070ETRANSMITTER ASSY, DOOR CONTROL
main89070-B1022i201507-201605
main89070-B1070i201605
89071BMODULE SET, TRANSMITTER SUB-ASSY, DOOR CONTROL
main89071-B1021i201507-201605
main89071-B2070i201605
89745ABATTERY, TRANSMITTER
main89745-B2010i201507-201605
main89745-B2050i201605
main89745-B2060i201605
89751ACOVER, TRANSMITTER HOUSING
main89751-B1050i201605
main89751-B2120×2i201605
main89751-B4020i201507-201605
89752ACASE, TRANSMITTER HOUSING
main89752-B1010i201507-201605
main89752-B1030i201605
main89752-B1050i201605
89759SCREW, DOOR CONTROL TRANSMITTER
main89759-B2010i201507-201605

13 parts on this diagram · 4 diagrams in section
