LOCK CYLINDER SET

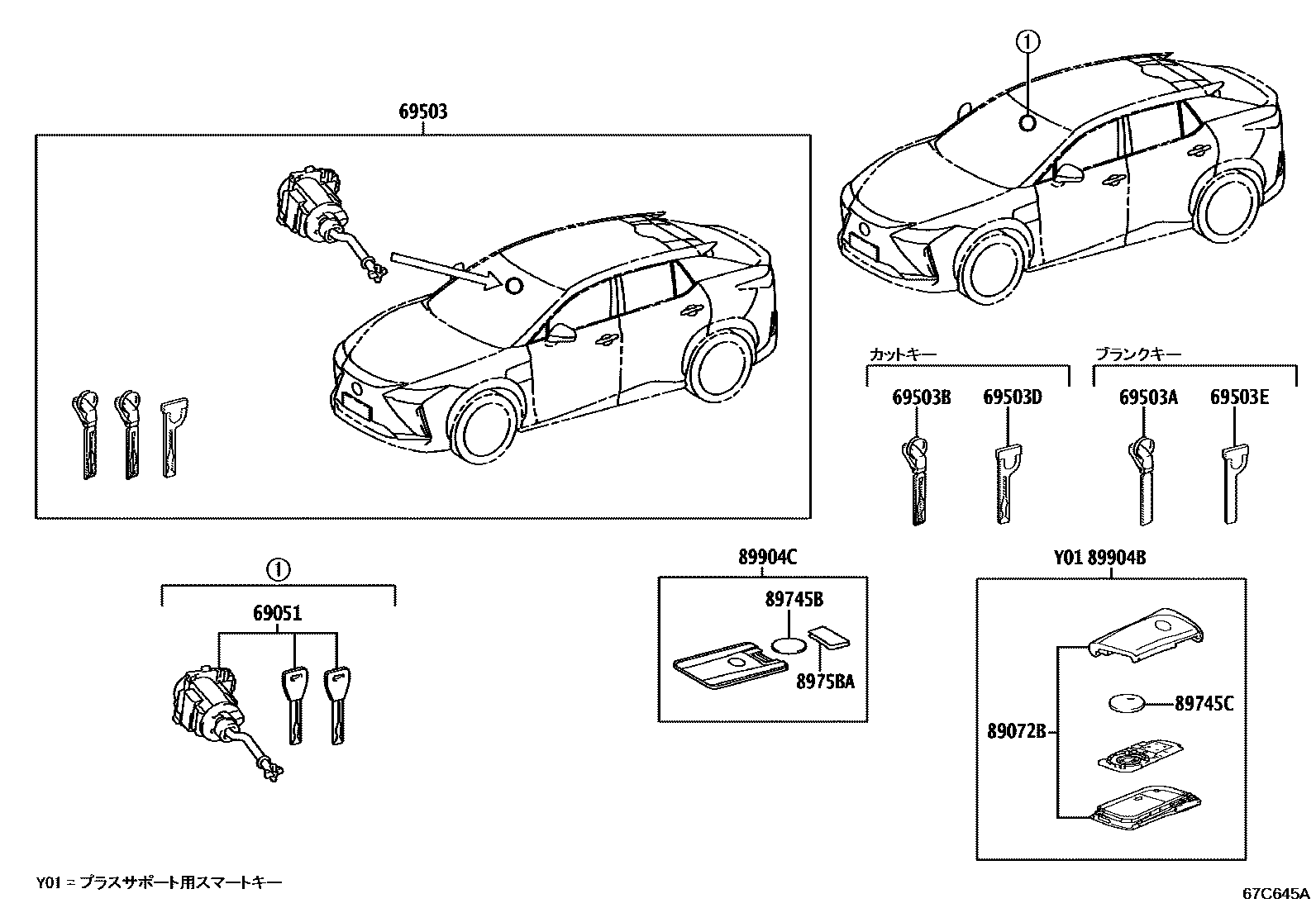

Parts diagram
69051CYLINDER & KEY SET, DOOR LOCK, RH
main69051-46030i202311
69503CYLINDER SET, LOCK
main69005-46080i202311
69503AKEY, BLANK
main69515-33150i202311
69503BKEY, CUT
main69515-33140i202311
69503DKEY, CUT(CARD KEY)
main69515-12270i202311
69503EKEY, BLANK(CARD KEY)
main69515-12350i202311
89072BHOUSING SET, DOOR CONTROL TRANSMITTER (FOR SMART KEY)
main89072-78380×2i202311
89745BBATTERY, TRANSMITTER(CARD KEY)
main89745-50030i202311
89745CBATTERY, TRANSMITTER
main89745-50020i202311
8975BACOVER, TRANSMITTER BATTERY HOUSING(CARD KEY)
main8975B-50030i202311
89904BTRANSMITTER SUB-ASSY, ELECTRICAL KEY
main8990H-48160supersedes 8990H-48161i202311-202312
main8990H-48161i202401
89904CTRANSMITTER SUB-ASSY, ELECTRICAL KEY(CARD KEY)
main8990H-78531i202311

12 parts on this diagram · 1 diagram in section
