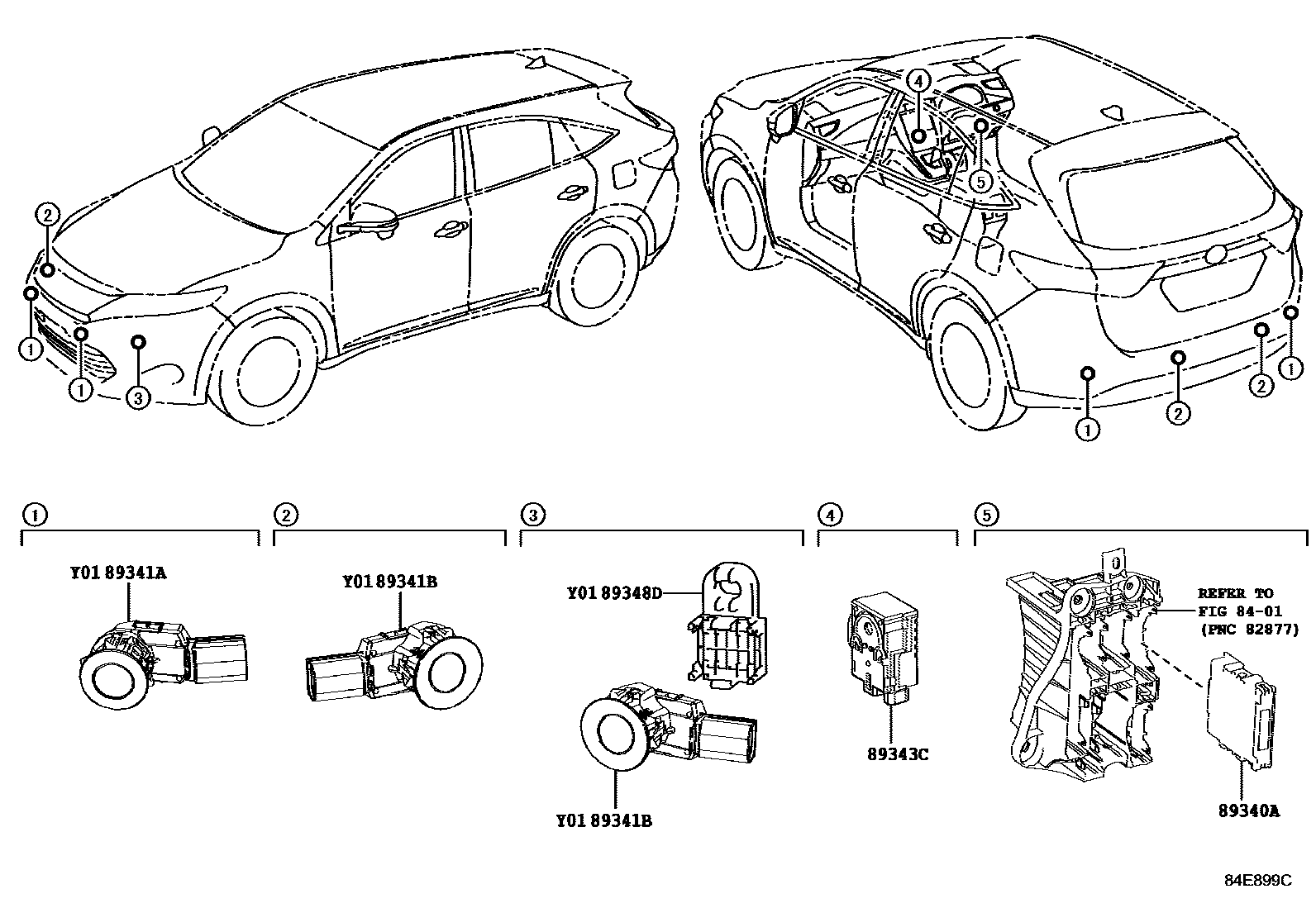

CLEARANCE & BACK SONAR

0001 1 0002 1

8401SWITCH & RELAY & COMPUTER

→ Go to FIG 84-01

89340ACOMPUTER ASSY, CLEARANCE WARNING

main89340-48190iASU6#,AVU65,ZSU6#..ELEGC,PREM; ASU6#,AVU65,ZSU6#..PROGR201705-202005

main89340-48040iAVU65,ZSU6#..ELEGC,GRAND; AVU65,ZSU6#..ELEGC,PREM201312-201705

main89340-48200iASU6#,AVU65,ZSU6#..ELEGC201705-202005

89341ASENSOR, ULTRASONIC, NO.1

main89341-48020-A0×4iAVU65,ZSU6#..GRAND201506-201511

main89341-48020-B0×4iAVU65,ZSU6#..ELEGC,GRAND; AVU65,ZSU6#..ELEGC,PREM201312-201511

main89341-48020-B1×4iAVU65,ZSU6#..ELEGC,GRAND; AVU65,ZSU6#..ELEGC,PREM201312-201505

main89341-48020-C0×4iAVU65,ZSU6#..ELEGC,GRAND; AVU65,ZSU6#..ELEGC,PREM201312-201511

main89341-48020-C1×4iAVU65,ZSU6#..ELEGC,GRAND; AVU65,ZSU6#..ELEGC,PREM201312-201511

main89341-48020-C2×4iAVU65,ZSU6#..ELEGC,GRAND; AVU65,ZSU6#..ELEGC,PREM201505-201511

main89341-48020-D0×4iAVU65,ZSU6#..ELEGC,GRAND; AVU65,ZSU6#..ELEGC,PREM201312-201511

main89341-48020-D1×4iAVU65,ZSU6#..PREM201505-201511

main89341-48020-E0×4iAVU65,ZSU6#..GRAND201506-201511

main89341-48021-A0×4iAVU65,ZSU6#; AVU65,ZSU6#..ELEGC,GRAND201512-201705

main89341-48021-B0×4iAVU65,ZSU6#; AVU65,ZSU6#..ELEGC,GRAND201512-201705

main89341-48021-C0×4iAVU65,ZSU6#; AVU65,ZSU6#..ELEGC,GRAND201512-201705

main89341-48021-C1×4iAVU65,ZSU6#; AVU65,ZSU6#..ELEGC,GRAND201512-201705

main89341-48021-C2×4iAVU65,ZSU6#; AVU65,ZSU6#..ELEGC,GRAND201512-201705

main89341-48021-D0×4iAVU65,ZSU6#; AVU65,ZSU6#..ELEGC,GRAND201512-201705

main89341-48021-D1×4iAVU65,ZSU6#..PREM201512-201605

main89341-48021-E0×4iAVU65,ZSU6#; AVU65,ZSU6#..ELEGC,GRAND201512-201705

main89341-48021-J0×4iAVU65,ZSU6#..PREM201605-201705

89341BSENSOR, ULTRASONIC, NO.2

main89341-48030-A0×4iAVU65,ZSU6#..ELEGC,GRAND; AVU65,ZSU6#..ELEGC,PREM201312-201511

main89341-48030-B0×4iAVU65,ZSU6#..ELEGC,GRAND; AVU65,ZSU6#..ELEGC,PREM201312-201511

main89341-48030-B1×4iAVU65,ZSU6#..ELEGC,GRAND; AVU65,ZSU6#..ELEGC,PREM201312-201505

main89341-48030-C0×4iAVU65,ZSU6#..ELEGC,GRAND; AVU65,ZSU6#..ELEGC,PREM201312-201511

main89341-48030-C1×4iAVU65,ZSU6#..ELEGC,GRAND; AVU65,ZSU6#..ELEGC,PREM201312-201511

main89341-48030-C2×4iAVU65,ZSU6#..ELEGC,GRAND; AVU65,ZSU6#..ELEGC,PREM201505-201511

main89341-48030-D0×4iAVU65,ZSU6#..ELEGC,GRAND; AVU65,ZSU6#..ELEGC,PREM201312-201511

main89341-48030-D1×4iAVU65,ZSU6#..PREM201505-201511

main89341-48030-E0×4iAVU65,ZSU6#..ELEGC,GRAND; AVU65,ZSU6#..ELEGC,PREM201312-201511

main89341-48031-A0×4iAVU65,ZSU6#; AVU65,ZSU6#..ELEGC,GRAND201512-201705

main89341-48031-B0×4iAVU65,ZSU6#; AVU65,ZSU6#..ELEGC,GRAND201512-201705

main89341-48031-C0×4iAVU65,ZSU6#; AVU65,ZSU6#..ELEGC,GRAND201512-201705

main89341-48031-C1×4iAVU65,ZSU6#; AVU65,ZSU6#..ELEGC,GRAND201512-201705

main89341-48031-C2×4iAVU65,ZSU6#; AVU65,ZSU6#..ELEGC,GRAND201512-201705

main89341-48031-D0×4iAVU65,ZSU6#; AVU65,ZSU6#..ELEGC,GRAND201512-201705

main89341-48031-D1×4iAVU65,ZSU6#..PREM201512-201605

main89341-48031-E0×4iAVU65,ZSU6#; AVU65,ZSU6#..ELEGC,GRAND201512-201705

main89341-48031-J0×4iAVU65,ZSU6#..PREM201605-201705

89343CBUZZER, CLEARANCE WARNING, NO.1

main89343-48010iASU6#,AVU65,ZSU6#..ELEGC; ASU6#,AVU65,ZSU6#..ELEGC,PREM; ASU6#,AVU65,ZSU6#..PROGR201705

89348DCLIP, ULTRASONIC SENSOR

main89348-12020iAVU65,ZSU6#..ELEGC,GRAND; AVU65,ZSU6#..ELEGC,PREM201312-201705

6 parts on this diagram · 2 diagrams in section
