REAR DOOR LOCK & HANDLE

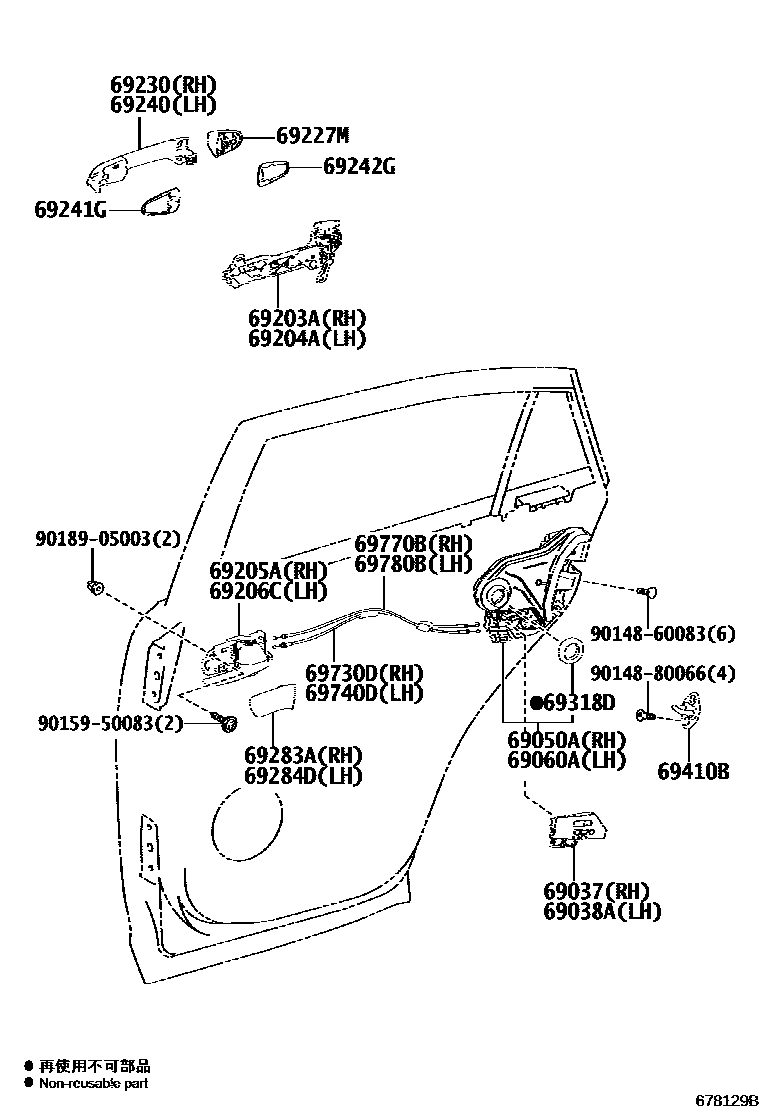

Parts diagram
69037COVER SUB-ASSY, REAR DOOR LOCK, RH
main69037-30010i201312-201705
69038ACOVER SUB-ASSY, REAR DOOR LOCK, LH
main69038-30010i201312-201705
69050ALOCK ASSY, REAR DOOR W/MOTOR, RH
main69050-48060i201312-201705
69060ALOCK ASSY, REAR DOOR W/MOTOR, LH
main69060-48060i201312-201705
69203AFRAME SUB-ASSY, REAR DOOR OUTSIDE HANDLE, RH
main69203-48050i201312-201705
69204AFRAME SUB-ASSY, REAR DOOR OUTSIDE HANDLE, LH
main69204-48050i201312-201705
69205AHANDLE SUB-ASSY, REAR DOOR INSIDE, RH
main69205-30210-C0i201312-201612
BLACK,TRIM2#,4#
main69205-30210-C0i201312-201612
BLACK,TRIM0#,2#,4#
main69205-30210-C0i201312-201612
BLACK,TRIM0#,1#,2#,4#
main69205-30210-C1i201705
BLACK,TRIM2#,4#,8#
main69205-30210-C1i201701-201705
BLACK,TRIM2#,4#
main69205-30210-C1i201705
BLACK,TRIM2#
main69205-30210-C1i201705
BLACK,TRIM2#,8#
main69205-30210-C1i201701-201705
BLACK,TRIM0#,2#,4#
main69205-30210-C1i201701-201705
BLACK,TRIM0#,1#,2#,4#
69206CHANDLE SUB-ASSY, REAR DOOR INSIDE, LH
main69206-30210-C0i201312-201612
BLACK,TRIM2#,4#
main69206-30210-C0i201312-201612
BLACK,TRIM0#,2#,4#
main69206-30210-C0i201312-201612
BLACK,TRIM0#,1#,2#,4#
main69206-30210-C1i201701-201705
BLACK,TRIM0#,1#,2#,4#
main69206-30210-C1i201701-201705
BLACK,TRIM0#,2#,4#
main69206-30210-C1i201701-201705
BLACK,TRIM2#,4#
main69206-30210-C1i201705
BLACK,TRIM2#
main69206-30210-C1i201705
BLACK,TRIM2#,8#
main69206-30210-C1i201705
BLACK,TRIM2#,4#,8#
69227MCOVER, REAR DOOR OUTSIDE HANDLE
main69250-30100i201312-201705
69230HANDLE ASSY, REAR DOOR OUTSIDE, RH
main69210-48100-A0i201312-201705
WHITE PEARL CS.,070
main69210-48100-B0i201312-201705
SILVER ME.,1F7
main69210-48100-B1i201312-201506
DK. STEEL MC.,1H2
main69210-48100-C0i201312-201705
BLACK,202
main69210-48100-C1i201312-201705
SPARKLING BLACK PEARL CS.,220
main69210-48100-C2i201506-201705
BLACKISH AGEHA GF.,221
main69210-48100-C3i201809
BLACK MC.,209
main69210-48100-D0i201312-201705
BLACKISH RED MC.,3R0
main69210-48100-D1i201506-201606
RED M.M.,3R3
main69210-48100-D2i201705
DK. RED M.M.,3Q3
main69210-48100-E0i201312-201705
DK.BROWN ME.,4U5
main69210-48100-J0i201606-201705
BLUE ME.,8T7
main69210-48100-J1i201705
DK.BLUE M.M.,8W7
69240HANDLE ASSY, REAR DOOR OUTSIDE, LH
main69210-48100-A0i201312-201705
WHITE PEARL CS.,070
main69210-48100-B0i201312-201705
SILVER ME.,1F7
main69210-48100-B1i201312-201506
DK. STEEL MC.,1H2
main69210-48100-C0i201312-201705
BLACK,202
main69210-48100-C1i201312-201705
SPARKLING BLACK PEARL CS.,220
main69210-48100-C2i201506-201705
BLACKISH AGEHA GF.,221
main69210-48100-C3i201809
BLACK MC.,209
main69210-48100-D0i201312-201705
BLACKISH RED MC.,3R0
main69210-48100-D1i201506-201606
RED M.M.,3R3
main69210-48100-D2i201705
DK. RED M.M.,3Q3
main69210-48100-E0i201312-201705
DK.BROWN ME.,4U5
main69210-48100-J0i201606-201705
BLUE ME.,8T7
main69210-48100-J1i201705
DK.BLUE M.M.,8W7
69241GPAD, REAR DOOR OUTSIDE HANDLE, FRONT
main69241-30120i201312-201705
69242GPAD, REAR DOOR OUTSIDE HANDLE, REAR
main69242-30100i201312-201705
69283APLUG, REAR DOOR INSIDE HANDLE BEZEL, RH
main69283-30060-C1i201312-201612
BLACK,TRIM2#,4#
main69283-30060-C1i201312-201612
BLACK,TRIM0#,2#,4#
main69283-30060-C1i201312-201612
BLACK,TRIM0#,1#,2#,4#
main69283-30060-C2i201705
BLACK,TRIM2#,8#
main69283-30060-C2i201705
BLACK,TRIM2#,4#,8#
main69283-30060-C2i201612-201705
BLACK,TRIM2#,4#
main69283-30060-C2i201705
BLACK,TRIM2#
main69283-30060-C2i201612-201705
BLACK,TRIM0#,2#,4#
main69283-30060-C2i201612-201705
BLACK,TRIM0#,1#,2#,4#
69284DPLUG, REAR DOOR INSIDE HANDLE BEZEL, LH
main69284-30060-C1i201312-201612
BLACK,TRIM2#,4#
main69284-30060-C1i201312-201612
BLACK,TRIM0#,2#,4#
main69284-30060-C1i201312-201612
BLACK,TRIM0#,1#,2#,4#
main69284-30060-C2i201612-201705
BLACK,TRIM2#,4#
main69284-30060-C2i201612-201705
BLACK,TRIM0#,2#,4#
main69284-30060-C2i201612-201705
BLACK,TRIM0#,1#,2#,4#
main69284-30060-C2i201705
BLACK,TRIM2#
main69284-30060-C2i201705
BLACK,TRIM2#,8#
main69284-30060-C2i201705
BLACK,TRIM2#,4#,8#
69318DSEAL, DOOR LOCK WIRING HARNESS
main69318-51010i201312-201705
69410BPLATE ASSY, REAR DOOR LOCK STRIKER
main69410-20110i201312-201705
69730DCABLE ASSY, REAR DOOR LOCK REMOTE CONTROL, RH
main69730-48070i201312-201705
69740DCABLE ASSY, REAR DOOR LOCK REMOTE CONTROL LH
main69730-48070i201312-201705
69770BCABLE ASSY, REAR DOOR INSIDE LOCKING, RH
main69770-48080i201312-201505
main69770-48081i201506-201705
69780BCABLE ASSY, REAR DOOR INSIDE LOCKING, LH
main69770-48080i201312-201505
main69770-48081i201506-201705
9014860083
9014880066
9015950083
9018905003

25 parts on this diagram · 1 diagram in section
