OIL COOLER & TUBE (ATM)

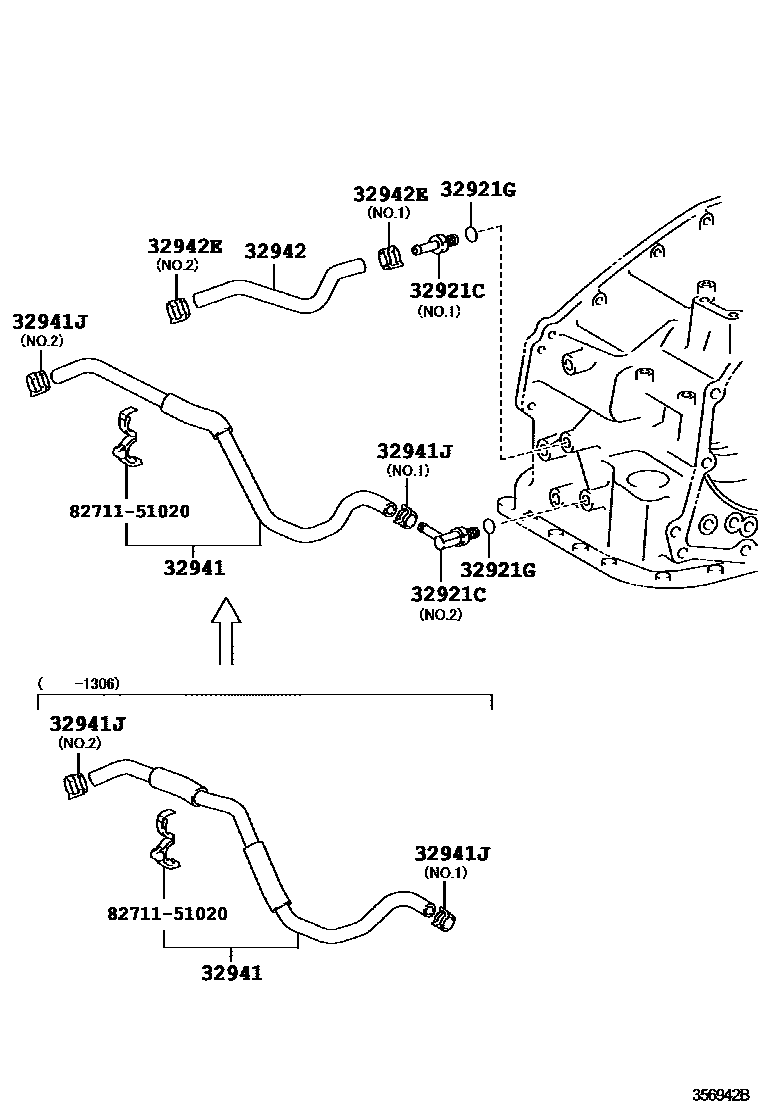

Parts diagram
32921CUNION(FOR OIL COOLER TUBE)
main90404-14027i200812-201203
main90407-14032i200812-201203
32921GRING, O(FOR OIL COOLER TUBE UNION)
main90301-11006×2i200812-201108
main90301-11031×2i201108-201203
32941HOSE, OIL COOLER INLET, NO.1
main32930-48020i200812-200906
main32930-48021i200907-201203
main32930-48040i201306
main32941-48020i201203-201306
main32941-48040i201306
32941JCLIP, NO.1(FOR OIL COOLER HOSE)
main90466-16004i200812-201203
main90467-16022i201203
32942HOSE, OIL COOLER OUTLET, NO.1
main32942-48030i200812-201203
main32942-48070i201304
32942ECLIP, NO.2(FOR OIL COOLER HOSE)
main90466-16004i200812-201203
main90467-16022i200812-201203
8271151020WIRE, FUSE TO FUSE(FOR COMBUSTION HEATER)

7 parts on this diagram · 2 diagrams in section
