FRONT DISC BRAKE CALIPER & DUST COVER

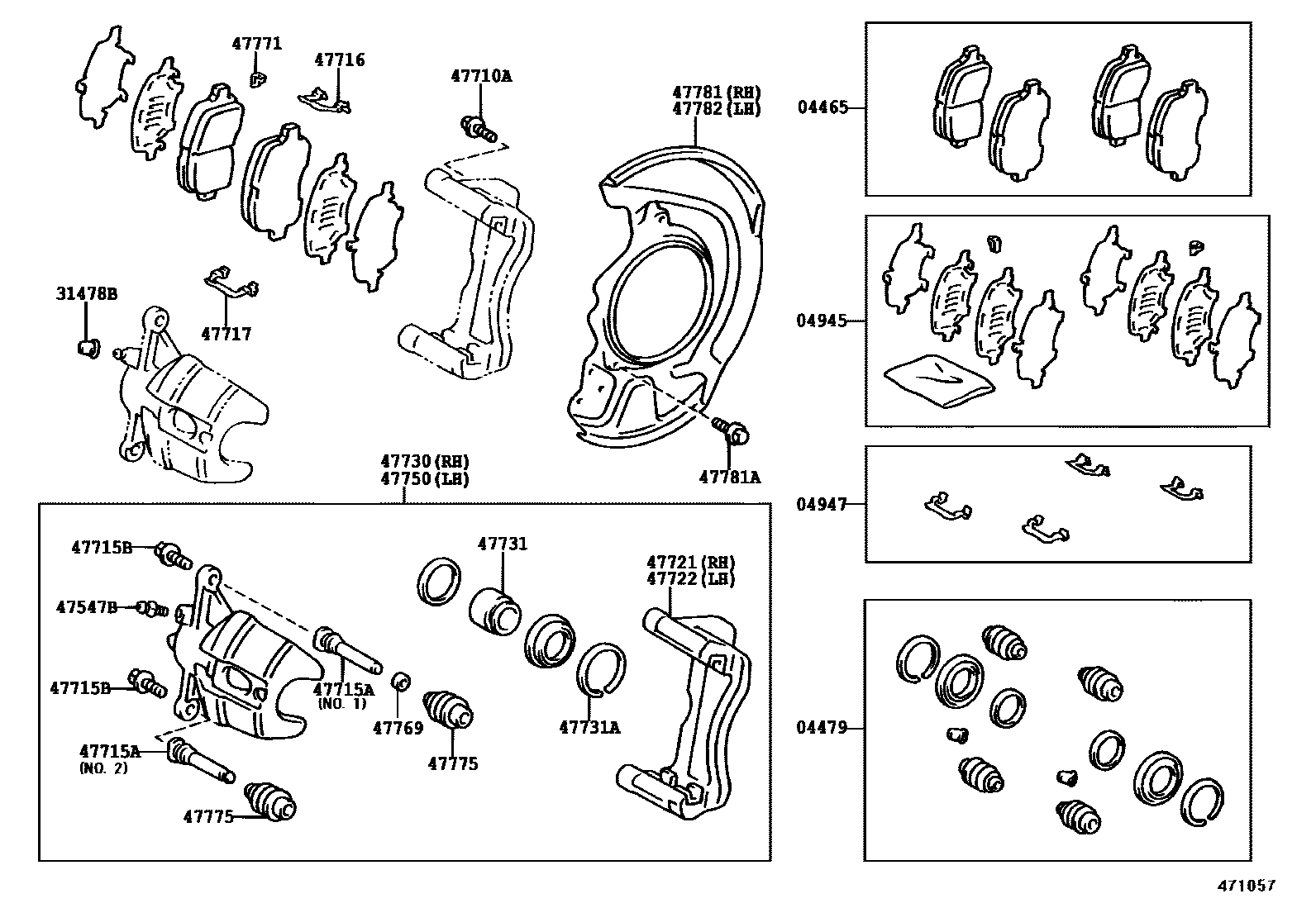

Parts diagram
04465PAD KIT, DISC BRAKE, FRONT
main04465-48010i199712-200108
main04465-48050i200108
04479CYLINDER KIT, DISC BRAKE, FRONT
main04479-33130i199712
04945SHIM KIT, ANTI SQUEAL, FRONT
main04945-33040i199811-200108
main04945-48020i199712-199811
main04945-48040i200108
04947FITTING KIT, DISC BRAKE, FRONT
main04947-33120i199712-200007
main04947-48020i200007-200108
main04947-48030i200108
31478BCAP, BLEEDER PLUG(FOR FRONT DISC BRAKE)
main31478-30010×2i199712
47547BPLUG, BLEEDER(FOR FRONT DISC BRAKE)
main47547-20010×2i199712
47710ABOLT, HEXAGON(FOR FRONT DISC BRAKE CALIPER)
main90105-12208×4i199712
47715APIN, FRONT DISC BRAKE CYLINDER SLIDE
main47715-48010×2i199712
main47715-48020×2i199712
47715BBOLT(FOR FRONT DISC BRAKE CYLINDER SLIDE)
main90105-08346×4i199712
47716PLATE, PAD SUPPORT, NO.1(FOR FRONT DISC BRAKE)
main47716-33080×2i199712-200007
main47716-48030×2i200007-200108
main47716-48050×4i200108
47717PLATE, PAD SUPPORT, NO.2(FOR FRONT DISC BRAKE)
main47716-33080×2i199712-200007
main47716-48030×2i200007-200108
main47716-48060×4i200108
47721MOUNTING, FRONT DISC BRAKE CYLINDER, RH
main47721-48010i199712-200108
main47721-48011i200108
47722MOUNTING, FRONT DISC BRAKE CYLINDER, LH
main47721-48010i199712-200108
main47721-48011i200108
47730CYLINDER ASSY, FRONT DISC BRAKE, RH
main47730-48010i199712-200108
main47730-48011i200108
47731PISTON, FRONT DISC BRAKE
main47731-33050×2i199712
47731ARING, SET(FOR FRONT DISC BRAKE PISTON)
main90522-67001×2i199712
47750CYLINDER ASSY, DISC BRAKE, LH
main47750-48010i199712-200108
main47750-48011i200108
47769BUSH, CYLINDER SLIDE, NO.1(FOR FRONT DISC BRAKE)
main47769-33020×2i199712
47771PLATE, PAD WEAR INDICATOR, NO.1
main47771-33010×2i199712
47775BOOT, BUSH DUST(FOR FRONT DISC BRAKE)
main47775-33020×4i199712
47781COVER, DISC BRAKE DUST, FRONT RH
main47781-48010i199712-200007
main47781-48020i200007
47781ABOLT(FOR DUST COVER TO STEERING KNUCKLE ARM SETTING)
main90109-06134×8i199802-200103
main90119-06227×8i199712-199802
47782COVER, DISC BRAKE DUST, FRONT LH
main47782-48010i199712-200007
main47782-48020i200007

23 parts on this diagram · 2 diagrams in section
