LOCK CYLINDER SET

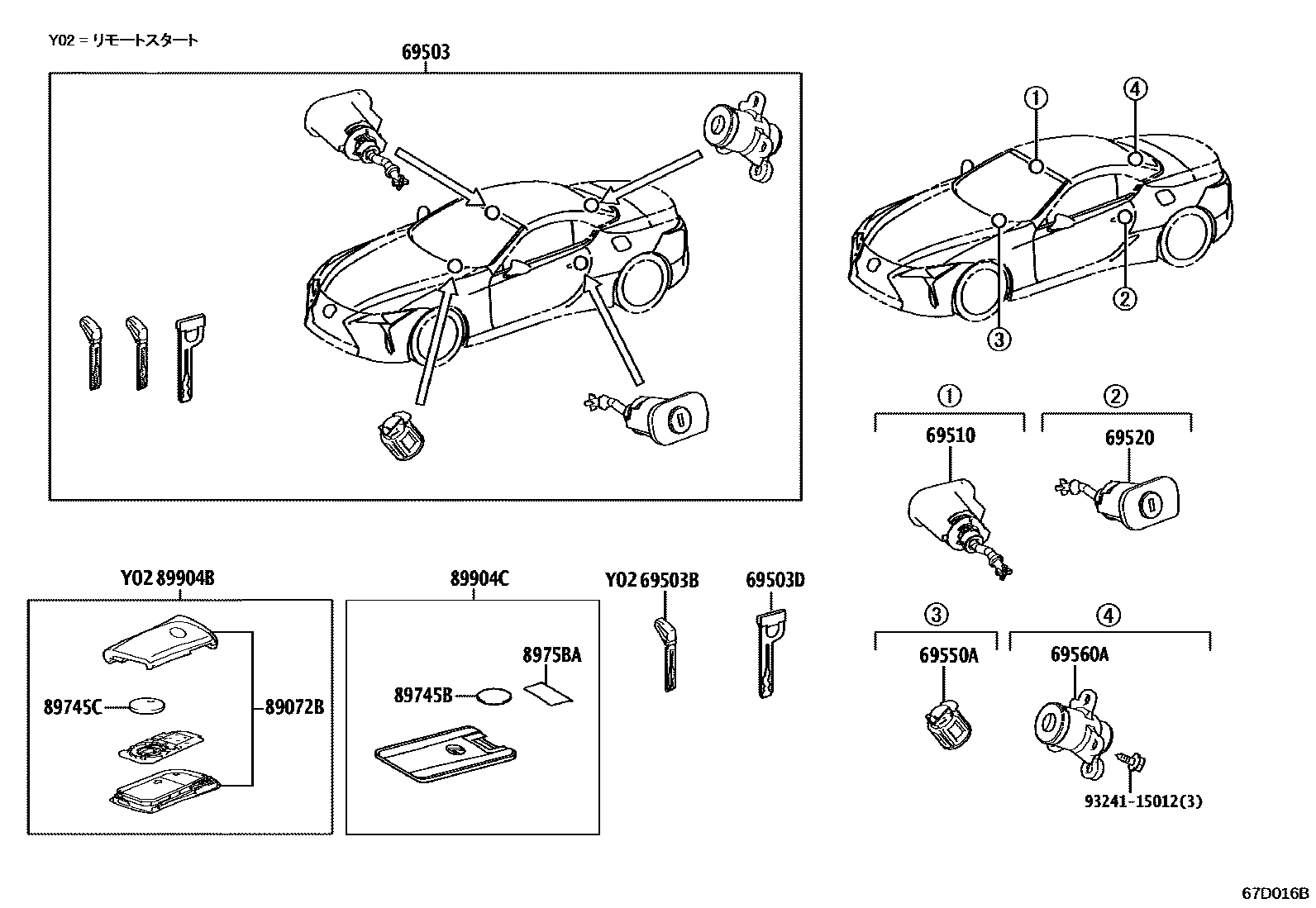

Parts diagram
69503CYLINDER SET, LOCK
main69005-11070i202305
69503BKEY, CUT
main69515-11010i202305
69503DKEY, CUT(CARD KEY)
main69515-30330i202305
69510CYLINDER ASSY, FRONT DOOR LOCK, RH
main69510-11040i202305
69520CYLINDER ASSY, FRONT DOOR LOCK, LH
main69520-11040i202305
69550ACYLINDER ASSY, GLOVE COMPARTMENT DOOR LOCK
main69550-50040i202305
69560ACYLINDER ASSY, LUGGAGE COMPARTMENT DOOR LOCK
main69509-11010i202305
89072BHOUSING SET, DOOR CONTROL TRANSMITTER (FOR SMART KEY)
main89072-11270×2i202305
89745BBATTERY, TRANSMITTER(CARD KEY)
main89745-50030i202305
89745CBATTERY, TRANSMITTER
main89745-50020i202305
8975BACOVER, TRANSMITTER BATTERY HOUSING(CARD KEY)
main8975B-50030i202305
89904BTRANSMITTER SUB-ASSY, ELECTRICAL KEY
main8990H-11020i202305
89904CTRANSMITTER SUB-ASSY, ELECTRICAL KEY(CARD KEY)
main8990H-76B50i202305
9324115012

14 parts on this diagram · 1 diagram in section
