HEADLAMP

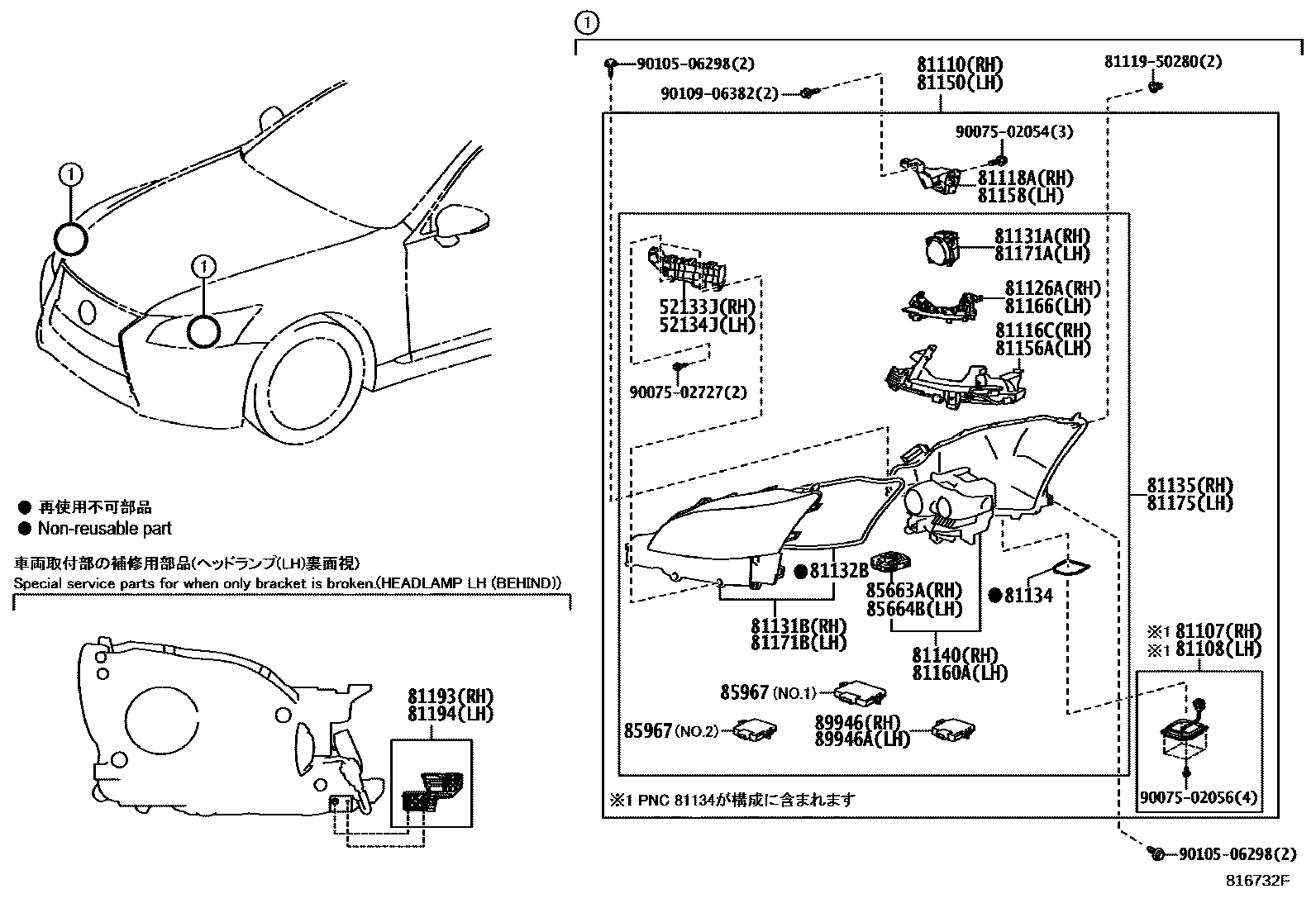

Parts diagram
52133JREINFORCEMENT, FRONT BUMPER BAR, RH
main52133-50070i201209
52134JREINFORCEMENT, FRONT BUMPER BAR, LH
main52134-50070i201209
81107COMPUTER SUB-ASSY, HEADLAMP LIGHT CONTROL, RH
main81107-50690i201209
81108COMPUTER SUB-ASSY, HEADLAMP LIGHT CONTROL, LH
main81107-50690i201209
81110HEADLAMP ASSY, RH
main81110-50720supersedes 81110-50690i201209-201309
main81110-50B00supersedes 81110-50A90i201309-201408
main81110-50B01supersedes 81110-50A91i201409-201708
81116CBRACKET, HEADLAMP, RH
main81116-50690i201209
81118ABRACKET, HEADLAMP, RH
main81118-50730i201209
81126APLATE, HEADLAMP, RH
main81126-50690i201209
81131AUNIT, HEADLAMP, RH
main81130-50690i201209
81131BHEAD LAMP LENS, RH
main81131-50720supersedes 81131-50690i201209-201309
main81131-50B00supersedes 81131-50A90i201309
81132BGASKET, HEADLAMP LENS
main81132-50680×2i201209
81134GASKET, HEADLAMP
main90075-68007i201209
81135UNIT ASSY, HEADLAMP, RH
main81145-50720supersedes 81145-50690i201209-201309
main81145-50B00supersedes 81145-50A90i201309-201409
main81145-50B01supersedes 81145-50A91i201409-201708
81140UNIT ASSY, HEADLAMP LED, RH
main81140-50690i201209-201409
main81140-50691i201409
81150HEADLAMP ASSY, LH
main81150-50720supersedes 81150-50690i201209-201309
main81150-50B00supersedes 81150-50A90i201309-201408
main81150-50B01supersedes 81150-50A91i201409-201708
81156ABRACKET, HEADLAMP, LH
main81156-50690i201209
81158BRACKET, HEADLAMP, LH
main81158-50730i201209
81160AUNIT ASSY, HEADLAMP LED, LH
main81160-50690i201209-201409
main81160-50691i201409
81166PLATE, HEADLAMP, LH
main81166-50690i201209
81171AUNIT, HEADLAMP, LH
main81170-50690i201209
81171BHEAD LAMP LENS, LH
main81171-50720supersedes 81171-50690i201209-201309
main81171-50B00supersedes 81171-50A90i201309
81175UNIT ASSY, HEADLAMP, LH
main81185-50720supersedes 81185-50690i201209-201309
main81185-50B00supersedes 81185-50A90i201309-201409
main81185-50B01supersedes 81185-50A91i201409-201708
81193RETAINER, HEADLAMP PROTECTOR, UPPER RH
main81193-50040i201209
81194RETAINER, HEADLAMP PROTECTOR, UPPER LH
main81194-50040i201209
85663AMOTOR, HEADLAMP SWIVEL, RH
main85663-30030i201209
85664BMOTOR, HEADLAMP SWIVEL, LH
main85664-30030i201209
85967COMPUTER, LIGHT CONTROL
main85967-50040×2i201309-201708
main85967-50080×2i201209-201309
main85967-50110×2i201209-201708
89946COMPUTER, HEADLAMP SHADE
main89946-50010i201209
89946ACOMPUTER, HEADLAMP SHADE
main89946-50020i201209
8111950280SCREW, HEADLAMP
9007502054
9007502056
9007502727
9010506298
9010906382

35 parts on this diagram · 2 diagrams in section
