FRONT STEERING GEAR & LINK

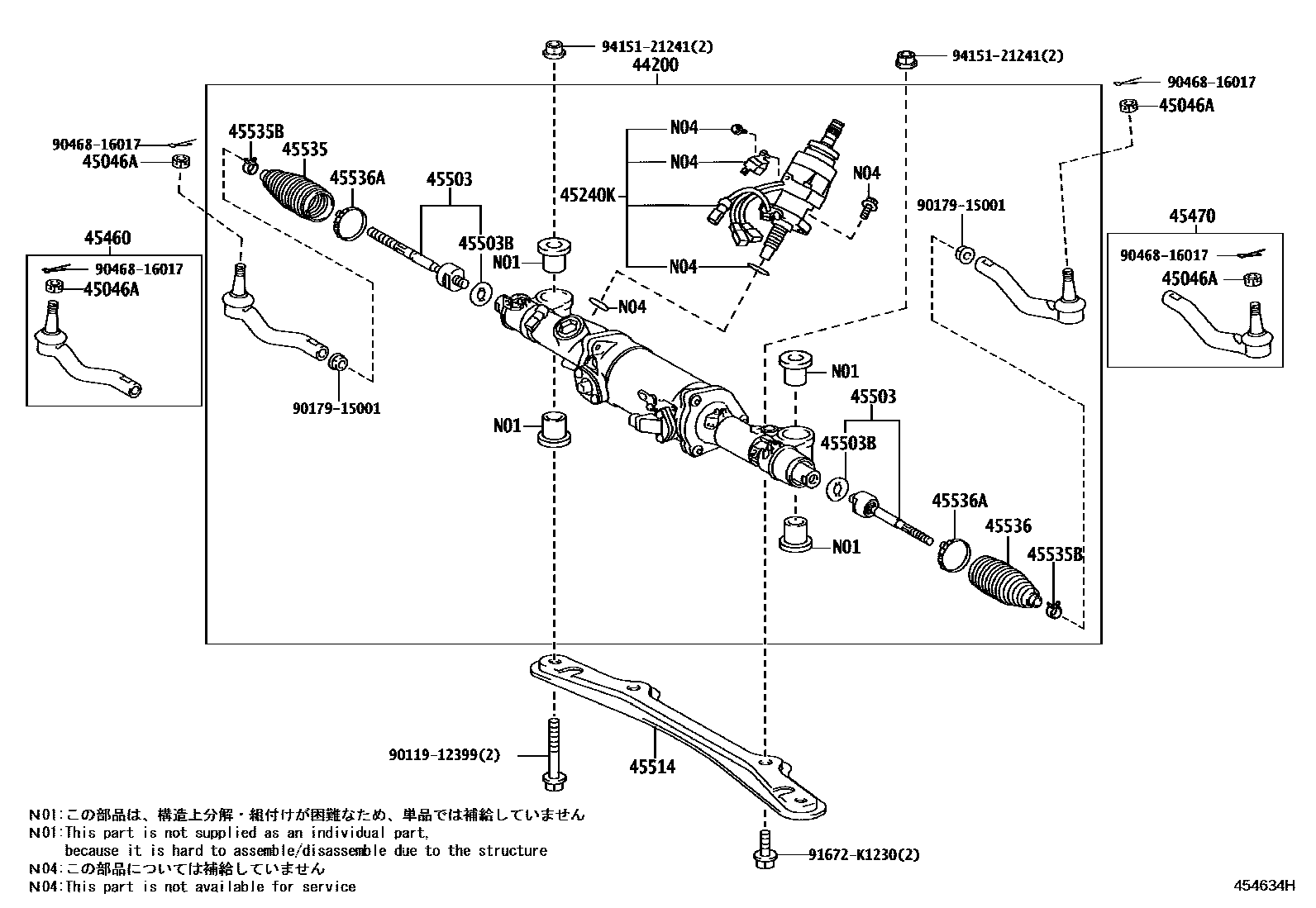

Parts diagram
44200LINK ASSY, POWER STEERING
main44200-50230i200909-201108
main44200-50231i201109-201111
main44200-50350i200909-201108
main44200-50351i201109
main44200-50410i201111
main44200-50290supersedes 44200-50230i200608-200809
main44200-50291supersedes 44200-50230i201109-201111
main44200-50450supersedes 44200-50230i201111
45046ANUT, CASTLE(FOR TIE ROD END)
main90171-12012×2i200909
45240KACTUATOR ASSY, STEERING
main45240-50020i200608-200809
main45240-50021i201109
main45240-50070i200809-200909
main45240-50071i201109
45460ROD ASSY, TIE, RH
main45460-59085i200809-200909
main45460-59095i200909
45470ROD ASSY, TIE, LH
main45470-59095i200608-200809
main45470-59105i200909
45503END SUB-ASSY, STEERING RACK
main45503-59145×2i200909-201209
main45503-59155×2i200909-201209
45503BWASHER, CLAW(FOR STEERING RACK END)
main90214-16002×2i200809-200909
45514BRACKET, STEERING RACK HOUSING, NO.1
main45514-50050i200608-200809
45535BOOT, STEERING RACK, NO.1
main45535-26060i200809-200909
main45535-29005i200909-201209
main45535-30030i200809-200909
main45535-39005i200909-201111
main45535-59045i201111-201209
main45535-59065i201109-201209
45535BCLIP(FOR STEERING RACK BOOT)
main90467-19019×2i200909-201209
main90467-19021×2i200809-200909
45536BOOT, STEERING RACK, NO.2
main45535-26060i200809-200909
main45535-29005i200909-201209
main45535-30030i200608-200809
main45535-39005i200909-201111
main45535-59045i201111-201209
main45535-59065i201109-201209
45536ACLAMP(FOR STEERING RACK BOOT NO.2)
main90460-55016×2i200809-200909
9011912399
9017915001
9046816017
91672K1230
9415121241

17 parts on this diagram · 4 diagrams in section
