RADIATOR & WATER OUTLET

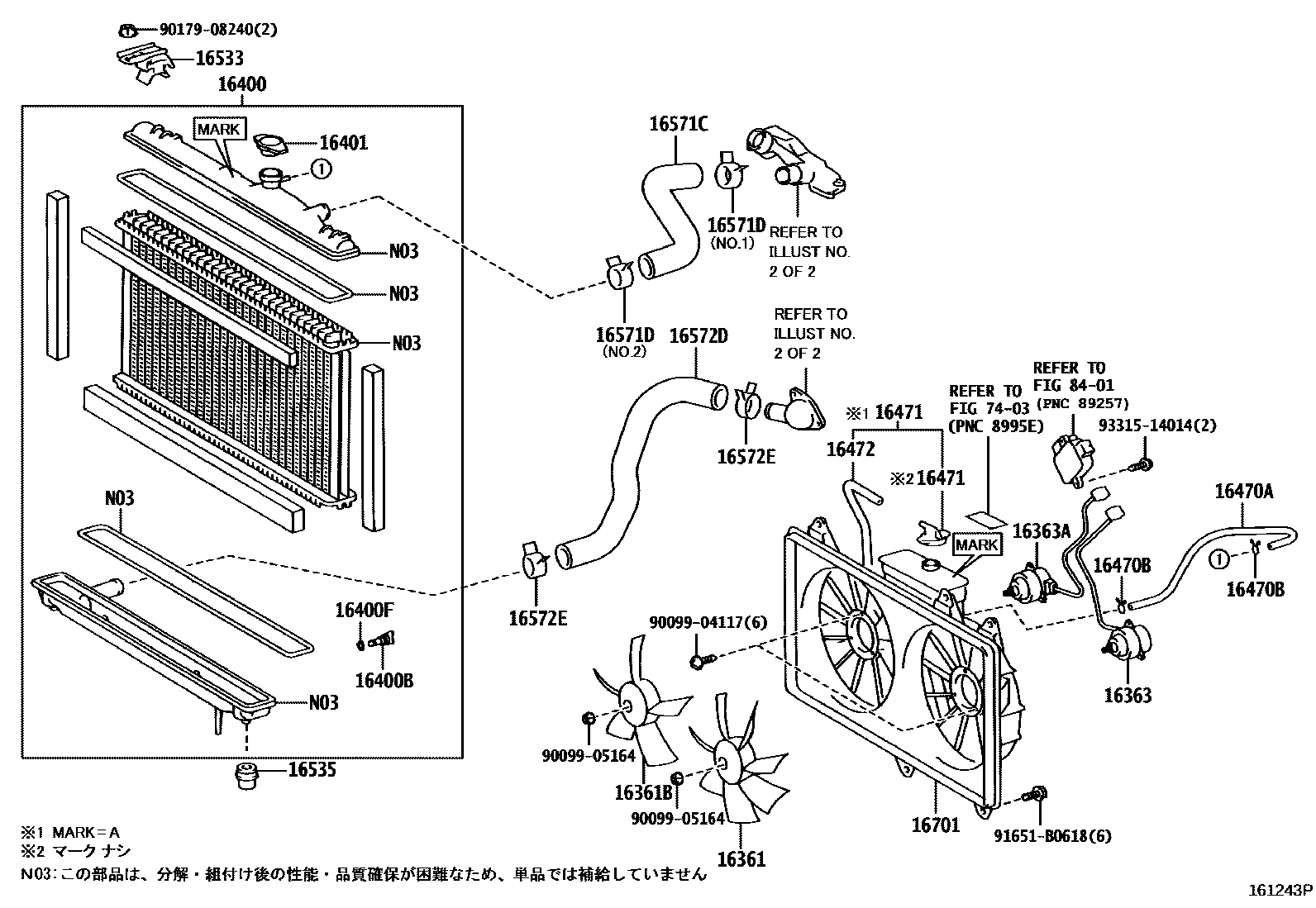

Parts diagram
16361FAN
main16361-50070i200008-200307
main16361-50150i200307-200608
16361BFAN, NO.2
main16361-50060i200008-200307
main16361-50140i200307-200608
16363MOTOR, COOLING FAN
main16363-50030i200008-200307
main16363-50090i200307-200608
16363AMOTOR, COOLING FAN, NO.2
main16363-50040i200008-200307
main16363-50080i200307-200608
16400RADIATOR ASSY
main16400-50230i200008-200307
main16400-50231i200411-200608
16400BPLUG, RADIATOR DRAIN COCK
main23322-54010i200008-200307
16400FPACKING(FOR RADIATOR DRAIN COCK)
main16492-21050i200008-200307
16401CAP SUB-ASSY, RADIATOR
main16401-28430i200411-200608
main16401-62100i200307-200410
16470AHOSE OR PIPE(FOR RADIATOR RESERVE TANK)
main16377-50040i200008-200307
16470BCLAMP OR CLIP(FOR RADIATOR RESERVE TANK HOSE)
main90467-11085×2i200008-200307
16471CAP SUB-ASSY, RESERVE TANK
main16405-46200i200212-200307
main16405-50030i200307
16472HOSE, BREATHER
main16378-50030i200008-200307
16533SUPPORT, RADIATOR, UPPER
main16505-50090×2i200008-200307
16535SUPPORT, RADIATOR, LOWER
main16535-74030×2i200008-200307
16571CHOSE, RADIATOR, NO.1
main16571-50180i200008-200307
16571DCLIP, RADIATOR HOSE, NO.1
main90466-41003×2i200307-200308
main90466-41008×2i200308-200409
main90467-41007i200008-200202
main96136-54801×2i200410-200608
16572DHOSE, RADIATOR, NO.2
main16572-50180i200008-200307
16572ECLIP, RADIATOR HOSE, NO.2
main90466-41003×2i200202-200307
main90466-41008×2i200308-200409
main90467-41007×2i200008-200202
main96136-54801×2i200410-200608
16701SHROUD SUB-ASSY, FAN
main16711-50110i200008-200307
main16711-50190i200307
7403CAUTION PLATE (EXTERIOR & INTERIOR)
8401SWITCH & RELAY & COMPUTER
9009904117
9009905164
9017908240
91651B0618
9331514014

26 parts on this diagram · 3 diagrams in section
