FUEL INJECTION SYSTEM

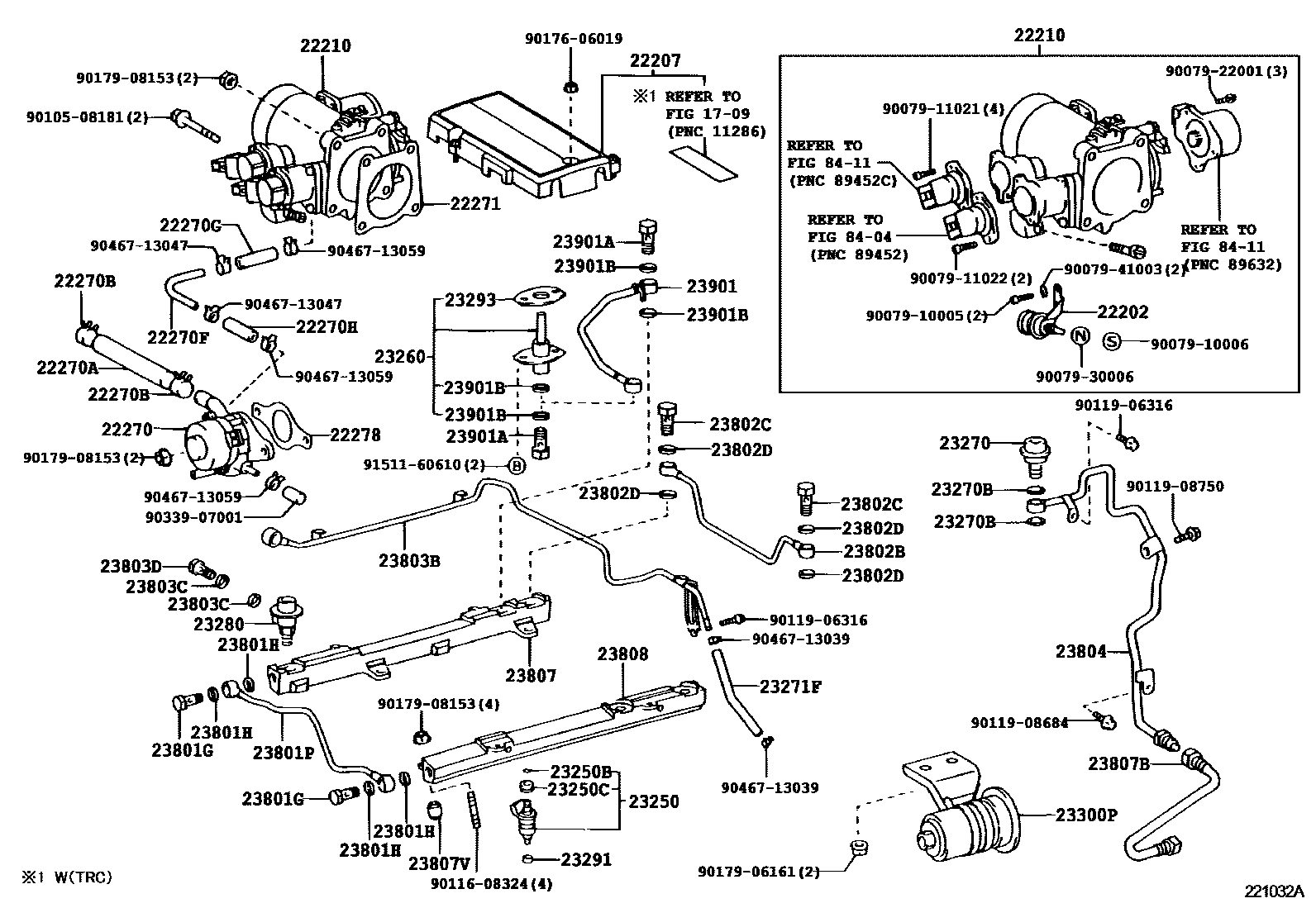

Parts diagram
1709CAUTION PLATE & NAME PLATE (ENGINE)
22202DASH POT SUB-ASSY
main22202-50011i198911-199208
main22202-50070i199208-199410
22207COVER SUB-ASSY, THROTTLE BODY
main22207-50010i198911-199410
main22207-50030i198911-199410
22210BODY ASSY, THROTTLE
main22030-50040i198911-199208
main22030-50041i199208-199410
main22210-50030i198911-199208
main22210-50031i199208-199409
main22210-50033i199409-199410
22270VALVE ASSY, IDLE SPEED CONTROL(FOR THLOTTLE BODY)
main22270-50010i198911-199208
main22270-50020i199208-199410
22270AHOSE, AIR, NO.1(FOR IDLE SPEED CONTROL VALVE)
main17341-50010i198911-199208
main17341-50040i199208-199410
22270BCLIP(FOR AIR HOSE)
main90467-22007×2i198911-199208
main90467-26006×2i199208-199410
22270FPIPE, WATER, NO.1(FOR IDLE SPEED CONTROL VALVE)
main16289-50010i198911-199305
22270GHOSE, WATER, NO.1(FOR IDLE SPEED CONTROL VALVE)
main90910-05204i198911-199305
22270HHOSE, WATER, NO.2(FOR IDLE SPEED CONTROL VALVE)
main90910-05205i198911-199305
22271GASKET, THROTTLE BODY
main22271-50010i198911-199410
22278GASKET, IDLE SPEED CONTROL VALVE
main22278-50010i198911-199408
main22278-50011i199408-199410
23250INJECTOR ASSY, FUEL
main23209-50010×8i198911-199208
main23209-50020×8i199208-199410
23250BRING, O(FOR FUEL INJECTOR)
main90301-07001×8i198911-199410
23250CGROMMET(FOR FUEL INJECTOR)
main90480-13005×8i198911-199410
23260INJECTOR ASSY, COLD START FUEL
main23260-59035i198911-199208
23270DAMPER ASSY, FUEL PRESSURE PULSATION
main23270-50010i198911-199410
23270BGASKET(FOR PULSATION DAMPER HOSE)
main23232-28010i198911-199105
DAMPER SIDE
main23232-41081i199105-199410
DAMPER SIDE
main90430-12005i198911-199105
DELIVERRY PIPE SIDE
main90430-12026i199208-199410
DELIVERY PIPE SIDE
23271FHOSE, FUEL
main23271-50031i198911-199410
23280REGULATOR ASSY, FUEL PRESSURE
main23280-50010i198911-199410
23291INSULATOR, INJECTOR VIBRATION
main23291-41010×8i198911-199410
23293GASKET, COLD START INJECTOR
main23293-50010i198911-199208
23300PFILTER, FUEL(FOR EFI)
main23300-50020i198911-199410
23801GBOLT, UNION(FOR FUEL PIPE)
main90401-12023×2i198911-199410
23801HGASKET(FOR FUEL PIPE)
main90430-12005×4i198911-199105
main90430-12026×4i199105-199410
23801PPIPE SUB-ASSY, FUEL, NO.1
main23801-50010i198911-199410
23802BPIPE SUB-ASSY, FUEL, NO.2
main23802-50010i198911-199208
main23802-50011i199208-199410
23802CBOLT, UNION(FOR FUEL PIPE NO.2)
main90401-12023×2i198911-199410
23802DGASKET(FOR FUEL PIPE NO.2)
main90430-12005×4i198911-199105
main90430-12026×4i199105-199410
23803BPIPE SUB-ASSY, FUEL, NO.3
main23803-50020i198911-199410
23803CGASKET(NOZZLE LEKAGE PIPE NO.3)
main90430-10012×2i199105-199410
main90430-10204×2i198911-199105
23803DBOLT, UNION(FOR NOZZLE LEKAGE PIPE NO.3)
main90401-10038i198911-199410
23804PIPE SUB-ASSY, FUEL, NO.4
main23804-50010i198911-199410
23807PIPE SUB-ASSY, FUEL DELIVERY
main23807-50010i198911-199208
main23807-50020i199208-199410
23807BHOSE, FUEL DELIVERY PIPE
main90923-01371i198911-199410
23807VSPACER, NO.1(FOR DELIVERY PIPE)
main90561-08029×4i198911-199410
23808PIPE SUB-ASSY, FUEL DELIVERY, NO.2
main23808-50010i198911-199410
23901TUBE SUB-ASSY, FUEL
main23901-50010i198911-199208
23901ABOLT, UNION(FOR FUEL TUBE)
main90401-08007×2i198911-199208
23901BGASKET(FOR FUEL TUBE)
main90430-08005×4i198911-199105
main90430-08012×4i199105-199208
