CYLINDER BLOCK

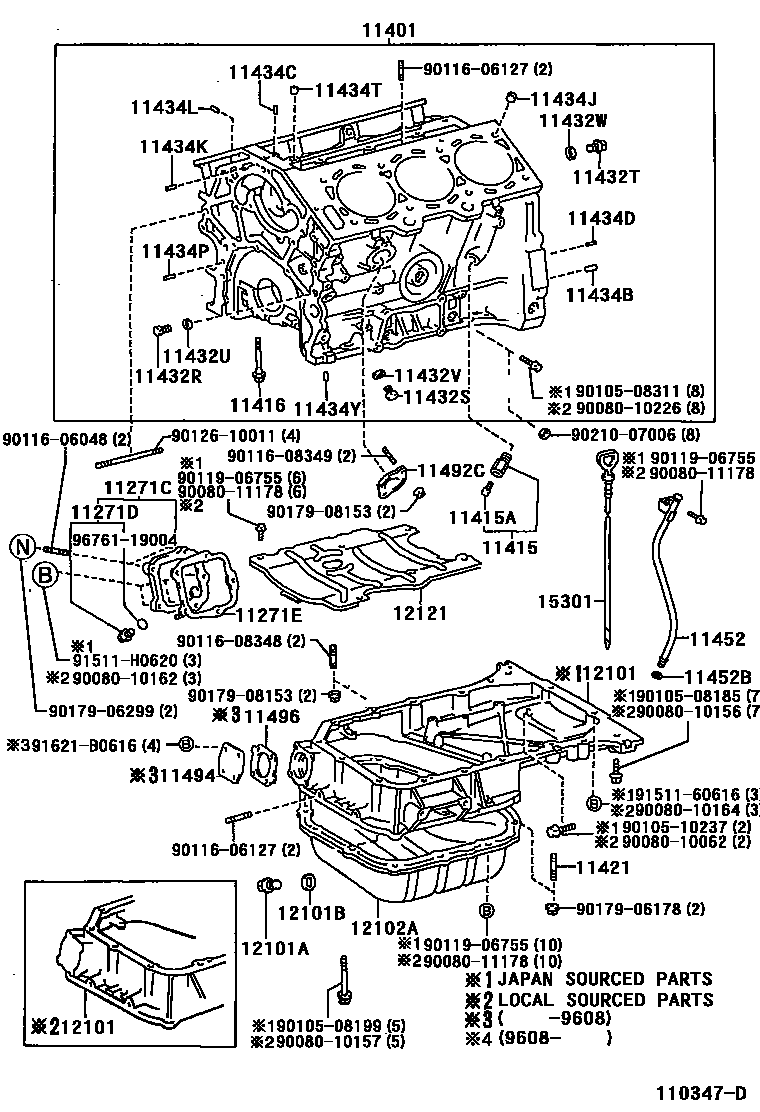

Parts diagram
11271CCOVER, CYLIVDER BLOCK SIDE
main11271-20010i199503
11271DPLUG, DRAIN COCK(FOR CYLINDER BLOCK SIDE COVER )
main90910-09104i199503
11271EGASKET, E.G.R COOLER
main25685-0A010i199503
11401BLOCK SUB-ASSY, CYLINDER
main11401-09100i199709-199908
main11401-09101i199908-200002
main11401-29515i199503-199709
main11401-29515i199709-199903
main11401-29516i199903-200002
11415COCK SUB-ASSY, WATER DRAIN(FOR CYLINDER BLOCK)
main90910-09095i199503
11415APLUG, WATER DRAIN COCK(FOR CYLINDER BLOCK)
main90910-09087i199503
11416BOLT(FOR CRANKSHAFT BEARING CAP SET)
main90910-02114i199503
11421BOLT, STUD(FOR OIL PAN)
main90116-06098i199503
11432RPLUG, W/HEAD STRAIGHT SCREW, NO.1(FOR CYLINDER BLOCK)
main90341-16013i199503
11432SPLUG, W/HEAD STRAIGHT SCREW, NO.2(FOR CYLINDER BLOCK)
main90341-16013i199503
11432TPLUG, W/HEAD STRAIGHT SCREW, NO.3(FOR CYLINDER BLOCK)
main90341-20013i199503
11432UGASKET, STRAIGHT SCREW PLUG NO.1(FOR CYLINDER BLOCK)
main90430-16009i199503
11432VGASKET, STRAIGHT SCREW PLUG NO.2(FOR CYLINDER BLOCK)
main90430-16009i199503
11432WGASKET, STRAIGHT SCREW PLUG NO.3(FOR CYLINDER BLOCK)
main90430-20004i199503
11434BPIN, STRAIGHT(FOR CLUTCH HOUSING SET)
main90250-10113i199503
11434CPIN, STRAIGHT (FOR CYLINDER HEAD SET)
main90250-04097i199503
11434DPIN, STRAIGHT(FOR ENGINE REAR OIL SEAL)
main90250-04097i199503
11434JPIN, RING (FOR CYLINDER HEAD SET)
main90253-16001i199503
11434KPIN, STRAIGHT(FOR WATER PUMP)
main90250-04097i199503
11434LPIN, STRAIGHT(FOR ENGINE MOUNTING)
main90250-04097i199503
11434PPIN, STRAIGHT(FOR OIL PUMP SET)
main90250-04097i199503
11434TPIN, RING(FOR TIMING BELT IDLER BRACKET SET)
main90253-11021i199503
11434YPIN, STRAIGHT(FOR OIL PAN)
main90250-04097i199503
11452GUIDE, OIL LEVEL GAGE
main11452-0A010i199503-199605
main11452-0A020i199605
main11452-20020i199605
11452BRING, O(FOR OIL LEVEL GAGE GUIDE)
main96721-19010i199503
11492CPLATE, WATER SEAL
main11492-50010i199503
11494PLATE, OIL HOLE COVER
main11494-46010i199503-199608
11496GASKET, OIL HOLE COVER PLATE
main11496-46010i199503-199608
12101PAN SUB-ASSY, OIL
main12111-0A010i199509-199608
main12111-0A020i199608-199908
main12111-0A021i199908
main12111-20020i199503-199608
main12111-20030i199608-199702
main12111-20031i199702-199710
main12111-20032i199710
12101APLUG(FOR OIL PAN DRAIN)
main90341-12026i199503
12101BGASKET(FOR OIL PAN DRAIN PLUG)
main90430-12031i199503
12102APAN SUB-ASSY, OIL, NO.2
main12102-0A010i199503-199708
main12102-0A010i199708
main12102-20010i199503-199608
12121PLATE, OIL PAN BAFFLE, NO.1
main12121-0A010i199503-199901
main12121-0A011i199901
15301GAGE SUB-ASSY, OIL LEVEL
main15301-20020i199503-199711
main15301-20021i199711
9008010062
9008010156
9008010157
9008010162
9008010164
9008010226
9008011178
9010508185
9010508199
9010508311
9010510237
9011606048
9011606127
9011608348
9011608349
9011906755
9012610011
9017906178
9017906299
9017908153
9021007006
9151160616
91511H0620
91621B0616
9676119004

59 parts on this diagram · 1 diagram in section
