OIL COOLER & TUBE (ATM)

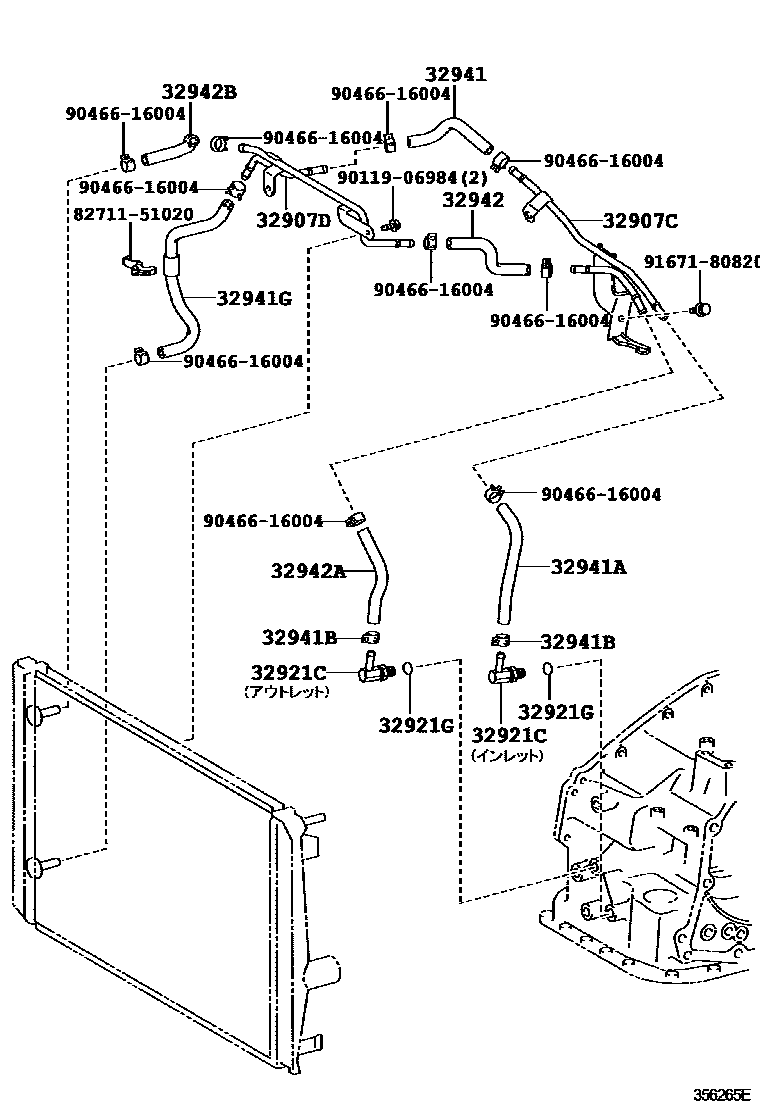

Parts diagram
32907CTUBE SUB-ASSY, OIL COOLER W/O HOSE, NO.1
main32907-12080i201102
32907DTUBE SUB-ASSY, OIL COOLER W/O HOSE, NO.2
main32907-12090i200709-201102
32921CUNION(FOR OIL COOLER TUBE)
main90407-14032×2i200709-201102
32921GRING, O(FOR OIL COOLER TUBE UNION)
main90301-11006×2i200709-201102
main90301-11031×2i201108-201310
32941HOSE, OIL COOLER INLET, NO.1
main32943-12120i200709-201102
32941AHOSE, OIL COOLER INLET, NO.2
main32941-12380i201102
32941BCLAMP(FOR OIL COOLER TUBE)
main90466-16004×2i200808-201102
main90467-16022×2i200709-200808
32941GHOSE, OIL COOLER INLET, NO.3
main32943-12140i200709-201102
32942HOSE, OIL COOLER OUTLET, NO.1
main32943-12110i200709-201102
32942AHOSE, OIL COOLER OUTLET, NO.2
main32942-12170i200709-201102
32942BHOSE, OIL COOLER OUTLET, NO.3
main32943-12130i200709-201102
8271151020WIRE, FUSE TO FUSE(FOR COMBUSTION HEATER)
9011906984
9046616004
9167180820

15 parts on this diagram · 1 diagram in section
