CYLINDER HEAD

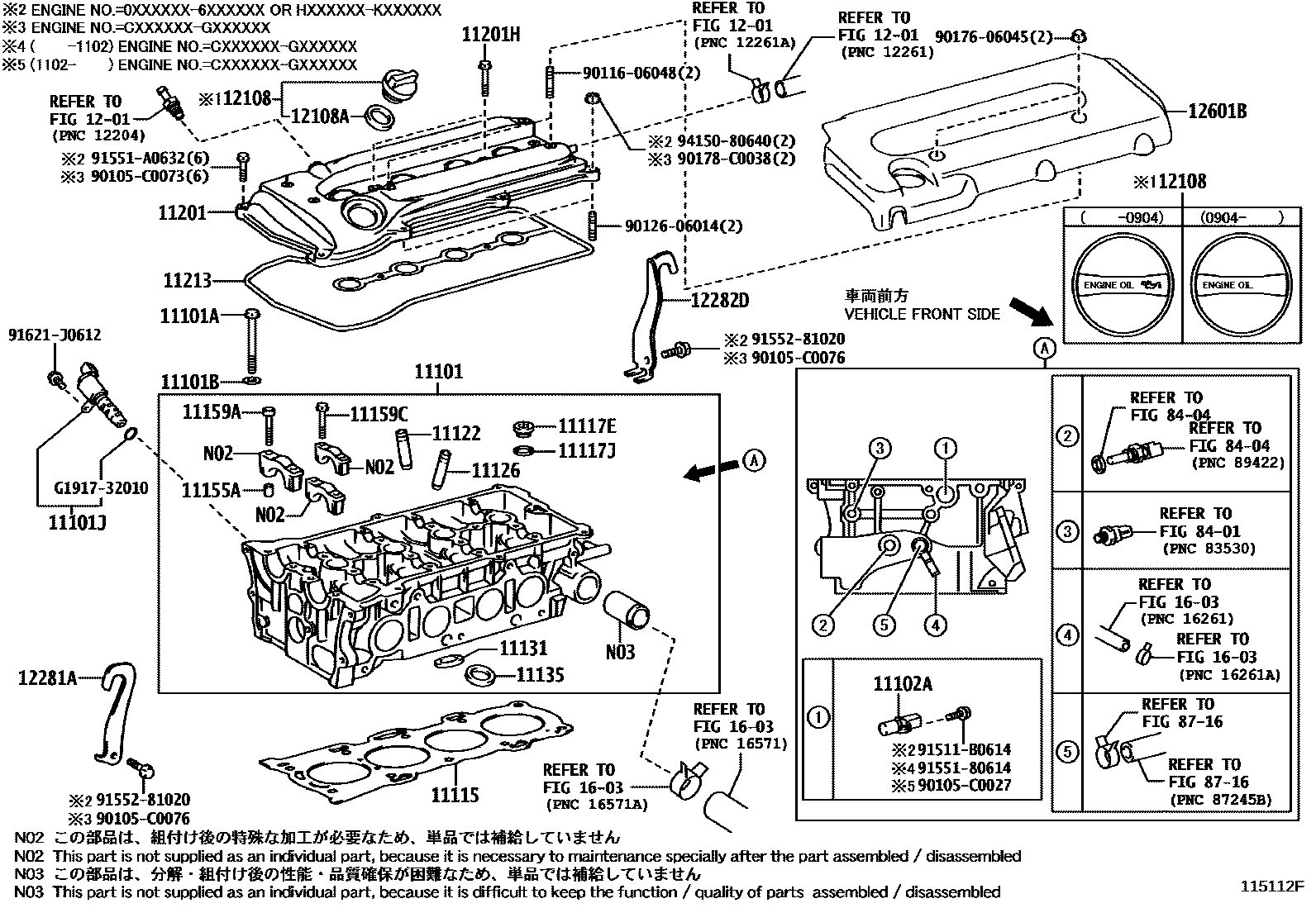

Parts diagram
11101HEAD SUB-ASSY, CYLINDER
main11101-0H040i200709
main11101-0H040i201102
main11101-39535i200709-201110
main11101-39536i201110
11101ABOLT(FOR CYLINDER HEAD SET)
main90910-02162i201102
main90910-02162i200709
main90910-02162i201102
main90910-02162i200709-201102
11101BWASHER, PLATE(FOR CYLINDER HEAD SET)
main90201-11034i201102
main90201-11034i200709-201102
main90201-11034i200709
main90201-11034i201102
11101JVALVE ASSY, CAMSHAFT TIMING OIL CONTROL
main15330-28020i200709
main15330-28020i201102
main15330-28020i201102
11102HEAD, CYLINDER, LH
main11102-39055i200709-201110
main11102-39056i201110
11102ASENSOR, CAMSHAFT POSITION
main90919-05026i201102
main90919-05026i200709
main90919-05026i201102
11115GASKET, CYLINDER HEAD
main11115-28040i201102
main11115-28040i201102
main11115-28040i200709
main11115-31060i200709-200811
main11115-31080i200811-201102
11117EPLUG, W/HEAD STRAIGHT SCREW, NO.1
main90341-20012i200709-201310
main90341-27006i200709
main90341-27006i201102
11117JGASKET(FOR CYLINDER HEAD SCREW PLUG)
main90430-27005i200709-201310
main90430-27005i200709
main90430-27005i201102
11122BUSH, INTAKE VALVE GUIDE
main11122-28010i200801
main11122-28010i200709-200801
main11122-28010i201102
main11122-28010i201102
main11122-31050i200709-201102
main11123-28010i200801
main11123-28010i201102
main11123-28010i200709-200801
main11123-31050i200709-201102
11126BUSH, EXHAUST VALVE GUIDE
main11126-20020i200709-200801
main11126-20020i200801
main11126-20020i201102
main11126-20020i201102
main11126-31030i200709-201102
main11127-20020i201102
main11127-20020i200801
main11127-20020i200709-200801
main11127-31030i200709-201102
11131SEAT, INTAKE VALVE
main11131-0H010i200709-201310
main11131-0H010i201102-201310
main11131-28030i200709
main11131-31050i200709-201310
main11132-28030i200801-201310
main11132-28030i200709-200801
main11132-31050i200709-201310
11135SEAT, EXHAUST VALVE
main11135-0H010i201102
main11135-0H010i201102
main11135-0H010i200709
main11135-28050i200709
main11135-31080i200709-201310
main11136-28050i200801
main11136-28050i200709-200801
main11136-31080i200709-201310
11155APIN, RING W/HEAD
main90253-11021i200709
main90253-11021i201102
main90253-11021i200709-201102
11159ABOLT(FOR HEAD TO CAMSHAFT BEARING CAP)
main90105-C0069i201102
main90105-C0069i200709
11159CBOLT(FOR HEAD TO CAMSHAFT BEARING CAP)
main90119-C0121i200709
main90119-C0121i201102
11201COVER SUB-ASSY, CYLINDER HEAD
main11201-0H060i200709-201209
main11201-0H060i201102-201209
main11201-0H061i201209
main11201-0H061i201209
main11201-31250i200709-201102
11201HBOLT(FOR CYLINDER HEAD COVER)
main90119-C0122i200709
main90119-C0122i201102
11213GASKET, CYLINDER HEAD COVER
main11213-0H040i200709
main11213-0H040i201102
main11213-0H040i201102
main11213-28021i200709
main11213-31050i200709-201102
1201
12108CAP SUB-ASSY, OIL FILLER
main12180-28010i200709-201102
main12180-38010i200904
main12180-38010i201102
main12180-38010i201102
12108AGASKET(FOR OIL FILLER CAP)
main90430-35001i200904
main90430-35001i201102
main90430-35001i201102
main90430-37004i200709-201102
12281AHANGER, ENGINE, NO.1
main12281-0H010i200709
main12281-0H010i201102
main12281-0H010i201102
main12281-28010i200709
main12281-31120i200709-201301
12282DHANGER, ENGINE, NO.2
main12282-0H010i200709
main12282-0H010i201102
main12282-0H010i201102
main12282-28010i200709
main12282-31100i200709-201301
12601BCOVER SUB-ASSY, ENGINE, NO.1
main12601-28190i200709-201102
1603
8401
8404
8716
90105C0027
90105C0073
90105C0076
9011606048
9012606014
9017606045
90178C0038
91511B0614
9155180614
91551A0632
9155281020
91621J0612
9415080640
G191732010

43 parts on this diagram · 3 diagrams in section
