STARTER

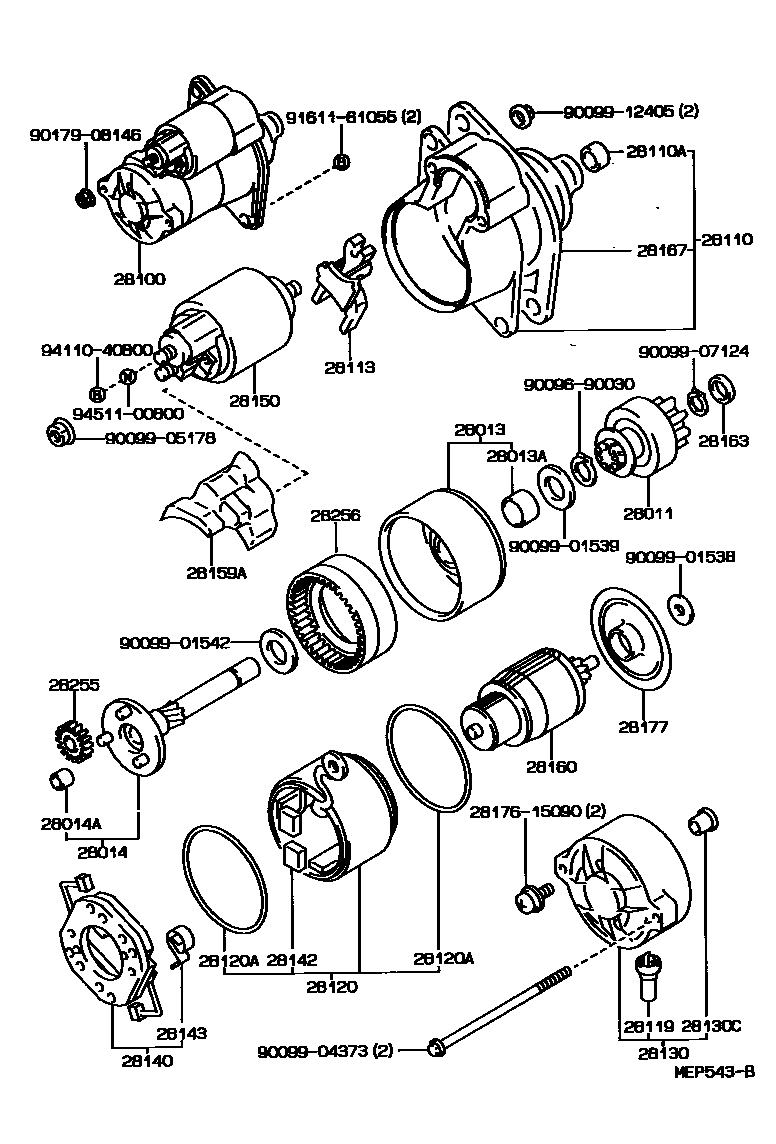

Parts diagram
28011CLUTCH SUB-ASSY, STARTER
main28011-26042i198810-199704
main28011-26042i198812-199704
main28011-54010i198812-199409
main28011-54070i198812-199409
main28011-70020i198810-199704
28013BEARING, STARTER CENTER & SHOCK ABSORBER, NO.1
main28013-70020i198810-199704
28013ABEARING, STARTER CENTER & SHOCK ABSORBER, NO.2
main90099-10181i198810-199704
28014SHAFT SUB-ASSY, PLANET CARRIER
main28014-70020i198810-199704
28014ABUSH OR BEARING, PLANET CARRIER SHAFT
main90099-10180i198810-199704
28100STARTER ASSY
main28100-15040i198810-199302
main28100-54180i198812-199302
main28100-54190i198812-199302
main28100-54310i199302-199409
main28100-54320i199302-199409
main28100-70020i198810-199302
main28100-70030i199302-199704
main28100-70040i199302-199704
main28100-72060i198812-199008
main28100-72100i199008-199302
main28100-72150i199302-199704
28110HOUSING ASSY, STARTER DRIVE
main28110-15040i198810-199704
main28110-70020i198810-199704
main28110-72060i198812-199704
main28115-54011i198812-199409
main28115-54070i198812-199409
28110ABEARING(FOR STARTER HOUSING)
main90099-10171i199008-199704
main90099-10182i198810-199008
28113LEVER, STARTER PINION DRIVE
main27312-72100i199302-199704
main28113-70020i198810-199704
28119COVER, STARTER END FRAME
main28199-46080i199008-199704
main28199-70020i198810-198908
main28199-70021i198908-199008
main28199-77090i198812-199409
28120YOKE ASSY, STARTER
main28120-26071i198812-199704
main28120-26071i198810-199704
main28120-54070i198812-199409
main28120-56081i198812-199409
main28120-70020i198810-199704
28120ARING, O(FOR STARTER YOKE)
main90099-14058i198812-199409
main90099-14092i198810-199704
28130FRAME ASSY, STARTER COMMUTATOR END
main28130-15040i198810-199704
main28130-54060i198812-199309
main28130-54430i199309-199409
main28130-70020i198810-199704
main28130-72010i198812-199008
main28130-72050i199008-199704
28130CBEARING, STARTER FLANGE
main90099-10183i198810-199704
28140HOLDER ASSY, STARTER BRUSH
main28140-26070i198812-199704
main28140-26070i198810-199704
main28140-54070i198812-199409
main28140-70020i198810-199704
main28140-77090i198812-199409
28142BRUSH, STARTER
main28142-70020i198810-199704
28143SPRING, STARTER BRUSH
main28143-70020i198810-199704
main90099-17112i198812-199704
main90099-17112i198810-199704
main90099-17115i198812-199409
28150SWITCH ASSY, MAGNET STARTER
main28150-15070i198810-199302
main28150-34080i198812-199008
main28150-46080i199008-199704
main28150-54070i198812-199409
main28150-54140i198812-199309
main28150-56201i199309-199409
main28150-70020i198810-199008
main28150-70040i199302-199704
main28150-72050i199008-199704
28159ACOVER, MAGNET SWITCH
main28159-46080i199008-199206
28160ARMATURE ASSY, STARTER
main28160-26070i198810-198908
main28160-26070i198812-198908
main28160-26071i198908-199704
main28160-26071i198908-199008
main28160-54070i198812-198908
main28160-54071i198908-199409
main28160-54140i198812-199409
main28160-70020i198810-198812
main28160-70021i198812-199704
main28160-72051i199008-199704
28163NUT OR COLLAR, PINION STOP, STARTER
main28163-70020i198810-199704
28167COVER, HOUSING
main28167-46080i199008-199206
28177PLATE(FOR STARTER ARMATURE)
main28177-70020i198810-199704
28255GEAR, PLANET
main28255-70020i198810-199704
28256GEAR, STARTER INTERNAL
main28256-70020i198810-199704
2817615090SCREW, STARTER
9009690030
9009901538
9009901539
9009901542
9009904373
9009905178
9009907124
9009912405
9017908146
9161161055
9411040800
9451100800

38 parts on this diagram · 5 diagrams in section
