FRONT STEERING GEAR & LINK

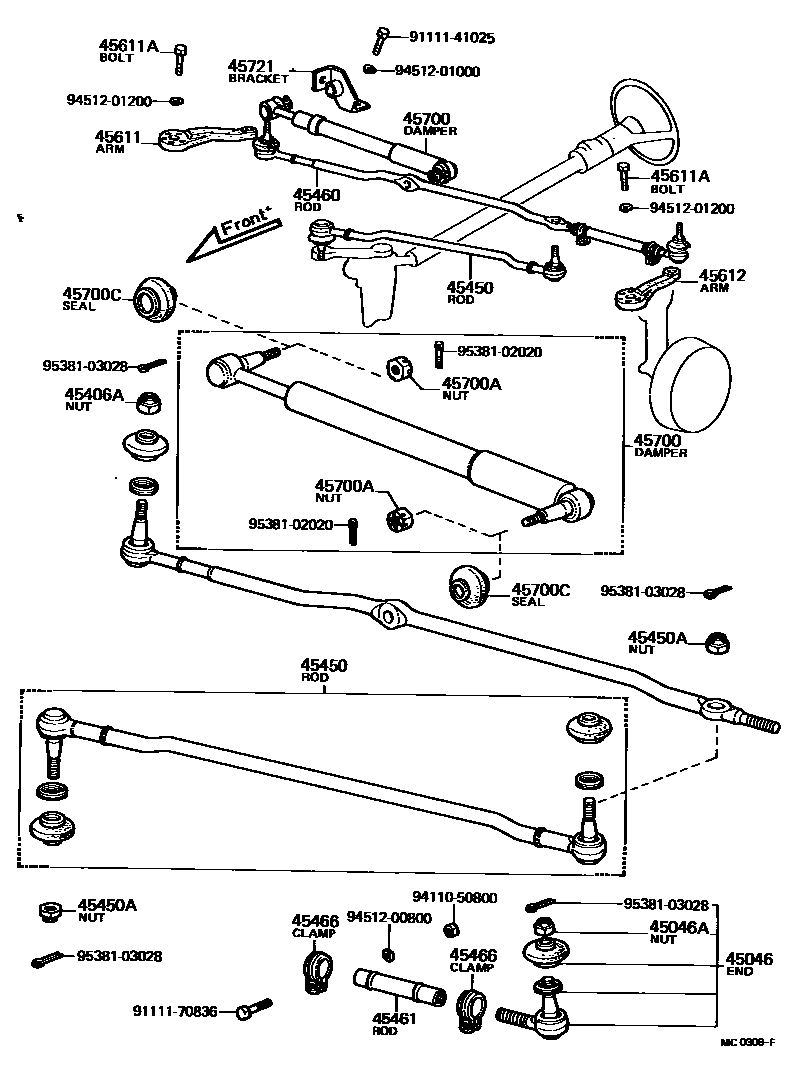

Parts diagram
45046END SUB-ASSY, TIE ROD, RH
main45046-49015i196711-196903
main45046-49017i196903-197002
main45046-49018i197002-197302
main45046-49025i196711-196903
HARDER SUSPENSION
main45046-49035i197303-197505
main45046-49045i197505-197811
45046ANUT, CASTLE(FOR TIE ROD END)
main90171-14042i197109-198209
main94141-41400i196711-196908
main94146-41400i196908-197103
main94146-51400i197103-197109
45406ROD SUB-ASSY, TIE, RH
main45406-40022i196903-197302
main45406-40031i196903-197002
W/POWER STEERING
main45406-40032i197002-197302
W/POWER STEERING
main45406-49015i197303-197505
main45406-49025i197505-197811
main45406-49035i197811-198209
45406ANUT, CASTLE(FOR TIE ROD)
main90171-14042i197109-198209
main94141-41400i196711-196908
main94146-41400i196908-197103
main94146-51400i197103-197109
45450ROD ASSY, STEERING RELAY
main45450-40020i196711-196903
main45450-40021i196903-197002
main45450-40022i197002-197302
main45450-40030i197303-197505
main45450-40040i197505-197811
main45450-49015i197811-198209
45450ANUT, CASTLE(FOR RELAY ROD)
main90171-14042×2i197109-198209
main94141-41400×2i196711-196908
main94146-41400×2i196908-197103
main94146-51400×2i197103-197109
45460ROD ASSY, TIE, RH
main45460-40020i196711-196903
45461ROD, STEERING TIE
main45465-30010i196711-196903
main45465-40010i196903-197811
main45465-40020i197811-198209
45466CLAMP, TIE ROD END
main45466-30020×2i196711-196903
main45466-55010×2i196903-198209
45611ARM, STEERING KNUCKLE, RH
main45611-40010i196711-198209
45611ABOLT, KNUCKLE STOPPER
main90101-12234×8i196711-196908
main90101-12301×8i196908-198209
45612ARM, STEERING KNUCKLE, LH
main45611-40010i196711-198209
45700DAMPER ASSY, STEERING
main45700-49015i196711-196903
main45700-49016i196903-196908
main45700-49017i196908-197002
main45700-49018i197002-197302
45700ANUT(FOR STEERING DAMPER)
main90140-40800×2i196711-196903
main90171-14042i197109-198209
main94141-41400i196903-196908
main94146-41400i196908-197103
main94146-51400i197103-197109
45700CSEAL, DUST(FOR STEERING DAMPER)
main45479-40010i196903-197505
main45479-40030i197505-198209
main45482-20010×2i196711-196903
45721BRACKET, STEERING DAMPER
main45721-40010i196711-196903
9111141025
9111170836
9411050800
9451200800
9451201000
9451201200
9538102020
9538103028

24 parts on this diagram · 3 diagrams in section
