STARTER

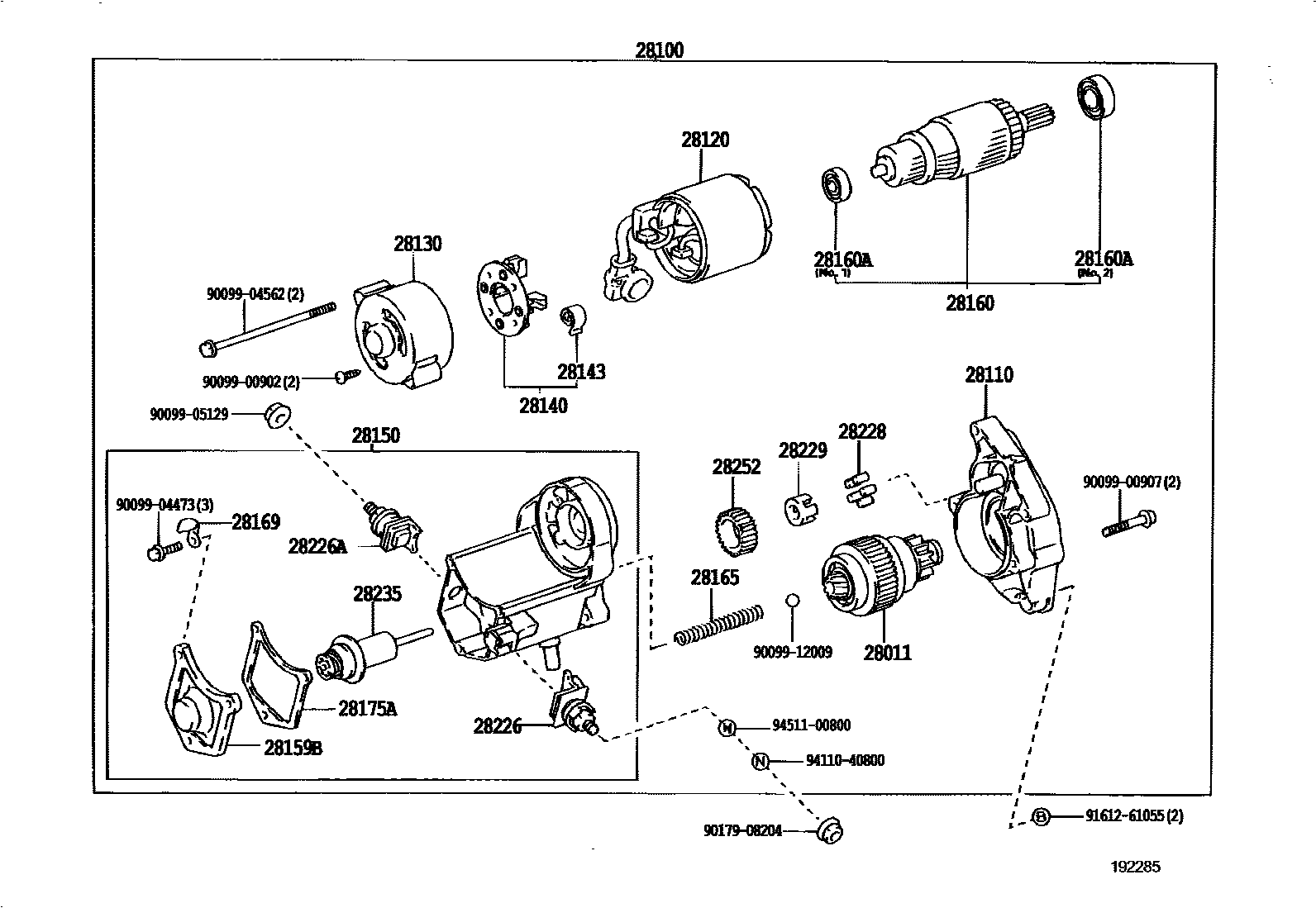

Parts diagram
28011CLUTCH SUB-ASSY, STARTER
main28011-26042i199512-200108
main28011-54010i199512-199908
main28011-70020i200108-200210
main28011-75120i201310-201607
main28011-75220i201607
main28011-76070i200709
28100STARTER ASSY
main28100-54320i199512-199903
main28100-54430i199604-199908
main28100-54470i199903-199908
main28100-70030i200108-200708
main28100-70040i199512-200102
main28100-70050i200108-200210
main28100-72150i199512-200108
main28100-72160i199512-200108
main28100-72170i199604-200108
main28100-72180i199604-200108
main28100-73020i200108-200407
main28100-73021i200408-200706
main28100-74190i199604-200108
main28100-74320i200108-200407
main28100-74321i200408-200707
main28100-75090i200709-200906
main28100-75091i200907
main28100-75120i201310-201606
main28100-75220i201607
28110HOUSING ASSY, STARTER DRIVE
main28110-15040i199512-200102
main28110-63050i199604-200108
main28110-72060i199512-200108
main28110-72160i199512-200108
12V 1.4KW
main28110-73020i200108
main28110-74320i200108-200707
main28110-75090i200709-201007
main28115-54011i199512-199908
28120YOKE ASSY, STARTER
main28120-26071i199512-200108
12V 1.0KW
main28120-28040i200709-200808
main28120-28050i200108-200707
main28120-54380i201310-201607
main28120-56081i199512-199908
main28120-66040i200709-201310
main28120-70020i200108-200808
12V 0.8KW
main28120-70050i200110-200210
main28120-74070i199512-200108
12V 1.4KW
main28120-75220i201607
28130FRAME ASSY, STARTER COMMUTATOR END
main28130-15040i199512-200102
main28130-35060i199512-200108
12V 1.4KW
main28130-54430i199512-199908
main28130-64170i200709-201007
main28130-72010i199512-200108
12V 1.0KW
main28130-73020i200108-200706
main28130-74040i199604-200108
main28130-74320i200108-200707
28140HOLDER ASSY, STARTER BRUSH
main28140-26070i199512-200108
main28140-54380i201310-201607
main28140-70020i200108
main28140-75220i201607
main28140-76070i200709-201310
main28140-77090i199512-199908
28143SPRING, STARTER BRUSH
main90099-17112×4i199512-200108
28150SWITCH ASSY, MAGNET STARTER
main28150-22100i200706
main28150-54320i199512-199903
main28150-54430i199903-199908
main28150-70030i200108-200210
main28150-70040i199512-200102
main28150-72150i199512-200108
main28150-72160i199512-200108
12V 1.4KW
main28150-72170i199604-200108
main28150-72180i199604-200108
12V 1.4KW
main28150-74190i199604-200108
main28150-75120i201310-201607
main28150-75130i200709-201310
28159BCOVER, MAGNET SWITCH
main28159-10040i199512-200108
main28159-55050i199512-200108
12V 1.4KW
main28159-56310i199512-199908
28160ARMATURE ASSY, STARTER
main28160-21060i200108
main28160-26071i199512-200108
12V 1.0KW
main28160-54140i199512-199908
main28160-54160i199604-199908
main28160-70021i200108
12V 0.8KW
main28160-70050i200110-200210
main28160-74070i199512-200108
12V 1.4KW
main28160-75120i201310-201607
28160ABEARING, STARTER ARMATURE
main28253-45020i199512-200108
main90099-10107i199512-199908
main90099-10113i199512-200108
main90099-10119i199512-199908
main90099-10131i199604-199908
main90099-10196i199512-200108
main90099-10197i199512-200108
main90099-54120i199604-199908
28165SPRING, STARTER MAGNET SWITCH RETURN
main28165-26040i199512-200108
main28165-76070i200709-201007
main28165-77090i199512-199908
28169CLAMP, STARTER MOTOR LEAD WIRE
main28169-10040i199512-200108
main28169-55050i199512-200108
12V 1.4KW
28175AGASKET, MAGNET SWITCH COVER
main28175-10040i199512-200108
main28175-55050i199512-200108
12V 1.4KW
main28175-56310i199512-199908
28226STARTER KIT, BATTERY TERMINAL
main28226-17030i199806-199908
main28226-22050i200709-201007
main28226-22060i200108-200205
main28226-22061i200205-200707
main28226-54320i199512-199908
main28226-54330i200101-200108
main28226-55050i199512-200108
12V 1.4KW
main28226-56330i199604-199806
main28226-64100i200101-200108
main28226-64370i200101-200108
12V 1.4KW
main28226-70040i199512-200108
main28226-72050i199604-199710
main28226-72170i199604-200101
main28226-74180i199604-200101
12V 1.4KW
main28226-74190i199711-200101
28226ASTARTER KIT, MOTOR TERMINAL
main28226-54220i199512-199908
main28226-72010i199512-200108
main28226-74070i200709-201007
28228ROLLER, STARTER IDLE GEAR CLUTCH
main28228-26040×5i199512-200108
main28228-56080×5i199512-199908
28229RETAINER, STARTER IDLE GEAR
main28229-26040i199512-200108
main28229-56080i199512-199908
main28229-74070i200709-201007
28235PLUNGER, MAGNET SWITCH
main28235-17030i199512-199908
main28235-35080i199512-200108
12V 1.0KW
main28235-55050i199512-200108
12V 1.4KW
28252GEAR, STARTER IDLE
main28254-45020i199512-200108
main28254-74070i199512-200108
12V 1.4KW
main28254-77090i199512-199908
9009900902
9009900907
9009904473
9009904562
9009905129
9009912009
9017908204
9161261055
9411040800
9451100800

30 parts on this diagram · 10 diagrams in section
