TORQUE CONVERTER, FRONT OIL PUMP & CHAIN (ATM)

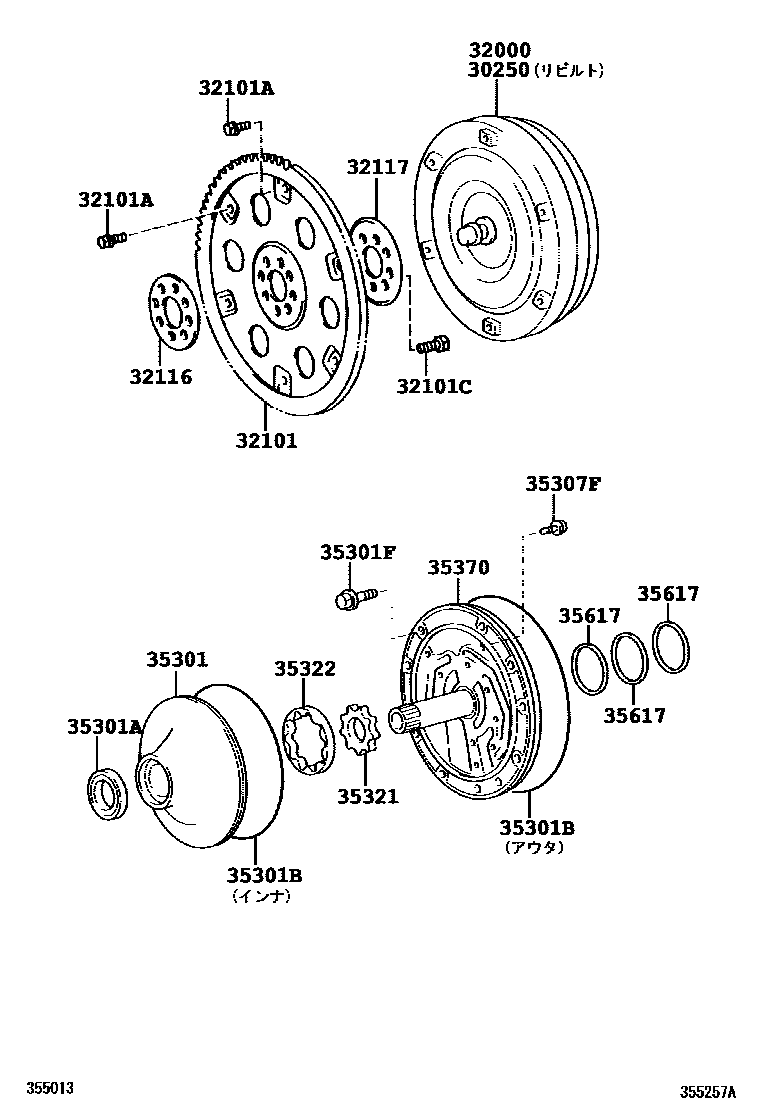

Parts diagram
30250CONVERTER ASSY, TORQUE, REBUILT
main30250-30410i200508-200509
main30250-30420i200510-200709
main30250-50040i200508-200709
main30250-50050i200709-201112
32000CONVERTER ASSY, TORQUE
main32000-30410i200508-200510
main32000-30420i200510-200709
main32000-50040i200508-200709
main32000-50050i200709-201112
32101GEAR SUB-ASSY, DRIVE PLATE & RING
main32101-30080i200508-200709
main32101-30081i201106
main32101-50010i200508-200709
main32101-50021i200709
32101ABOLT(FOR DRIVE PLATE & TORQUE CONVERTER SETTING)
main90105-09005i200508-200709
main90105-09006×5i200508-200709
main90105-10340×5i200709
main90105-10547i200709
32101CBOLT, HEXAGON(FOR DRIVE PLATE SETTING)
main90105-10048×8i201003-201111
main90105-A0022×8i200809-201003
main90910-02129×8i200508-200709
main90910-A2002×10i200809-201111
32116SPACER, DRIVE PLATE, FRONT
main32116-32020i200709
main32116-50010i200508-200709
32117SPACER, DRIVE PLATE, REAR
main32117-30030i200709
main32117-34010i200709
main32117-50010i200508-200709
35301BODY SUB-ASSY, FRONT OIL PUMP
main35301-50030i200709
main35301-60030i200508-200709
35301ASEAL, OIL (FOR FRONT OIL PUMP)
main90311-38083i200508-200709
main90311-45032i200709
35301BRING, O (FOR FRONT OIL PUMP BODY)
main90301-99087i200709
main90301-99139i200508-200709
main90301-99148i200508-200709
main90301-99171i200709
35301FBOLT (FOR FRONT OIL PUMP SETTING)
main90105-08353×11i200709
main90105-08451×10i200610-200709
main91511-K0840×10i200508-200609
35307FBOLT (FOR STATOR SHAFT)
main90148-06001×7i200709
main90148-60079×14i200508-200709
35321GEAR, FRONT OIL PUMP DRIVE
main35321-50010i200709
main35321-50020i200709
main35321-50030i200508-200709
main35321-50040i200709
main35321-50050i200508-200709
main35321-50060i200508-200709
main35321-50070i200508-200709
main35321-50080i200709
main35321-50090i200709
main35321-50100i200709
main35321-50110i200709
main35321-50120i200709
main35321-50130i200709
main35321-50140i200709
35322GEAR, FRONT OIL PUMP DRIVEN
main35322-50010i200709
main35322-50020i200508-200709
main35322-50030i200508-200709
main35322-50040i200508-200709
main35322-50050i200709
main35322-50060i200508-200709
main35322-50070i200508-200709
main35322-50080i200709
main35322-50090i200709
main35322-50100i200709
main35322-50110i200709
main35322-50120i200709
main35322-50130i200709
main35322-50140i200709
35370SHAFT ASSY, STATOR
main35370-50030i200508-200709
main35370-50040i200709
35617RING, CLUTCH DRUM OIL SEAL
main35617-50030×4i200709
main35617-60020×3i200508-200709

16 parts on this diagram · 2 diagrams in section
