STARTER

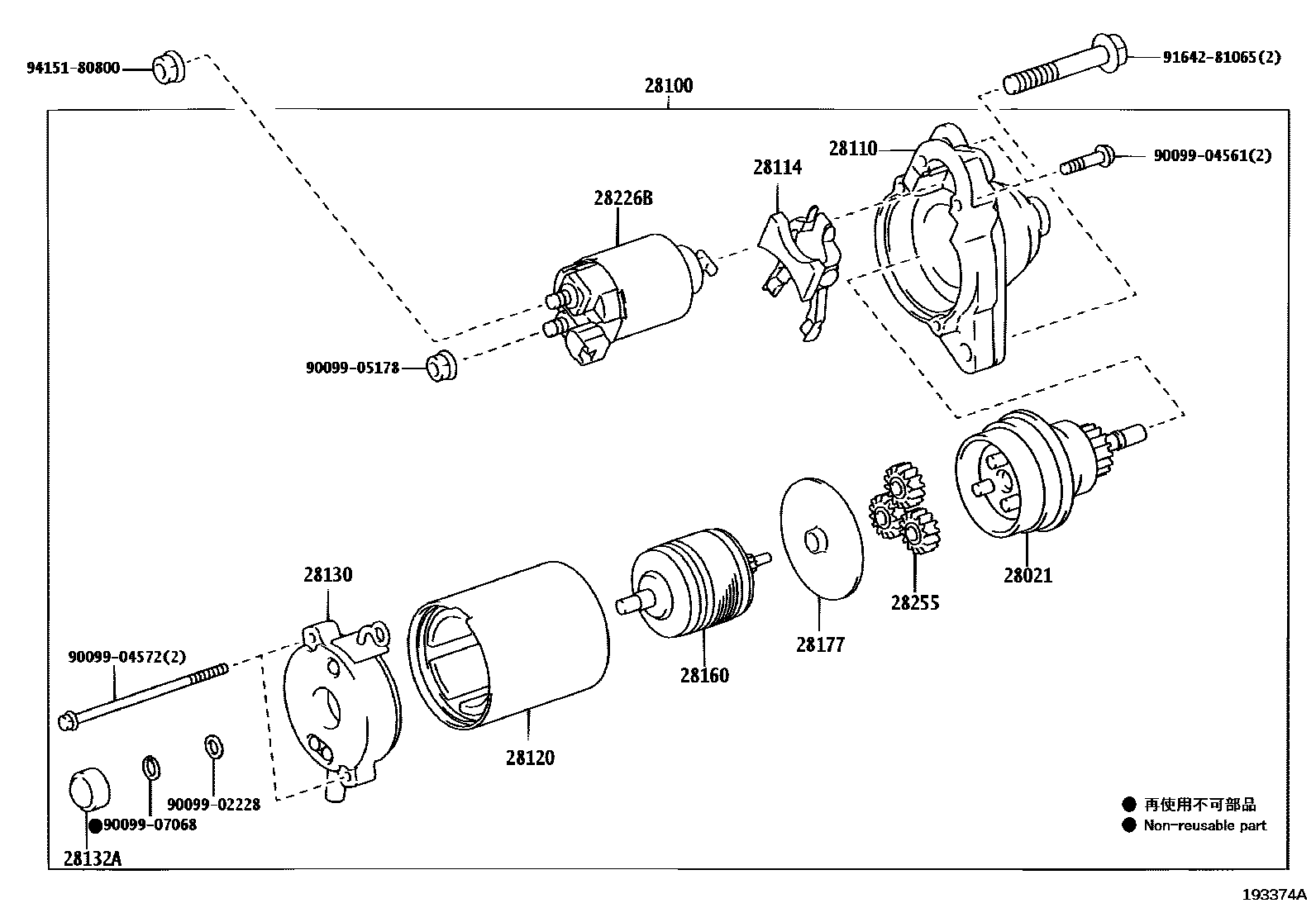

Parts diagram
28021CLUTCH SUB-ASSY, STARTER CENTER BEARING
main28021-21060i200508-200709
main28021-38020supersedes 28021-73020i200709
28100STARTER ASSY
main28100-38030i200709-200909
main28100-50080i200508-200709
main28100-31070supersedes 28100-31060i200709-200909
main28100-31071supersedes 28100-31061i200910
main28100-38020supersedes 28100-38031i200709
28110HOUSING ASSY, STARTER DRIVE
main28110-31040i200508-200709
main28110-50080i200508-200709
main28110-38020supersedes 28110-38030i200709-201012
28114PIN, STARTER DRIVE LEVER SET
main28114-21060i200508-200709
main28114-38020i200709-201012
28120YOKE ASSY, STARTER
main28120-66040i200508-200709
main28120-28040supersedes 28120-28080i200508-200709
main28120-28060supersedes 28120-28080i200808
main28120-38020supersedes 28120-28060i200709-201107
main28120-38060supersedes 28120-28060i201107
28130FRAME ASSY, STARTER COMMUTATOR END
main28130-50050i200508-200709
main28130-31070supersedes 28130-31060i200508-200709
main28130-38020supersedes 28130-38030i200709-201012
28132ACOVER, STARTER COMMUTATOR END FRAME
main28132-28040i200508-200709
28160ARMATURE ASSY, STARTER
main28160-21060i200709
main28160-74070i200508-200709
main28160-38020i200709
28177PLATE(FOR STARTER ARMATURE)
main28177-28040i200709
main28177-38020i200709-201012
28226STARTER KIT, BATTERY TERMINAL
main28226-50070i200508-200709
28226BSTARTER KIT, REPAIR SERVICE
main28226-22061i200508-200709
main28226-38030i200709
28255GEAR, PLANET
main28255-20020×3supersedes 28255-28040i200508-200709
main28255-38020×3supersedes 28255-20020i200709-201012
9009902228
9009904561
9009904572
9009905178
9009907068
9164281065
9415180800

19 parts on this diagram · 4 diagrams in section
