RADIATOR & WATER OUTLET

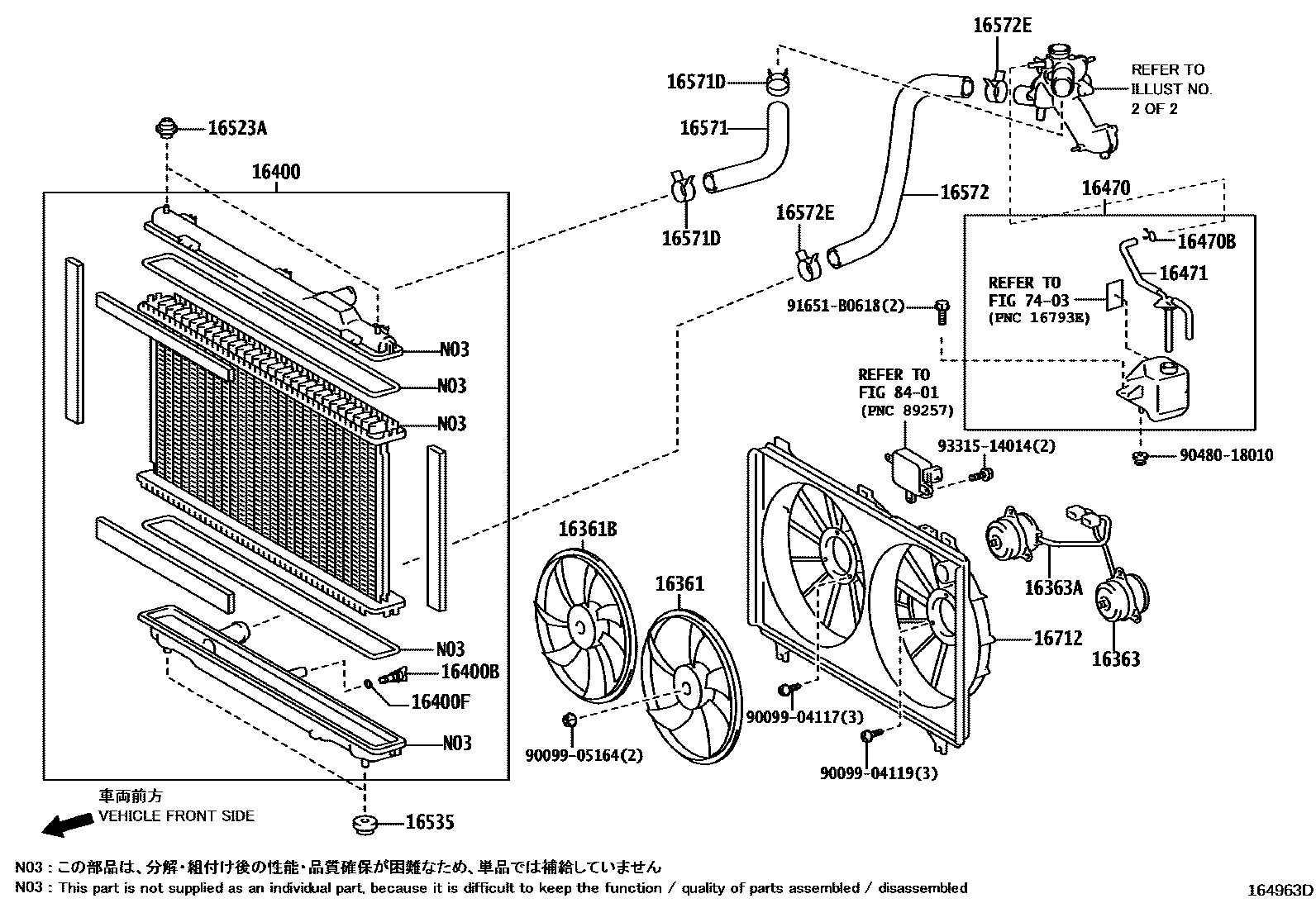

Parts diagram
16361FAN
main16361-31110i200508-200709
main16361-38070i200709
16361BFAN, NO.2
main16361-31080i200508-200709
main16361-38080i200709
16363MOTOR, COOLING FAN
main16363-31050i200508-200709
main16363-38070i200709
16363AMOTOR, COOLING FAN, NO.2
main16363-31070i200508-200709
main16363-38080i200709
16400RADIATOR ASSY
main16400-31370i200709
main16400-38220i200709-201103
main16400-38221i201103
main16400-50340i200508-200709
16400BPLUG, RADIATOR DRAIN COCK
main16417-21280i200709
main16417-28530i200709
16400FPACKING(FOR RADIATOR DRAIN COCK)
main16418-20290i200709
main16492-21050i200508-200709
16470TANK ASSY, RADIATOR RESERVE
main16470-31030i200508-200709
main16470-38040i200709-201103
main16470-38041i201103
main16470-50150i200508-200709
16470BCLAMP OR CLIP(FOR RADIATOR RESERVE TANK HOSE)
main90467-11085i200709
16471CAP SUB-ASSY, RESERVE TANK
main16405-31030i200508-200709
main16405-50060i200508-200709
main16475-51010i200709
16523ACUSHION, RADIATOR SUPPORT
main16523-31010×2i200508-200709
main16523-38010×2i200709
16535SUPPORT, RADIATOR, LOWER
main90480-40021×2i200508-200709
16571HOSE, RADIATOR, INLET
main16571-31160i200508-200709
16571DCLIP, RADIATOR HOSE, NO.1
main90466-39002×2i201111-201112
main90466-41008×2i200508-200709
main96136-44801×2i200908-201112
main96136-54801×2i200709-200907
16572HOSE, RADIATOR, OUTLET
main16572-31180i200709-201005
main16572-31380i201006-201112
16572ECLIP, RADIATOR HOSE, NO.2
main90466-39002×2i201111-201112
main90466-41008×2i200508-200709
main96136-44801×2i200908-201112
main96136-54801×2i200709-200907
16712SHROUD, FAN, NO.2
main16711-31240i200508-200709
7403CAUTION PLATE (EXTERIOR & INTERIOR)
8401SWITCH & RELAY & COMPUTER
9009904117
9009904119
9009905164
9048018010
91651B0618
9331514014

25 parts on this diagram · 6 diagrams in section
