BRAKE MASTER CYLINDER

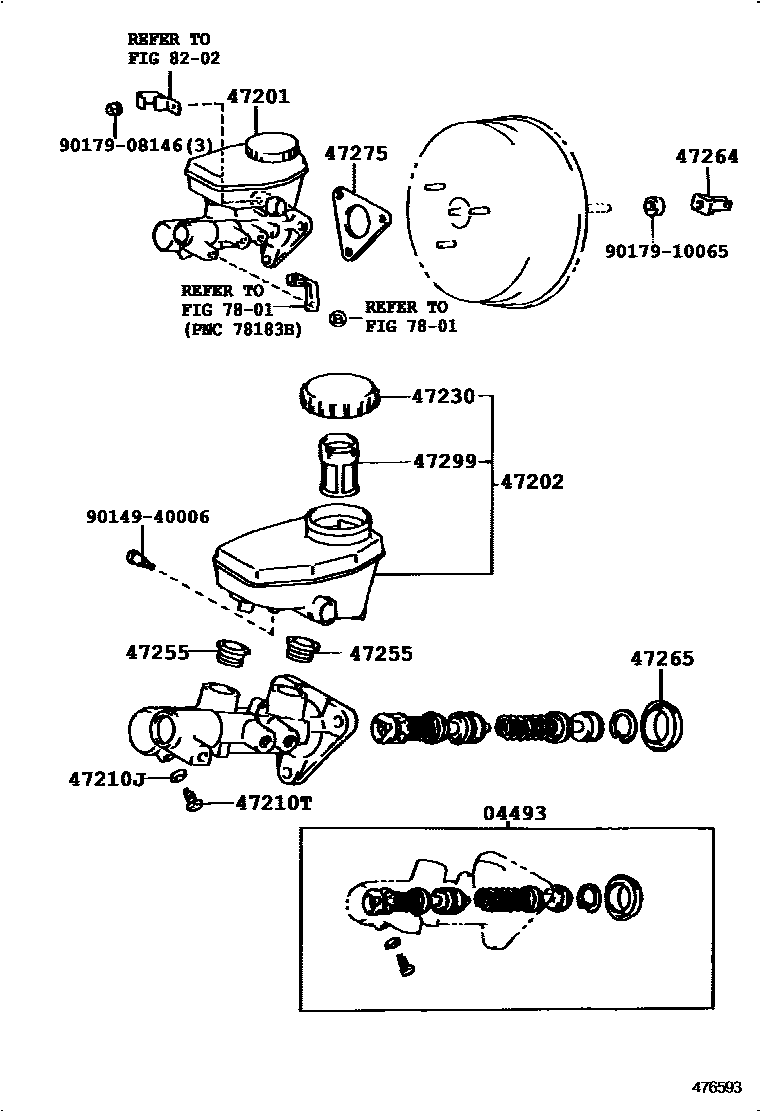

Parts diagram
04493CYLINDER KIT, BRAKE MASTER
main04493-24050i199110-199508
main04493-24060i199110-199508
main04493-24070i199508-199708
main04493-30232i199508-199708
47201CYLINDER SUB-ASSY, BRAKE MASTER
main47201-30380i199110-199508
main47201-30480i199508-199708
main47201-39015i199110-199508
main47201-39015i199110-199508
main47201-39025i199508-199708
main47201-39045i199110-199508
47202RESERVOIR SUB-ASSY, BRAKE MASTER CYLINDER
main47202-30170i199110-199508
main47220-24021i199110-199708
main47220-30060i199508-199708
47210JGASKET(FOR MASTER CYLINDER)
main90430-06104i199110-199708
47210TBOLT(FOR BRAKE MASTER CYLINDER)
main90109-06077i199110-199708
47230CAP ASSY, BRAKE MASTER CYLINDER RESERVOIR FILLER
main47230-24010i199110-199708
main84460-24020i199110-199708
47255GROMMET, MASTER CYLINDER RESERVOIR
main47255-16010i199110-199708
47264CLEVIS, MASTER CYLINDER PUSH ROD
main47264-28010i199508-199708
main47264-30040i199110-199708
main47264-50010i199110-199508
47265BOOT, MASTER CYLINDER
main47265-20050i199508-199708
main47265-22030i199110-199508
47275GASKET, BRAKE MASTER CYLINDER
main47275-12020i199508-199708
main47275-24020i199110-199708
main47275-32010i199110-199508
47299STRAINER, BRAKE MASTER CYLINDER RESERVOIR
main47299-24010i199110-199708
7801
8202
9014940006
9017908146
9017910065

16 parts on this diagram · 2 diagrams in section
