CYLINDER HEAD

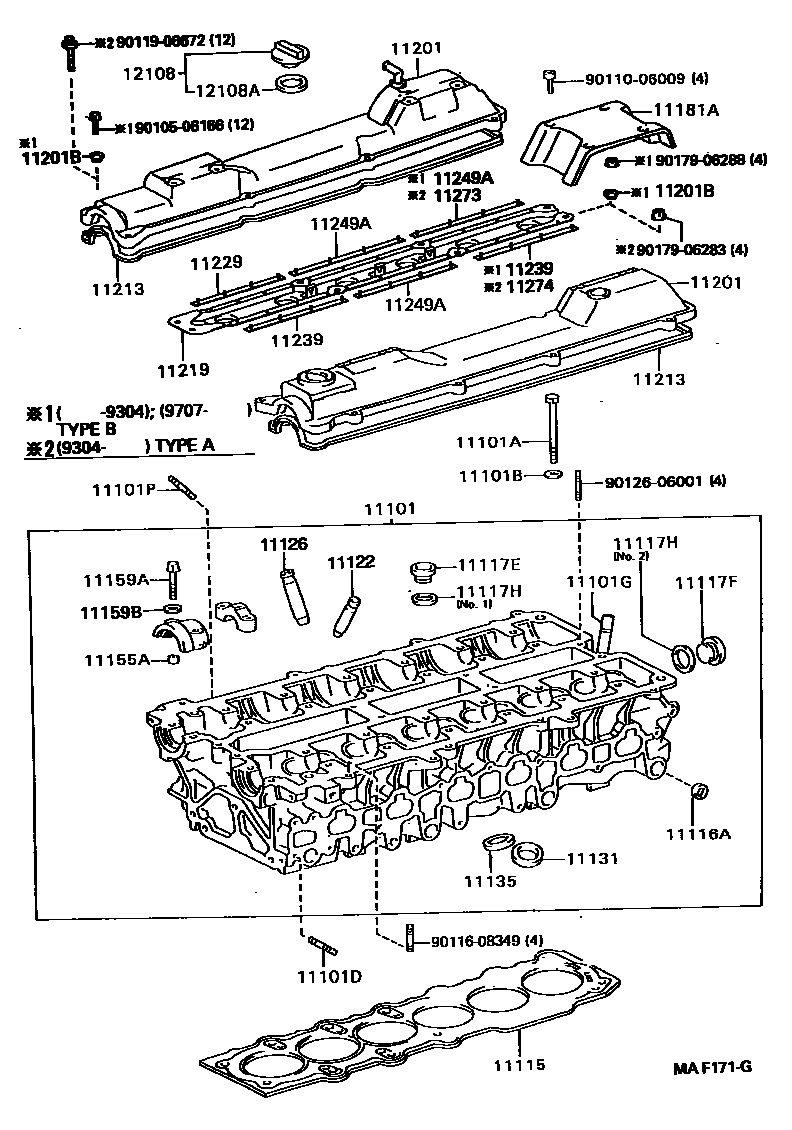

Parts diagram
11101HEAD SUB-ASSY, CYLINDER
main11101-49335i199110-199210
main11101-49336i199210-199303
main11101-49337i199303-199708
main11101-49345i199110-199210
main11101-49346i199210-199303
main11101-49347i199303-199708
main11101-59145i199408-199708
11101ABOLT(FOR CYLINDER HEAD SET)
main90910-02088i199210-199708
main90910-02102i199110-199708
11101BWASHER, PLATE(FOR CYLINDER HEAD SET)
main90201-10344i199210-199708
main90201-11018i199110-199708
11101DBOLT, STUD(FOR WATER OUTLET)
main90116-08348i199110-199708
11101GUNION(FOR CYLINDER HEAD)
main90406-08011i199110-199708
main90406-17010i199110-199210
main90406-17017i199210-199708
11101PBOLT, STUD(FOR DISTRIBUTOR)
main90116-08348i199201-199708
main92122-B0822i199110-199201
11115GASKET, CYLINDER HEAD
main11115-46040i199110-199306
main11115-46041i199306-199404
main11115-46042i199404-199508
main11115-46043i199508-199609
main11115-46044i199609-199708
main11115-46050i199110-199305
main11115-46051i199305-199707
main11115-46052i199707-199708
main11115-50020i199210-199410
main11115-50021i199410-199708
11116GASKET, CYLINDER HEAD, NO.2
main11116-50010i199210-199410
main11116-50011i199410-199708
11116APLUG, TIGHT, NO.1
main96411-42000i199110-199708
main96411-43000i199210-199708
11117EPLUG, W/HEAD STRAIGHT SCREW, NO.1
main90341-24010i199110-199708
main90341-27006i199210-199708
11117FPLUG, W/HEAD STRAIGHT SCREW, NO.2
main90341-36001i199110-199708
11117HGASKET(FOR WATER HOLE)
main90430-20019i199110-199708
main90430-24010i199110-199708
main90430-27005i199210-199708
main90430-36003i199110-199708
11122BUSH, INTAKE VALVE GUIDE
main11122-16020i199210-199408
main11122-74030i199110-199708
main11123-16020i199210-199408
main11123-74030i199110-199708
11126BUSH, EXHAUST VALVE GUIDE
main11122-16010i199110-199708
main11123-16010i199110-199708
main11126-50040i199210-199408
main11126-50050i199408-199708
main11127-50040i199210-199408
main11127-50050i199408-199708
11131SEAT, INTAKE VALVE
main11131-46020i199110-199708
main11131-50020i199210-199708
main11132-46020i199110-199708
main11132-50020i199210-199708
11135SEAT, EXHAUST VALVE
main11135-46020i199110-199708
main11135-46050i199208-199708
main11135-50020i199210-199708
main11136-46020i199110-199708
main11136-46050i199208-199708
main11136-50020i199210-199708
11155APIN, RING W/HEAD
main90253-11001i199210-199708
main90253-11021i199110-199708
11159ABOLT(FOR HEAD TO CAMSHAFT BEARING CAP)
main90105-07003i199210-199708
main90119-07007i199210-199707
main90119-07009i199707-199708
main90119-08890i199110-199708
11159BWASHER, SEAL(FOR HEAD TO CAMSHAFT BEARING CAP)
main90210-07003i199210-199708
main90210-08033i199311-199708
main90210-08033i199110-199311
FOR CAM CAP NO.1
11181ACOVER, CYLINDER HEAD, REAR
main11181-46021i199110-199210
main11181-46022i199210-199708
11201COVER SUB-ASSY, CYLINDER HEAD
main11201-0W010i199304-199307
INTAKE SIDE
main11201-46030i199707-199708
main11201-46030i199110-199304
INTAKE SIDE
main11201-46040i199110-199708
INTAKE SIDE
main11201-50020i199210-199409
main11201-50021i199409-199708
main11202-0W020i199304-199307
EXHAUST SIDE
main11202-0W021i199707-199708
EXHAUST SIDE, TYPE A
main11202-46010i199707-199708
EXHAUST SIDE, TYPE B
main11202-46010i199110-199304
EXHAUST SIDE
main11202-46020i199110-199608
EXHAUST SIDE
main11202-46021i199608-199708
EXHAUST SIDE
main11202-50020i199210-199708
11201BWASHER, SEAL(FOR CYLINDER HEAD COVER)
main90210-07001i199110-199708
11213GASKET, CYLINDER HEAD COVER
main11213-46020i199110-199708
INTAKE SIDE
main11213-50020i199210-199608
main11213-50021i199608-199708
main11214-46010i199110-199507
EXHAUST SIDE
main11214-46011i199507-199708
EXHAUST SIDE
11219COVER, CYLINDER HEAD, NO.3
main11219-46010i199110-199210
main11219-46011i199210-199304
main11219-46012i199707-199708
main11219-46021i199304-199707
main11219-46021i199707-199708
11229GASKET, CYLINDER HEAD COVER, NO.3
main11229-46010i199110-199304
main11229-46010i199707-199708
main11229-46020i199304-199707
main11229-46020i199707-199708
11239GASKET, CLINDER HEAD CONER, NO.4
main11239-46010i199110-199304
main11239-46010i199707-199708
main11239-46020i199304-199707
main11239-46020i199707-199708
11249AGASKET, CLINDER HEAD CONER, NO.5
main11249-46010i199707-199708
main11249-46010i199110-199304
main11249-46020i199707-199708
main11249-46020i199304-199707
11273GASKET, CYLINDER BLOCK SIDE COVER
main11273-46010i199304-199708
11274GASKET, CYLINDER HEAD COVER, NO.7
main11274-46010i199304-199708
12108CAP SUB-ASSY, OIL FILLER
main12180-20030i199608-199708
main12180-46010i199110-199608
main12180-50010i199210-199708
12108AGASKET(FOR OIL FILLER CAP)
main12195-20020i199608-199708
main12195-46011i199110-199608
main12195-50010i199210-199708
9010506166
9011006009
9011608349
9011906672
9012606001
9017906283
9017906288

38 parts on this diagram · 3 diagrams in section
