WINDSHIELD WASHER

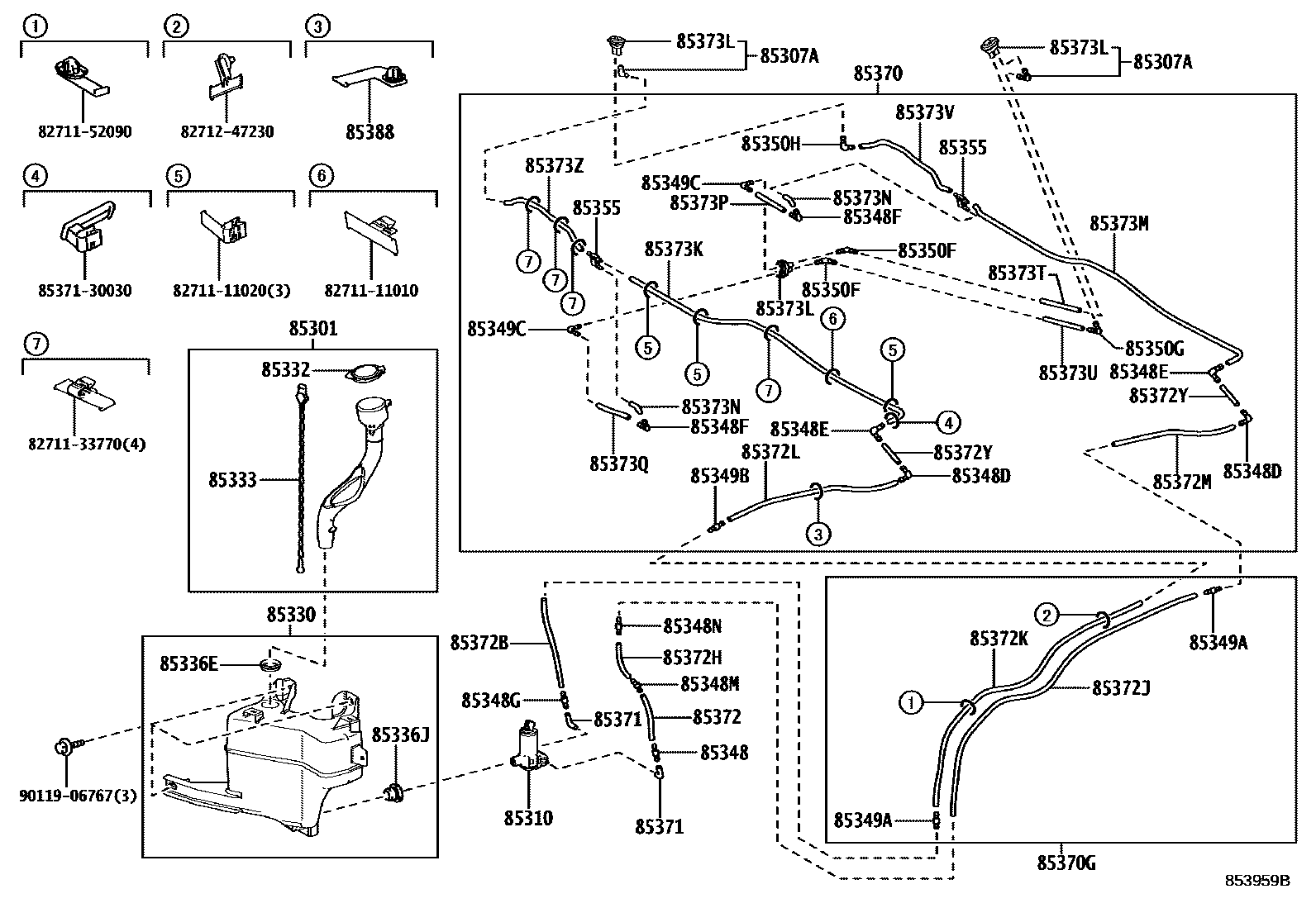

Parts diagram
85301INLET SUB-ASSY, WASHER
main85301-30080i202011
85307AGROMMET SUB-ASSY, WASHER, NO.1
main85307-50020×2i201806-202010
85310MOTOR AND PUMP ASSY, WINDSHIELD WASHER
main85330-11040i201806-202010
85330JAR ASSY, WINDSHIELD WASHER
main85355-30120i201806-202010
main85315-30500supersedes 85315-30490i201806-202010
85332CAP, WINDSHIELD WASHER JAR
main85316-75010i202011-202204
85333FILTER, WINDSHIELD WASHER JAR
main85312-48010i202011
85336EPACKING, WINDSHIELD WASHER INLET HOSE
main85336-30160i201806-202010
85336JPROTECTOR, WASHER JAR
main90099-32089i201806-202010
85348JOINT, WINDSHIELD WASHER HOSE, NO.1
main85349-89122i201806-202010
85348DJOINT, WINDSHIELD WASHER ELBOW, NO.1
main85355-20200×2i201806-202010
85348EJOINT, WINDSHIELD WASHER ELBOW, NO.2
main85355-20200×2i201806-202010
85348FJOINT, WINDSHIELD WASHER ELBOW, NO.3
main85355-20200×2i201806-202010
85348GJOINT, WINDSHIELD WASHER HOSE, NO.2
main85375-10260i201806-202010
85348MJOINT, WINDSHIELD WASHER HOSE, NO.3
main85375-14560i201806-202010
85348NJOINT, WINDSHIELD WASHER HOSE, NO.4
main85349-89122i201806-202010
85349AJOINT, WINDSHIELD WASHER HOSE, NO.2
main85375-10260×2i201806-202010
85349BJOINT, WINDSHIELD WASHER HOSE, NO.3
main85375-10260i201806-202010
85349CJOINT, WINDSHIELD WASHER ELBOW, NO.4
main85377-50170×2i202011
85350FJOINT, WINDSHIELD WASHER ELBOW, NO.5
main85355-20200×2i201806-202010
85350GJOINT, WINDSHIELD WASHER ELBOW, NO.6
main85355-20200i201806-202010
85350HJOINT, WINDSHIELD WASHER ELBOW, NO.7
main85355-20200i201806-202010
85355VALVE, WINDSHIELD WASHER HOSE
main85321-28020×2i201806-202010
85370HOSE ASSY, WINDSHIELD WASHER
main85370-30450i201806-202010
85370GHOSE ASSY, WINDSHIELD WASHER, NO.2
main85370-30460i201806-202010
85371HOSE, WINDSHIELD WASHER (FROM MOTOR TO JOINT)
main85336-12230×2i201806-202010
85372HOSE, WINDSHIELD WASHER (FROM JOINT TO JOINT), NO.1
main90099-33080i201806-202010
85372BHOSE, WINDSHIELD WASHER (FROM JOINT TO JOINT), NO.2
main90099-33080i201806-202010
85372HHOSE, WINDSHIELD WASHER (FROM JOINT TO JOINT), NO.3
main90099-33080i201806-202010
85372JHOSE, WINDSHIELD WASHER (FROM JOINT TO JOINT), NO.4
main90099-33080i201806-202010
85372KHOSE, WINDSHIELD WASHER (FROM JOINT TO JOINT), NO.5
main90099-33080i201806-202010
85372LHOSE, WINDSHIELD WASHER (FROM JOINT TO JOINT), NO.6
main90099-33080i201806-202010
85372MHOSE, WINDSHIELD WASHER (FROM JOINT TO JOINT), NO.7
main90099-33080i201806-202010
85372YHOSE, WINDSHIELD WASHER (FROM JOINT TO JOINT), NO.8
main90099-33080×2i201806-202010
85373KHOSE, WINDSHIELD WASHER (FROM JOINT TO JOINT), NO.9
main90099-33080i201806-202010
85373LGROMMET, WASHER
main85373-11020×3i201806-202010
85373MHOSE, WINDSHIELD WASHER (FROM JOINT TO JOINT), NO.10
main90099-33382i201806-202010
85373NHOSE, WINDSHIELD WASHER (FROM JOINT TO JOINT), NO.11
main85336-12230×2i201806-202010
85373PHOSE, WINDSHIELD WASHER (FROM JOINT TO JOINT), NO.12
main90099-33080i201806-202010
85373QHOSE, WINDSHIELD WASHER (FROM JOINT TO JOINT), NO.13
main90099-33080i201806-202010
85373THOSE, WINDSHIELD WASHER (FROM JOINT TO JOINT), NO.14
main90099-33080i201806-202010
85373UHOSE, WINDSHIELD WASHER (FROM JOINT TO JOINT), NO.15
main90099-33080i201806-202010
85373VHOSE, WINDSHIELD WASHER (FROM JOINT TO JOINT), NO.16
main90099-33299i201806-202010
85373ZHOSE, WINDSHIELD WASHER (FROM JOINT TO JOINT), NO.18
main90099-33080i201806-202010
85388CLAMP NO.2 (FOR WINDSEIELD WASHER)
main82711-2C170i201806-202010
8271111010WIRE, FUSE TO FUSE(FOR COMBUSTION HEATER)
8271111020WIRE, FUSE TO FUSE(FOR COMBUSTION HEATER)
8271133770WIRE, FUSE TO FUSE(FOR COMBUSTION HEATER)
8271152090WIRE, FUSE TO FUSE(FOR COMBUSTION HEATER)
8271247230CLAMP, WIRING HARNESS
8537130030HOSE, WINDSHIELD WASHER (FROM MOTOR TO JOINT)
9011906767

51 parts on this diagram · 2 diagrams in section
