RADIATOR & WATER OUTLET

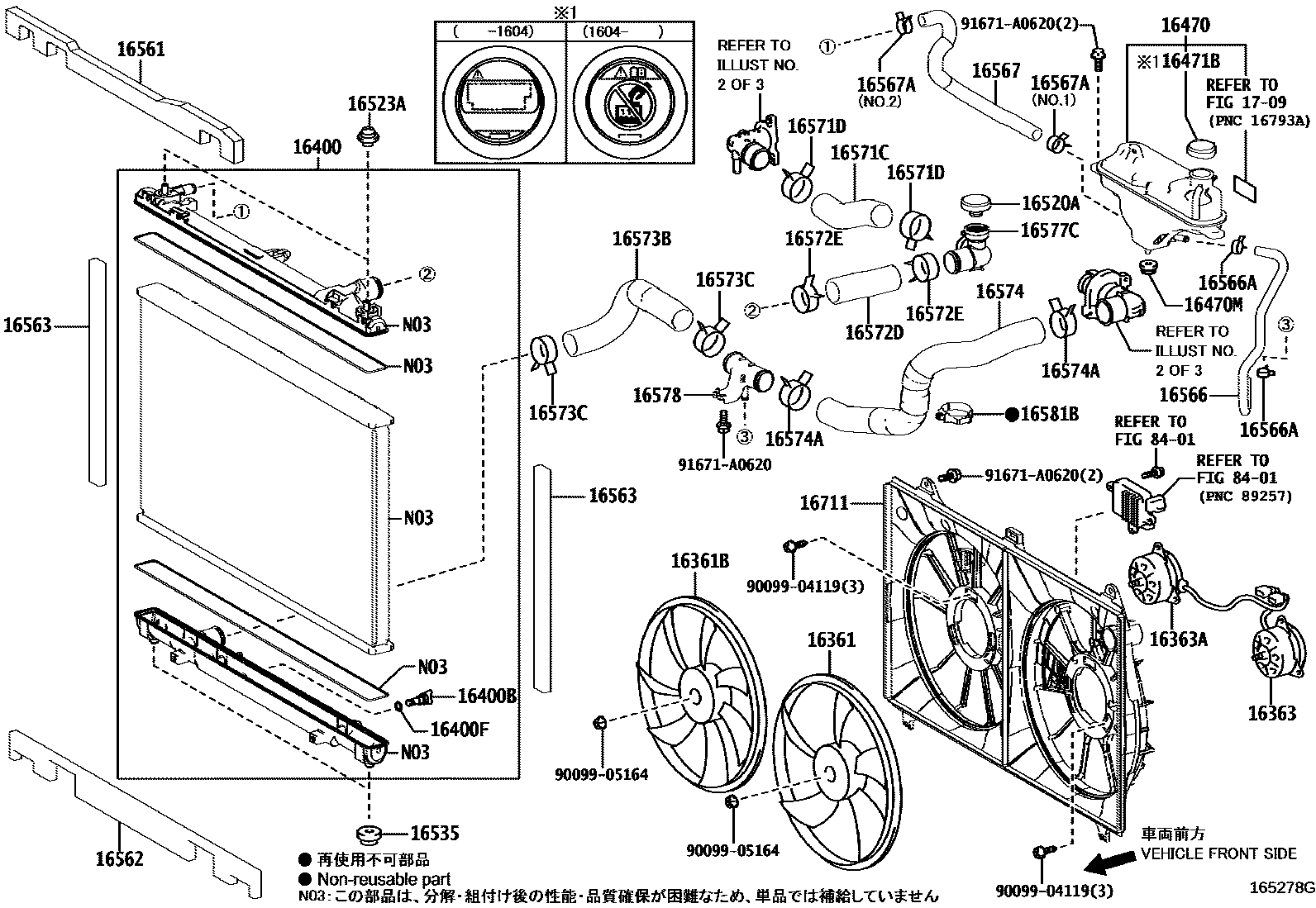

Parts diagram
16361FAN
main16361-31330i201212-201804
main16361-31420i201301-201804
main16361-38030i201212-201804
main16361-38090i201301-201804
main16361-38110i201509-201804
16361BFAN, NO.2
main16361-31430i201212-201804
main16361-31440i201301-201804
main16361-38100i201301-201804
main16361-38120i201509-201804
main16361-50130i201212-201804
16363MOTOR, COOLING FAN
main16363-31290i201212-201804
main16363-31370i201301-201509
main16363-31410i201212-201804
main16363-31430i201509-201804
main16363-36130i201301-201804
main16363-38160i201509-201804
16363AMOTOR, COOLING FAN, NO.2
main16363-31360i201301-201509
main16363-31420i201212-201804
main16363-31440i201509-201804
main16363-36150i201301-201804
main16363-38160i201509-201804
main16363-50040i201212-201804
16400RADIATOR ASSY
main16400-31800i201212-201804
main16400-31820i201309-201509
main16400-31830i201301-201509
main16400-31B00i201509-201804
main16400-36150i201509-201804
main16400-36170i201509-201804
main16400-36300i201509-201804
16400BPLUG, RADIATOR DRAIN COCK
main16417-21280i201301-201509
16400FPACKING(FOR RADIATOR DRAIN COCK)
main16492-21050i201212-201804
16470TANK ASSY, RADIATOR RESERVE
main16470-31160i201301-201409
main16470-31161i201410-201503
main16470-31161i201410-201504
main16470-31162i201504-201603
main16470-31163i201604-201804
main16470-31163i201604-201802
main16470-31170i201212-201603
main16470-31171i201604-201804
main16470-36031i201509-201604
main16470-36032i201604-201804
16470MGROMMET
main90480-18010i201212-201804
16471CAP SUB-ASSY, RESERVE TANK
main16405-31120i201212-201804
main16475-28140i201604-201804
main16475-37010i201309-201410
main16475-37011i201410-201603
16471BCAP, RESERVE TANK
main16475-28140i201604
main16475-37010i201301-201410
main16475-37011i201410-201604
16520ACAP SUB-ASSY, WATER FILLER
main16501-36010i201301-201410
main16501-36011i201410-201505
main16501-36012i201505-201603
main16501-36013i201604-201804
16523ACUSHION, RADIATOR SUPPORT
main16523-38010i201212-201804
16535SUPPORT, RADIATOR, LOWER
main90480-40021i201212-201603
main90480-40022i201604-201804
16561SEAL, RADIATOR TO SUPPORT, NO.1
main16561-31090i201212-201804
main16561-31110i201509-201804
16562SEAL, RADIATOR TO SUPPORT, NO.2
main16562-31040i201212-201804
main16562-31060i201509-201804
16563SEAL, RADIATOR TO SUPPORT, NO.3
main16563-31020i201212-201804
main16563-31050i201509-201804
16566HOSE, RESERVE TANK OUTLET
main16566-31010i201309-201804
main16566-36010i201301-201704
main16566-36011i201704-201804
16566ACLIP(FOR RESERVE TANK OUTLET)
main96137-41701i201301-201804
16567HOSE(FOR RADIATOR RESERVE TANK)
main16567-31030i201301-201509
main16567-36030i201509-201804
16567ACLIP(FOR RADIATOR RESERVE TANK HOSE)
main90466-21004i201301-201509
main90466-21004i201309-201509
main90466-21004i201509-201804
main96136-42701i201509-201804
main96136-42701i201604-201707
16571CHOSE, RADIATOR, NO.1
main16571-31320i201309-201804
main16571-31330i201212-201804
main16571-36140i201301-201804
main16571-36270i201509-201804
16571DCLIP, RADIATOR HOSE, NO.1
main90466-39002i201212-201804
16572DHOSE, RADIATOR, NO.2
main16572-31350i201212-201804
main16572-31410i201309-201804
main16572-36140i201301-201804
main16572-36150i201407-201804
main16572-36210i201509-201804
16572ECLIP, RADIATOR HOSE, NO.2
main90466-39002i201212-201804
16573BHOSE, RADIATOR, NO.3
main16573-31040i201309-201804
main16573-36020i201301-201804
16573CCLAMP OR CLIP, RADIATOR HOSE, NO.3
main90466-39002i201301-201804
16574HOSE, RADIATOR, NO.4
main16574-36010i201301-201804
main16574-36020i201407-201804
main16574-36030i201509-201804
16574ACLIP, RADIATOR HOSE, NO.4
main90466-39002i201301-201804
16577CPIPE, RADIATOR
main16577-31030i201309-201804
main16577-36020i201301-201804
16578PIPE, RADIATOR, NO.2
main16578-36010i201301-201804
16581CLAMP, HOSE(FOR WATER HOSE)
main16581-31010i201212-201804
main16581-33080i201509-201804
16581BCLAMP, HOSE(FOR RADIATOR HOSE)
main16581-28070i201301-201804
16711SHROUD, FAN
main16711-31560i201212-201804
main16711-31580i201212-201804
main16711-31640i201509-201804
main16711-36170i201301-201804
main16711-36260i201509-201804
main16711-38160i201509-201804
1709
8401
9009904119
9009905164
91671A0620

39 parts on this diagram · 14 diagrams in section
