CAMSHAFT & VALVE

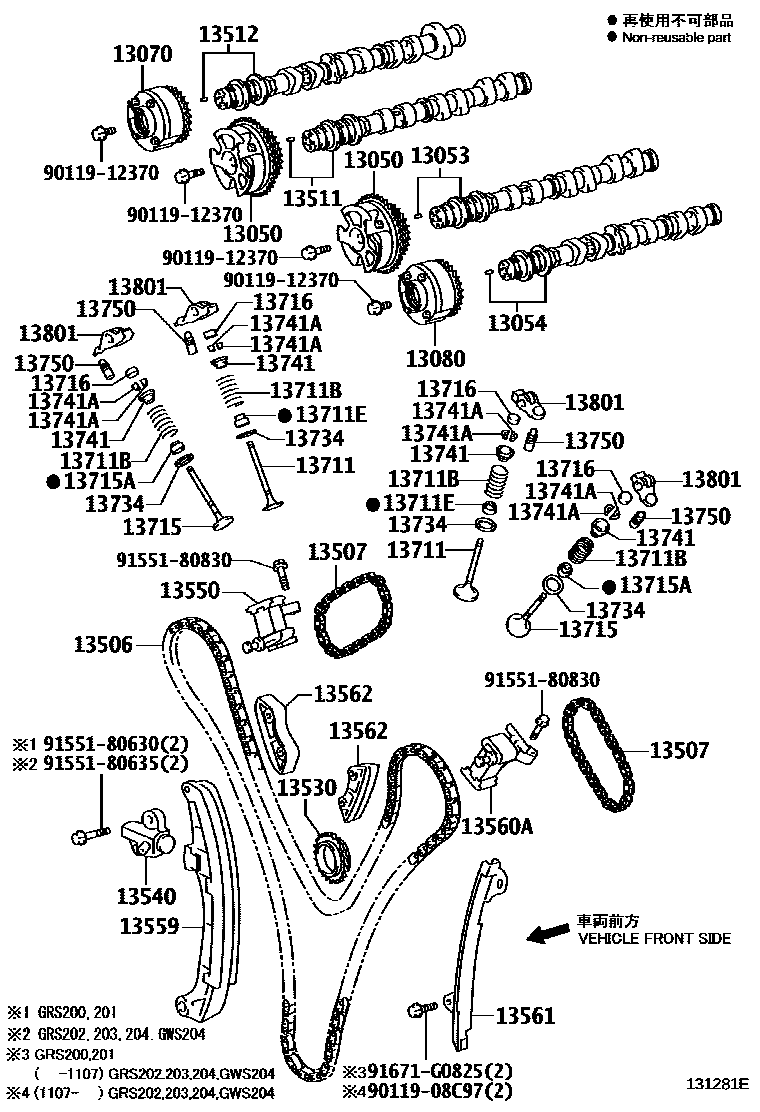

Parts diagram
13050GEAR ASSY, CAMSHAFT TIMING
main13050-31120×2i200802-200804
main13050-31121×2i200804-201002
main13050-31122×2i201207-201212
main13050-31131×2i201002-201212
main13050-31161×2i200802-200804
main13050-31162×2i201002-201104
main13050-31163×2i201104-201212
13053CAMSHAFT SUB-ASSY, NO.3
main13053-31021i200802-200805
main13053-31022i200805-201002
main13053-31050i200802-200805
main13053-31051i201002-201212
13054CAMSHAFT SUB-ASSY, NO.4
main13054-31021i200802-201002
main13054-31050i200802-201002
13070GEAR ASSY, CAMSHAFT TIMING EXHAUST, RH
main13070-31040i200802-201002
main13070-31050i201002-201212
13080GEAR ASSY, CAMSHAFT TIMING EXHAUST, LH
main13080-31030i201002-201212
main13080-31040i201002-201212
13506CHAIN SUB-ASSY
main13506-31020i200802-200804
main13506-31031i200802-201002
13507CHAIN SUB-ASSY, NO.2
main13507-31020×2i200802-201002
13511CAMSHAFT
main13501-31051i200802-200805
main13501-31052i200805-201002
main13501-31080i200802-200805
main13501-31081i201002-201212
13512CAMSHAFT, NO.2
main13502-31021i200802-201002
main13502-31050i200802-201002
13530SPROCKET ASSY, IDLE
main13530-31021i200802-201002
13540TENSIONER ASSY, CHAIN, NO.1
main13540-31021i200802-201002
main13540-31031i201002-201212
main13540-31040i200802-201002
main13540-31041i201108-201212
13550TENSIONER ASSY, CHAIN, NO.2
main13550-31020i201002-201212
13559SLIPPER, CHAIN TENSIONER
main13559-31020i200802-201002
13560ATENSIONER ASSY, CHAIN, NO.3
main13560-31020i200802-201002
13561DAMPER, CHAIN VIBRATION, NO.1
main13561-31021i200802-201002
13562DAMPER, CHAIN VIBRATION, NO.2
main13562-31020×2i200802-201002
13711VALVE, INTAKE
main13711-31080×12i201002-201212
main13711-31090×12i200802-201002
main13711-31100×12i200802-201002
13711BSPRING, COMPRESSION(FOR INNER)
main90501-30030×24i200802-201002
main90501-33022×24i200802-200806
main90501-34015×24i200806-200908
main90501-35046×24i200908-201002
13711ESEAL, INTAKE VALVE STEM OIL
main90913-02101×12i200802-201002
13715VALVE, EXHAUST
main13715-31101×12i200802-200803
main13715-31102×12i200803-201002
main13715-31120×12i200802-200906
main13715-31130×12i200802-201002
main13715-31150×12i201002-201212
13715ASEAL, EXHAUST VALVE STEM OIL
main90913-02112×12i200802-201002
13716CAP, VALVE STEM
main13716-75020×24i200802-201002
13734SEAT, VALVE SPRING
main13734-62020×24i200802-201002
13741RETAINER, VALVE SPRING
main13741-31020×24i200802-201002
13741ALOCK, VALVE SPRING RETAINER
main90913-03028×48i201002-201212
13750ADJUSTER ASSY, VALVE LASH
main13750-31020×24i201206-201212
main13750-31030×24i200805-201002
main13750-75020×24i200802-200805
13801ARM SUB-ASSY, VALVE ROCKER, NO.1
main13801-23011×24i201002-201212
main13801-31020×24i200802-200907
main13801-38020×24i200907-201002
9011908C97
9011912370
9155180630
9155180635
9155180830
91671G0825

33 parts on this diagram · 1 diagram in section
