E
EPC Data

LOCK CYLINDER SET

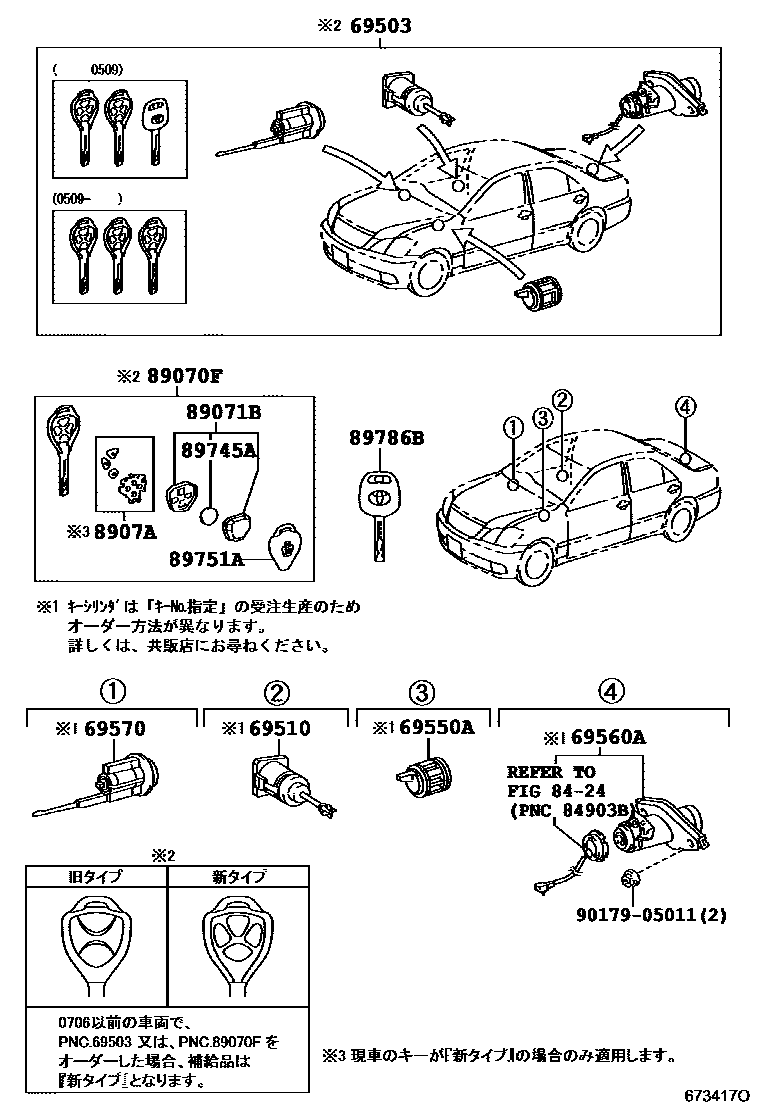

Parts diagram
69503CYLINDER SET, LOCK
main69005-30A10i200312-200509
main69005-30A20i200312-200509
main69005-30A40i200406-200606
main69005-30B30i200509-200802
main69005-30B50i200509-200802
main69005-30B60i200606
69510CYLINDER ASSY, FRONT DOOR LOCK, RH
main69510-30280i200606-200812
69550ACYLINDER ASSY, GLOVE COMPARTMENT DOOR LOCK
main69550-30150i200509-200802
69560ACYLINDER ASSY, LUGGAGE COMPARTMENT DOOR LOCK
main69560-30330i200606
main69560-50080i200509-200802
69570CYLINDER ASSY, IGNITION SWITCH LOCK
main69570-60160i200509-200802
8424ANTI-THEFT DEVICE
89070FTRANSMITTER ASSY, DOOR CONTROL (CUT KEY)
main89070-30690i200312-200509
main89070-30691i200706-200802
main89070-30820i200509-200705
main89070-30821i200706-200802
89071BMODULE SET, TRANSMITTER SUB-ASSY, DOOR CONTROL
main89071-22100×2i200706-200802
main89071-26020i200509-200802
main89071-30080×2i200312-200509
8907ASWITCH SET, TRANSMITTER
main8907A-28010i200706-200802
main8907A-33020×2i200706-200802
89745ABATTERY, TRANSMITTER
main89745-48030i200312-200509
main89745-50020i200312-200606
main89745-52020i200509-200802
89751ACOVER, TRANSMITTER HOUSING
main89751-30020×2i200312-200509
main89751-30021×2i200706-200802
main89751-30070×3i200312-200509
main89751-30080×3i200406-200606
main89751-30170i200509-200706
main89751-30171i200706-200802
89786BTRANSMITTER, TRANSPONDER KEY SUB
main89786-50180i200312-200509
9017905011

13 parts on this diagram · 3 diagrams in section
