REAR AXLE HOUSING & DIFFERENTIAL

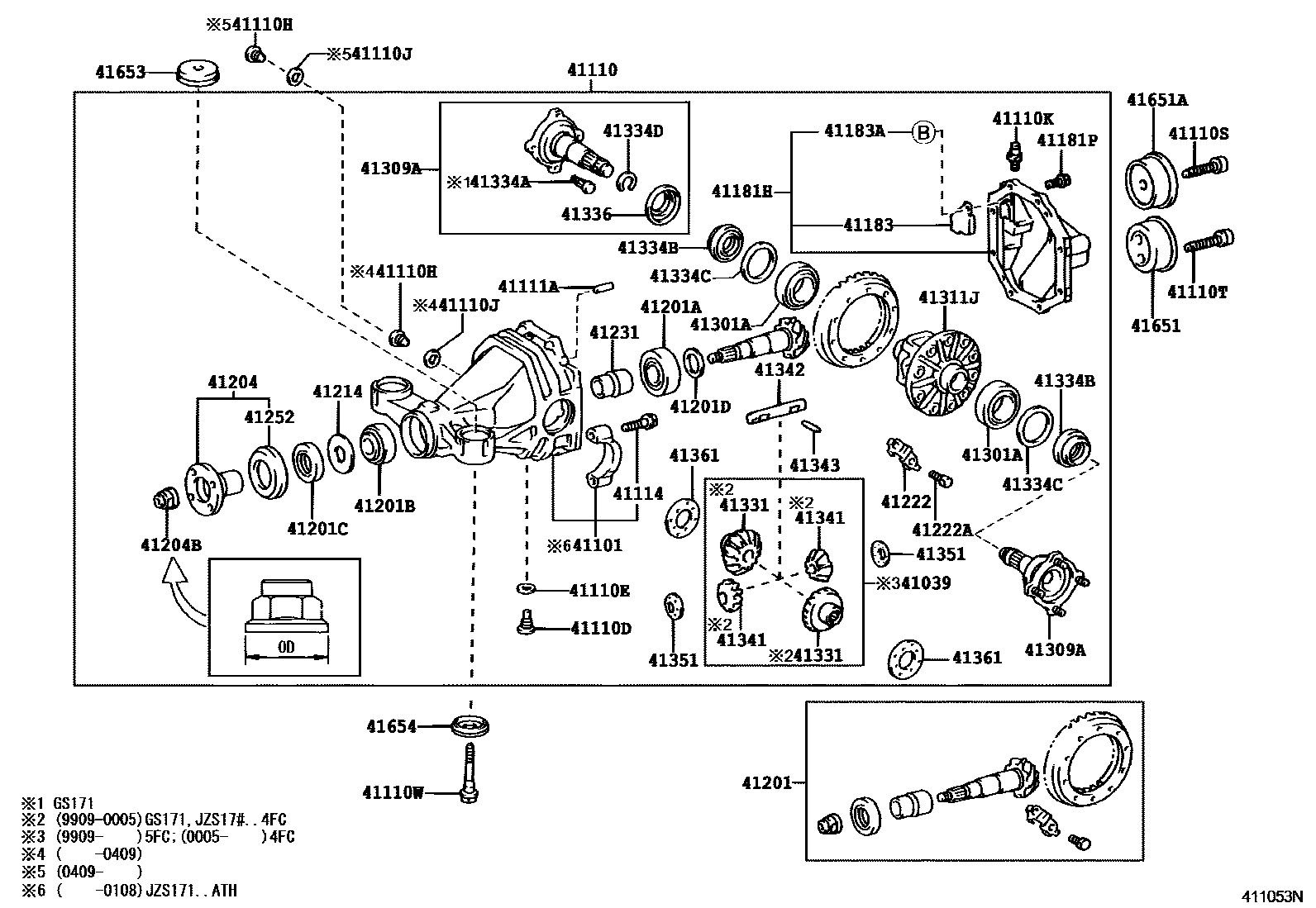

Parts diagram
41039GEAR KIT, DIFFERENTIAL, REAR
main41039-22010i199909-200504
main41039-34010i200005-200108
main41039-34020i200108-200312
main41039-34030i200005-200108
41101CARRIER SUB-ASSY, DIFFERENTIAL, REAR
main41101-53030i199909-200706
41110CARRIER ASSY, DIFFERENTIAL, REAR
main41110-22731i199909-200005
main41110-22732i200005-200312
main41110-30820i199909-200305
main41110-30821i200305-200406
main41110-30880i199909-200005
main41110-30881i200005-200108
main41110-3A030i199909-200305
main41110-3A031i200305-200406
main41110-3A110i199909-200312
main41110-3A120i199909-200305
main41110-3A121i200305-200307
main41110-3A122i200307-200406
main41110-3A130i199909-200405
main41110-3A140i199909-200005
main41110-3A141i200005-200405
main41110-3A142i200405-200409
main41110-3A143i200409-200706
main41110-3A150i200108-200405
main41110-3A151i200405-200409
main41110-3A152i200409-200706
main41110-53131i200405-200409
main41110-53132i200409-200706
41110DPLUG (FOR REAR DIFFERENTIAL DRAIN)
main90341-18035i199909-200406
41110EGASKET (FOR REAR DIFFERENTIAL DRAIN PLUG)
main12157-10010i199909-200706
41110HPLUG (FOR REAR DIFFERENTIAL FILLER)
main90341-18032i199909-200507
main90341-18066i200507-200706
41110JGASKET (FOR REAR DIFFERENTIAL FILLER PLUG)
main12157-10010i199909-200706
41110KPLUG, BREATHER (FOR REAR DIFFERENTIAL)
main90930-03031i199909-200404
main90930-03077i200404
41110SBOLT, NO.2 (FOR REAR DIFFERENTIAL CARRIER SET)
main90110-14003i199909-200406
main90110-14004i199909-200609
main90110-14006i200610
41110TBOLT, NO.3 (FOR REAR DIFFERENTIAL CARRIER SET)
main90110-14003i199909-200406
main90110-14004i199909-200609
main90110-14006i200610
41110WBOLT, NO.4 (FOR REAR DIFFERENTIAL CARRIER SET)
main90109-12077i199909-200406
main90109-12081i200402
main90901-05011i199909-200402
41111APIN, STRAIGHT (FOR REAR DIFFERENTIAL CARRIER)
main90250-08120i199909-200108
main90250-10017i200108-200406
41114BOLT, REAR DIFFERENTIAL BEARING CAP
main90105-12164i199909-200108
41181HCOVER, REAR DIFFERENTIAL CARRIER
main41108-14030i199909-200406
main41108-50030i200305-200406
main41108-53010i200401
main41108-53020i200005-200108
main41181-22060i199909-200401
main41181-22070i199909-200005
41181PBOLT (FOR REAR DIFFERENTIAL CARRIER COVER SETTING)
main90105-10117i199909-200108
main90105-10417i200108-200406
main90105-10417i200108
41183DEFLECTOR, REAR DIFFERENTIAL BREATHER PLUG OIL
main41183-14010i199909-200406
main41183-50010i200305-200406
main41183-53010i200401
main41183-53020i200005-200108
41183ABOLT (FOR REAR DIFFERENTIAL BREATHER PLUG OIL DEFLECTOR)
main91611-B0614i200401
41201FINAL GEAR KIT, DIFFERENTIAL, REAR
main41201-19605i199909-200108
main41201-19645i199909-200406
main41201-80004i199909-200108
main41201-80015i200004-200312
main41201-80027i199909-200406
main41201-80031i199909-200406
main41201-80050i199909-200108
main41201-80052i199909-200312
main41201-80054i200108
41201ABEARING (FOR REAR DRIVE PINION REAR)
main90366-35087i199909-200504
main90366-35104i199909-200108
main90366-35117i200108
main90366-35133i200504
main90366-45016i199909-200406
main90366-45029i200307-200406
41201BBEARING (FOR REAR DRIVE PINION FRONT)
main90366-30067i199909-200504
main90366-30078i199909-200108
main90366-30093i200504
main90366-34010i199909-200406
41201CSEAL, OIL (FOR REAR DIFFERENTIAL CARRIER)
main90311-38070i199909-200108
main90311-44005i199909-200406
41201DWASHER, PLATE (FOR REAR DIFFERENTIAL DRIVE PINION)
main90201-35497i199909-200108
main90201-35498i199909-200108
main90201-35499i199909-200108
main90201-35500i199909-200108
main90201-35501i199909-200108
main90201-35502i199909-200108
main90201-35503i199909-200108
main90201-35504i199909-200108
main90201-35505i199909-200108
main90201-35506i199909-200108
main90201-35507i199909-200108
main90201-35508i199909-200108
main90201-35509i199909-200108
main90201-35510i199909-200108
main90201-35511i199909-200108
main90201-35512i199909-200108
main90201-35513i199909-200108
main90201-35514i199909-200108
main90201-35515i199909-200108
main90201-35516i199909-200108
main90201-35517i199909-200108
main90201-35518i199909-200108
main90201-70001i199909-200406
main90201-70002i199909-200406
main90201-70003i199909-200406
main90201-70004i199909-200406
main90201-70005i199909-200406
main90201-70006i199909-200406
main90201-70007i199909-200406
main90201-70008i199909-200406
main90201-70009i199909-200406
main90201-70010i199909-200406
main90201-70011i199909-200406
main90201-70012i199909-200406
main90201-70013i199909-200406
main90201-70014i199909-200406
main90201-70015i199909-200406
main90201-70016i199909-200406
main90201-70017i199909-200406
main90201-70018i199909-200406
main90201-70019i199909-200406
main90201-70020i199909-200406
main90201-70021i199909-200406
main90201-70022i199909-200406
main90201-70023i199909-200406
main90201-70024i199909-200406
main90201-70025i199909-200406
main90201-70026i199909-200406
main90201-70027i199909-200406
main90201-70028i199909-200406
main90201-70029i199909-200406
main90201-70030i199909-200406
main90201-70031i199909-200406
main90201-70032i199909-200406
main90201-70033i199909-200406
main90201-70034i199909-200406
main90201-70035i199909-200406
main90201-70036i199909-200406
main90201-70037i199909-200406
main90201-70038i199909-200406
main90201-70039i199909-200406
main90201-70040i199909-200406
main90201-70041i199909-200406
main90201-70042i199909-200406
41204FLANGE SUB-ASSY, REAR DRIVE PINION COMPANION, REAR
main41204-24020i199909-200406
main41204-30040i199909-200406
main41204-35041i199909-200108
main41204-35050i199909-200108
41204BNUT (FOR REAR DRIVE PINION)
main90179-18019i199909-200108
main90179-18020i199909-200108
main90179-20018i199909-200108
main90179-26005i199909-200406
41214SLINGER, REAR DIFFERENTIAL DRIVE PINION OIL
main41214-26010i199909-200108
main41214-35020i199909-200108
main41214-50010i199909-200406
41222PLATE, REAR DIFFERENTIAL RING GEAR SET BOLT LOCK
main41222-22010i199909-200108
main41222-35030i199909-200108
41222ABOLT (FOR REAR DIFFERENTIAL RING GEAR SET)
main90101-11353i199909-200108
41231SPACER, REAR DIFFERENTIAL DRIVE PINION BEARING
main41231-22010i199909-200108
main41231-24010i199909-200108
main41231-50010i199909-200406
41252DEFLECTOR, DUST (FOR REAR DIFFERENTIAL)
main41252-24010i199909-200406
main41252-30010i199909-200108
main41252-35020i199909-200108
41301CASE SUB-ASSY, REAR DIFFERENTIAL
main41301-14100i199909-200406
main41301-24031i199909-200305
main41301-50030i200305-200406
main41301-53030i200504
41301ABEARING(FOR REAR DIFFERENTIAL CASE)
main90366-50001i199909-200108
main90366-50024i200305-200406
main90366-50033i199909-200406
main90366-50087i200305-200406
main90368-50006i199909-200108
41309ASHAFT SUB-ASSY, REAR DIFFERENTIAL SIDE GEAR
main41309-22080i199909-200312
main41309-24020i199909-200305
main41309-30010i200004-200312
main41309-30030i199909-200108
main41309-30050i199909-200406
main41309-30060i200305-200406
main41309-30070i200305-200406
main41309-51010i199909-200108
41311JCASE, REAR DIFFERENTIAL
main41311-22060i199909-200108
main41311-22080i199909-200504
main41311-28030i199909-200312
41331GEAR, REAR DIFFERENTIAL SIDE
main41331-14040i199909-200005
main41331-24020i199909-200005
41334ABOLT, SERRATION (FOR REAR DIFFERENTIAL SIDE GEAR SHAFT)
main90114-10028i200004-200312
41334BSEAL, OIL (FOR REAR DIFFERENTIAL SIDE GEAR SHAFT)
main90311-38071i199909-200108
main90311-43001i199909-200412
main90311-43009i200412
main90311-47008i199909-200406
main90311-47015i200305-200406
41334CWASHER, PLATE (FOR REAR DIFFERENTIAL SIDE GEAR SHAFT)
main90201-52001i199909-200108
main90201-52003i199909-200108
main90201-52005i199909-200108
main90201-52007i199909-200108
main90201-52009i199909-200108
main90201-52011i199909-200108
main90201-52013i199909-200108
main90201-52015i199909-200108
main90201-52017i199909-200108
main90201-52019i199909-200108
main90201-52021i199909-200108
main90201-52023i199909-200108
main90201-52025i199909-200108
main90201-52027i199909-200108
main90201-52029i199909-200108
main90201-52031i199909-200108
main90201-63001i199909-200406
main90201-63002i199909-200406
main90201-63003i199909-200406
main90201-63004i199909-200406
main90201-63005i199909-200406
main90201-63006i199909-200406
main90201-63007i199909-200406
main90201-63008i199909-200406
main90201-63009i199909-200406
main90201-63010i199909-200406
main90201-63011i199909-200406
main90201-63012i199909-200406
main90201-63013i199909-200406
main90201-63014i199909-200406
main90201-63015i199909-200406
main90201-63016i199909-200406
main90201-63017i199909-200406
main90201-63018i199909-200406
main90201-63019i199909-200406
main90201-63020i199909-200406
main90201-63021i199909-200406
main90201-63022i199909-200406
main90201-63023i199909-200406
main90201-63024i199909-200406
main90201-63025i199909-200406
main90201-63026i199909-200406
main90201-63027i199909-200406
main90201-63028i199909-200406
main90201-63029i199909-200406
main90201-63030i199909-200406
main90201-63031i199909-200406
main90201-63032i199909-200406
main90201-63033i199909-200406
main90201-63034i199909-200406
main90201-63035i199909-200406
main90201-63036i199909-200406
main90201-63037i199909-200406
main90201-63038i199909-200406
main90201-63039i199909-200406
main90201-63040i199909-200406
main90201-63041i199909-200406
main90201-63042i199909-200406
main90201-63043i199909-200406
main90201-65007i199909-200108
main90201-65009i199909-200108
main90201-65011i199909-200108
main90201-65013i199909-200108
main90201-65015i199909-200108
main90201-65017i199909-200108
main90201-65019i199909-200108
main90201-65021i199909-200108
main90201-65023i199909-200108
main90201-65025i199909-200108
main90201-65027i199909-200108
main90201-65029i199909-200108
main90564-46014i199909-200108
main90564-46015i199909-200108
main90564-46016i199909-200108
main90564-46017i199909-200108
main90564-46018i199909-200108
main90564-46019i199909-200108
main90564-46020i199909-200108
main90564-46021i199909-200108
main90564-46022i199909-200108
main90564-46023i199909-200108
main90564-46024i199909-200108
main90564-46025i199909-200108
main90564-46026i199909-200108
main90564-46027i199909-200108
main90564-46028i199909-200108
main90564-46029i199909-200108
main90564-46030i199909-200108
main90564-46031i199909-200108
main90564-46032i199909-200108
main90564-46033i199909-200108
main90564-46034i199909-200108
main90564-46035i199909-200108
main90564-46036i199909-200108
main90564-46037i199909-200108
main90564-46038i199909-200108
main90564-46039i199909-200108
main90564-46040i199909-200108
main90564-46041i199909-200108
main90564-46042i199909-200108
main90564-46043i199909-200108
main90564-65001i199909-200108
main90564-65002i199909-200108
main90564-65003i199909-200108
main90564-65004i199909-200108
main90564-65005i199909-200108
main90564-65006i199909-200108
main90564-65007i199909-200108
main90564-65008i199909-200108
main90564-65009i199909-200108
main90564-65010i199909-200108
main90564-65011i199909-200108
main90564-65012i199909-200108
main90564-65013i199909-200108
main90564-65014i199909-200108
main90564-65015i199909-200108
main90564-65016i199909-200108
main90564-65017i199909-200108
main90564-65018i199909-200108
main90564-65019i199909-200108
main90564-65020i199909-200108
main90564-65021i199909-200108
main90564-65022i199909-200108
41334DRING, SHAFT SNAP (FOR REAR DIFFERENTIAL SIDE GEAR SHAFT)
main90521-29002i199909-200706
main90521-34003i199909-200706
main90521-34003i200305-200406
main90521-99062i200305-200406
main90521-99063i200305-200406
main90521-99064i200305-200406
main90521-99065i200305-200406
main90521-99066i200305-200406
main90521-99067i200305-200406
main90521-99068i200305-200406
main90521-99070i200305-200406
main90521-99071i200305-200406
main90521-99072i200305-200406
main90521-99073i200305-200406
main90521-99074i200305-200406
main90521-99075i200305-200406
main90521-99076i200305-200406
main90521-99077i200305-200406
main90521-99078i200305-200406
main90521-99079i200305-200406
main90521-99081i200305-200406
main90521-99082i200305-200406
main90521-99083i200305-200406
main90521-99084i200305-200406
main90521-99085i200305-200406
main90521-99086i200305-200406
main90521-99087i200305-200406
main90521-99088i200305-200406
main90521-99089i200305-200406
main90521-99090i200305-200406
main90521-99091i200305-200406
main90521-99092i200305-200406
main90521-99095i200305-200406
main90521-99096i200305-200406
main90521-99097i200305-200406
main90521-99100i200305-200406
main90521-99101i200305-200406
main90521-99102i200305-200406
main90521-99103i200305-200406
main90521-99104i200305-200406
main90521-99105i200305-200406
main90521-99107i200305-200406
41336COVER, DUST(FOR REAR DIFFERENTIAL SIDE GEAR SHAFT)
main41336-22010i199909-200108
main41336-24010i199909-200108
main41336-24020i199909-200406
41341PINION, REAR DIFFERENTIAL
main41341-22040i199909-200005
main41341-30020i199909-200005
41342SHAFT, REAR DIFFERENTIAL PINION
main41342-22020i199909-200005
main41342-22021i200005-200108
main41342-22030i199909-200504
main41342-50010i199909-200305
41343PIN, REAR DIFFERENTIAL PINION SHAFT
main90250-06058i200108-200706
41351WASHER, REAR DIFFERENTIAL PINION THRUST
main41351-24010i199909-200305
main41351-30052i199909-200504
main41351-30060i199909-200312
41361WASHER, REAR DIFFERENTIAL SIDE GEAR THRUST, NO.1
main41361-24010i199909-200108
main41361-24020i199909-200108
main41361-24030i199909-200108
main41361-24040i199909-200108
main41361-24050i199909-200108
main41361-30040i199909-200108
main41361-30050i199909-200108
main41361-30060i199909-200108
main41361-30070i199909-200108
main41361-30080i199909-200108
main41361-30090i199909-200108
main41361-30100i199909-200108
main41361-40021i199909-200504
main41361-40100i199909-200504
main41361-40110i199909-200504
main41361-40120i199909-200504
main41361-40130i199909-200504
main41361-40140i199909-200504
main41361-40150i199909-200504
main41361-60E10i200108-200312
main41361-60E50i200108-200312
main41361-60E90i200108-200312
main41361-60F30i200108-200312
main41361-60F70i200108-200312
main41362-40021i199909-200504
main41363-40021i199909-200504
41651CUSHION, REAR DIFFERENTIAL MOUNT, NO.1
main41651-30060i199909-200108
main41651-30090i199909-200406
41651ACUSHION, REAR DIFFERENTIAL MOUNT, NO.2
main41651-30070i199909-200108
main41651-50140i199909-200406
41653STOPPER, REAR DIFFERENTIAL MOUNT, UPPER
main41653-30040i199909-200402
main41653-30041i200402
main41653-30050i199909-200406
main41653-51010i199909-200402
main41653-51011i200402
41654STOPPER, REAR DIFFERENTIAL MOUNT, LOWER
main41654-22010i199909-200402
main41654-30030i199909-200406
main41654-30040i200402

48 parts on this diagram · 7 diagrams in section

REAR AXLE HOUSING & DIFFERENTIAL — Toyota Parts Diagram with OEM Numbers & Prices | EPC Data
