PARKING BRAKE & CABLE

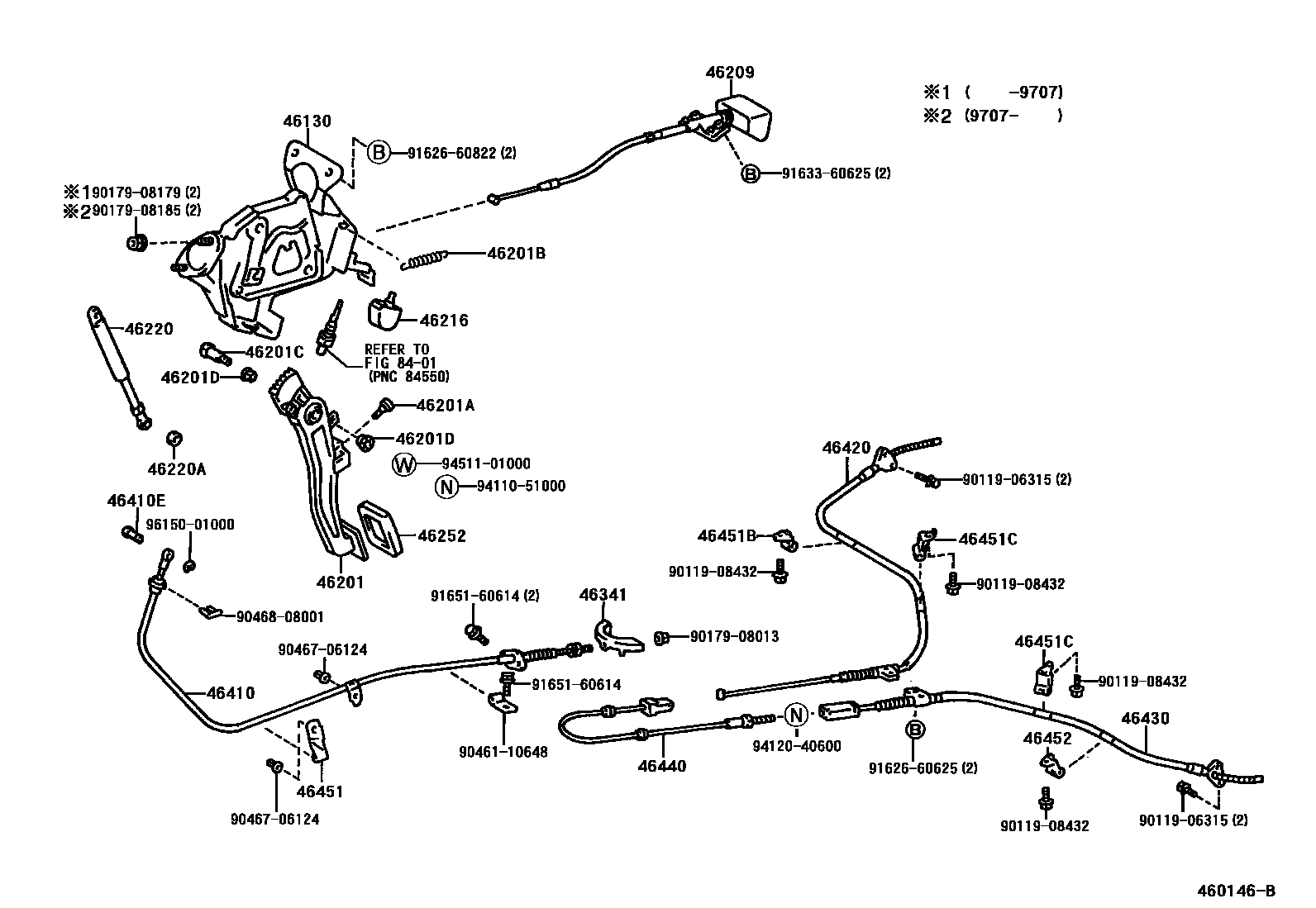

Parts diagram
46130BRACKET ASSY, PARKING BRAKE PEDAL
main46130-22100i199707
main46130-30110i199508-200102
main46130-30120i199707-199909
main46130-30130i199508-199707
46201PEDAL SUB-ASSY, PARKING BRAKE
main46201-30120i199508-199707
main46201-30140i199508-200102
main46201-30160i199707-199909
main46201-30170i199707
46201ACUSHION(FOR PARKING BRAKE PEDAL)
main90541-01001i199508
46201BSPRING, TENSION
main90507-20030i199508-200102
46201CSHAFT, PEDAL
main90109-10033i199508-200102
main90109-10165i199707
46201DBUSH(FOR PARKING BRAKE PEDAL)
main90386-16022i199508
main90386-30002i199508-199909
main90386-30003i199508-199909
46209CABLE SUB-ASSY, PARKING BRAKE RELEASE
main46209-30130-B0i199508-199609
BLUE GRAY,TRIM1#
main46209-30130-E0i199508-199609
QUARTZ,TRIM4#
main46209-30131-B0i199609-199909
BLUE GRAY,TRIM1#
main46209-30131-E0i199609-199909
QUARTZ,TRIM4#
main46209-30140-B0i199508-199609
DK.BLUE GRAY,TRIM1#
main46209-30140-E0i199508-199609
ANTELOPE,TRIM4#
main46209-30141-B0i199609-200108
DK.BLUE GRAY,TRIM1#
main46209-30141-E0i199609-200108
ANTELOPE,TRIM4#
46216CUSHION, PARKING PEDAL
main90541-07008i199508-200102
main90541-07044i199707
main90541-15013i199508-199909
46220ABSORBER ASSY, PARKING BRAKE PEDAL RETURN
main46220-22010i199707
main46220-30010i199508-200102
46220ACUSHION(FOR PARKING BRAKE PEDAL RETURN ABSORBER)
main90540-07010i199508-199612
main90540-07012i199612-200102
46252PAD, PARKING PEDAL
main46252-20010i199508
46341EQUALIZER, PARKING BRAKE
main46341-22040i199508
46410CABLE ASSY, PARKING BRAKE, NO.1
main46410-22230i199707
main46410-22240i199707
main46410-30640i199508-200102
main46410-30650i199512-199909
main46410-30660i199512-199707
main46410-30670i199508-199909
main46410-30680i199511-199909
46410EPIN, W/HOLE(FOR PARKING BRAKE CABLE NO.1)
main90240-08062i199508-199909
main90249-10012i199508
46420CABLE ASSY, PARKING BRAKE, NO.2
main46420-30410i199508-199909
main46420-30530i199511-199909
main46420-30560i199508
46430CABLE ASSY, PARKING BRAKE, NO.3
main46430-30100i199508-199909
main46430-30110i199511-199909
main46430-30130i199508
46440CABLE ASSY, PARKING BRAKE, NO.4
main46440-30120i199508
46451BRACKET, CABLE SUPPORT
main46451-22040i199508
46451BBRACKET, PARKING BRAKE CABLE SUPPORT
main46451-22070i199508
46451CBRACKET, PARKING BRAKE CABLE SUPPORT, NO.1
main46451-22061i199508
46452BRACKET, PARKING BRAKE CABLE SUPPORT, NO.2
main46452-22040i199508
8401
9011906315
9011908432
9017908013
9017908179
9017908185
9046110648
9046706124
9046808001
9162660625
9162660822
9163360625
9165160614
9411051000
9412040600
9451101000
9615001000

38 parts on this diagram · 6 diagrams in section
